One-Piece Rigid Coupling

Accouplement rigide en une partie avec ou sans rainure de clavette - modèle A5-28-A5-280-A5-281

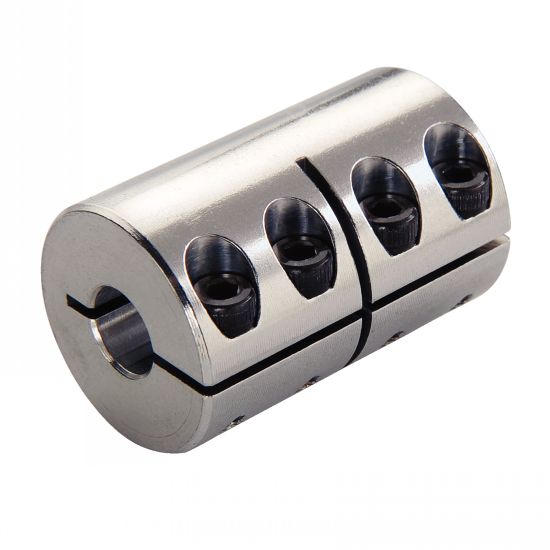

L' accouplement rigide en une partie est une solution simple et robuste pour assurer la liaison coaxiale permanente de deux arbres dans une transmission mécanique. Fabriqué en acier bruni ou en acier inoxydable , il permet une transmission directe du couple, sans jeu ni compensation élastique.

Ce type d'accouplement est particulièrement adapté aux installations industrielles où l'alignement des arbres est précis et stable, et où la fiabilité mécanique est un critère essentiel.

Matières
- Acier bruni.
- Acier inoxydable 1.4305 (AISI 303).
- Aluminium .

Caractéristiques
- Le revêtement bruni sur l'accouplement acier augmente le pouvoir de maintien et réduit le risque de corrosion.
- Visserie avec revêtement Nypatch® qui prévient le desserrage des vis sous des conditions de vibration.
- Tolérance de l'alésage : +0,012mm/+0,05mm.

Utilisation
- Ne détériore pas l'arbre.
- Vitesse maxi : 4000 tr/min.
- Température : -40°C à +175°C.

Conception monobloc : rigidité et précision

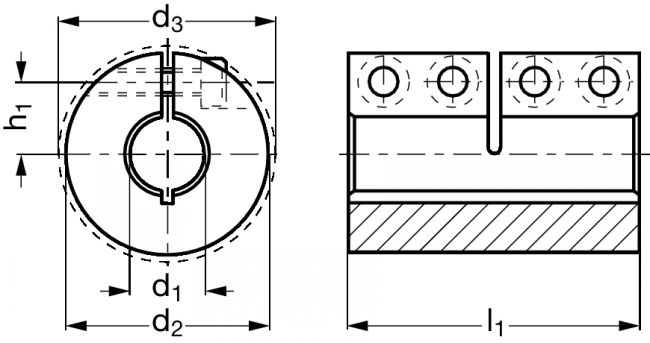

L'accouplement rigide en une partie est usiné dans un corps monobloc , garantissant :
- une excellente concentricité ,
- une rigidité torsionnelle élevée,
- une transmission du mouvement sans déformation.
Il est proposé avec ou sans rainure de clavette, ce qui permet d'adapter le mode de fixation selon les contraintes de couple, de sécurité et de démontage.

Acier bruni ou inox : adapter le matériau à l'environnement
Selon l'application, deux matériaux sont disponibles :

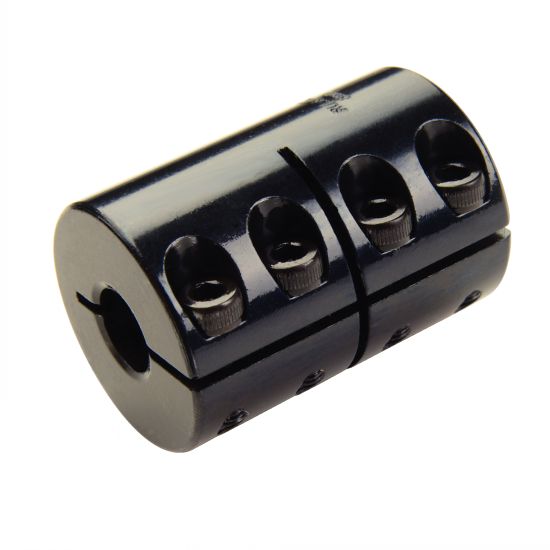

Acier bruni
- très bonne résistance mécanique,
- adapté aux environnements industriels standards,
- solution économique pour les transmissions rigides.

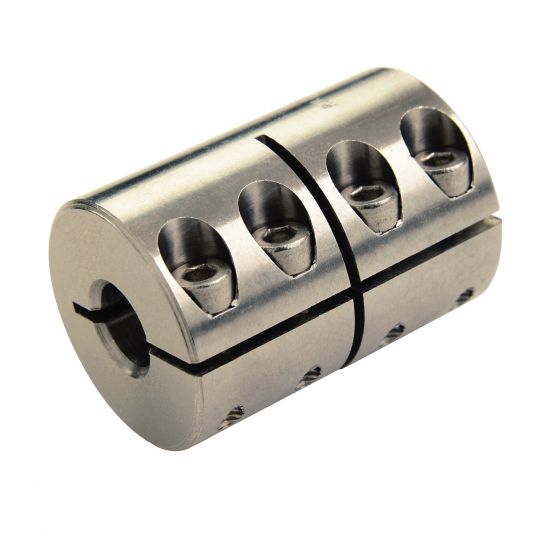

Acier inoxydable
- excellente résistance à la corrosion,
- recommandé pour les milieux humides, chimiques ou agroalimentaires,
- compatible avec des exigences d'hygiène et de durabilité.

Conditions d'utilisation
Comme tout accouplement rigide , ce modèle ne compense pas :
- les désalignements radiaux,
- les défauts angulaires,
- les variations axiales.
Il doit donc être utilisé avec des arbres parfaitement alignés , montés sur des paliers rigides. En présence de désalignements ou de vibrations, un accouplement flexible constitue une alternative plus adaptée.

Domaines d'application
L'accouplement rigide en une partie est couramment utilisé dans :
- les motorisations électriques,
- les machines-outils,
- les systèmes d'automatisation,
- les convoyeurs industriels,
- les ensembles mécaniques à vitesse constante.
Sa conception simple et robuste en fait une solution fiable pour les transmissions sans jeu et à couple constant.

Accouplement rigide en une partie ou en deux parties
Par rapport à un accouplement rigide en deux parties, la version en une partie offre :
- une rigidité supérieure,
- une meilleure précision de positionnement,
- une structure plus compacte.
En contrepartie, le montage nécessite généralement un démontage axial des arbres, à prendre en compte lors de la conception de l'installation.
