Set Screw Coupling - Steel or Stainless Steel

Accouplement rigide non fendu - modèle A5-285 - A5-295

L' accouplement rigide non fendu , en acier bruni ou en acier inoxydable , est conçu pour assurer une liaison parfaitement rigide entre deux arbres coaxiaux . Il garantit une transmission directe du couple , sans jeu ni élasticité, dans les applications de transmission mécanique nécessitant précision et stabilité.

Ce type d'accouplement est particulièrement adapté aux environnements industriels où l'alignement des arbres est maîtrisé et où la fiabilité mécanique est prioritaire.

Voir la gamme complète d'accouplements mécaniques .

Matières
- Acier bruni.
- Acier inoxydable 1.4305 (AISI 303).

Caractéristiques
- Tolérance alésage : +0,012mm/+0,05mm.
- Serrage par 4 vis pointeau (2 positionnées sur la rainure de clavette +2 à 90°).

Utilisation
- Température : -40°C à +175°C.
- Vitesse maxi : 4000 tr/min.

Sur demande
- Sans rainure de clavette.

Principe de l'accouplement rigide non fendu
Contrairement aux modèles fendus, l'accouplement non fendu est usiné dans un corps monobloc, offrant :
- une excellente concentricité ,
- une rigidité maximale ,
- une répartition homogène du couple transmis.
Le serrage s'effectue généralement par vis de pression ou par système de fixation axial, assurant une liaison fiable entre l'arbre moteur et l'arbre mené.

Acier bruni ou inox : un choix selon l'environnement
L'accouplement rigide non fendu est disponible en deux matériaux selon les contraintes d'utilisation :

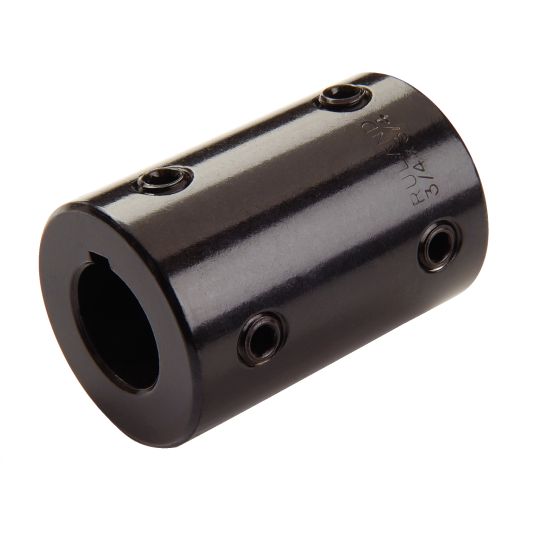

Acier bruni
- forte résistance mécanique ,
- adapté aux environnements industriels standards,
- solution économique pour les applications à forte rigidité.

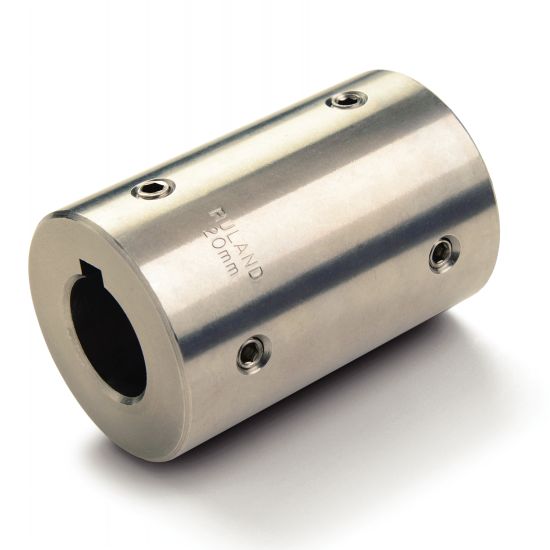

Acier inoxydable
- excellente résistance à la corrosion ,
- recommandé pour les environnements humides, agroalimentaires ou chimiques,
- conforme aux exigences d'hygiène et de durabilité.

Conditions d'utilisation et limites
Comme tout accouplement rigide , ce modèle ne compense pas :
- les désalignements angulaires,
- les défauts radiaux,
- les variations axiales.
Il est donc destiné aux montages avec arbres parfaitement alignés et montés sur paliers rigides. En présence de désalignement ou de vibrations, un accouplement flexible est à privilégier.

Applications industrielles typiques
L'accouplement rigide non fendu est utilisé dans de nombreux secteurs industriels :
- machines-outils,
- automatisme et robotique,
- entraînements de précision,
- motorisations électriques,
- systèmes de transmission à vitesse constante.
Sa conception monobloc en fait une solution fiable pour les installations nécessitant une transmission sans jeu .

Accouplement rigide non fendu vs accouplement fendu
Par rapport à un accouplement rigide fendu, la version non fendue offre :
- une rigidité supérieure ,
- une meilleure précision de concentricité ,
- une résistance accrue aux efforts torsionnels.
En contrepartie, le montage nécessite généralement un démontage axial de l'arbre, à anticiper lors de l'installation.
