One-Piece Rigid Coupling

A5-29 - A5-290 ONE-PIECE RIGID COUPLING AVEC OU SANS RAINURE DE CLAVETTE

Photos

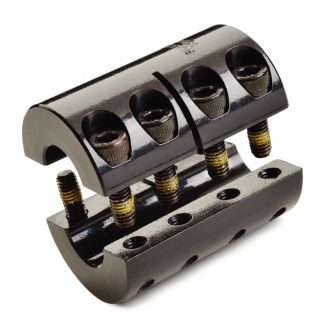

Accouplement rigide en deux parties

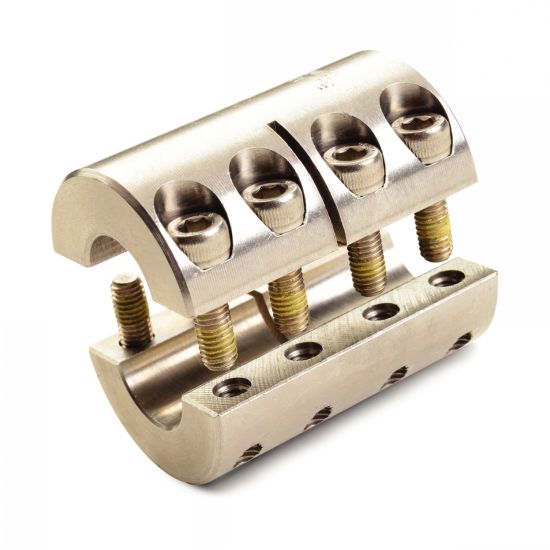

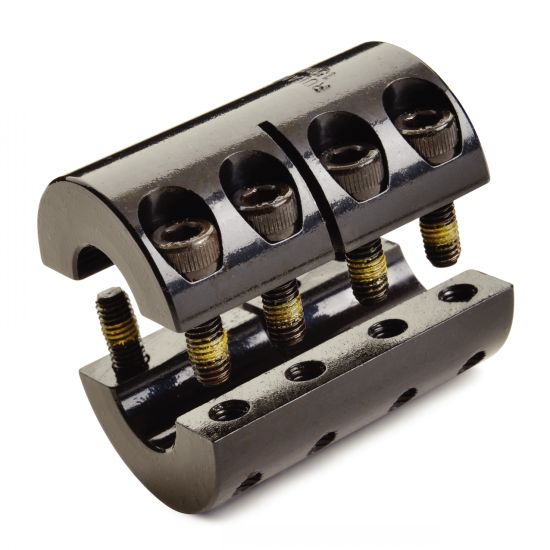

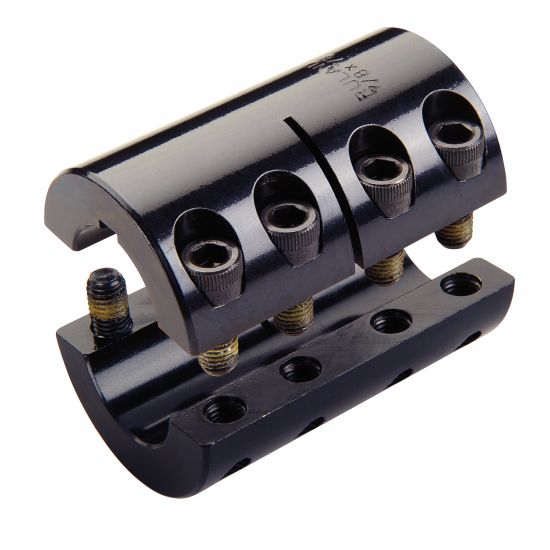

Acier bruni avec rainure

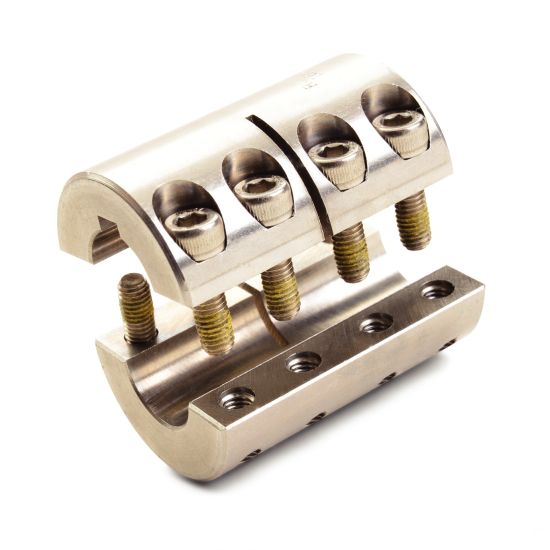

Inox avec rainure
Inox sans rainure

Dessins techniques

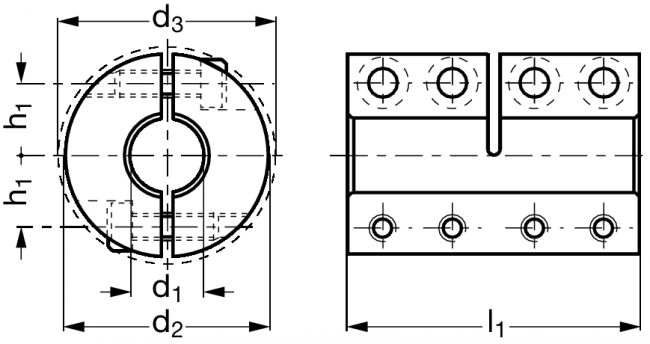

Accouplement rigide en deux parties - Plan
Pour le montage
Pour le montage
See related products
Ruland
EXAMPLE OF ORDER : Référence
A5-29-06-06-2

Information

Accouplement rigide en deux parties avec ou sans rainure de clavette - modèle A5-29 - A5-290

Matières
- Acier bruni.
- Acier inoxydable 1.4305 (AISI 303).
Utilisation
- Ne détériore pas l'arbre.
- Vitesse maxi : 4 000 tr/min.
- Température : -40°C à +175°C.
Caractéristiques
- Tolérance de l'alésage : +0,012/+0,05mm.
- Le revêtement bruni sur l'accouplement acier augmente le pouvoir de maintien et réduit le risque de corrosion.
- Vis de serrage montées en opposition avec revêtement Nypatch® qui prévient le desserrage des vis sous des conditions de vibration.
- Pour un alésage d'arbre au delà de 50mm, consultez le modèle A5-291.

Files

Schéma 0

Schéma 1

Schéma 2

Quantity

CAD
+

NC
NC
A5-29-03-03-2
Acier bruni
sans rainure
3
15
15
22
4,6
M 2
14
0,03

NC
NC
A5-29-04-04-2
Acier bruni
sans rainure
4
15
15
22
4,6
M 2
19
0,03
CAD
NC
NC
A5-29-06-06-2
Acier bruni
sans rainure
6
18
21,5
30
5,9
M 3x 8
30
0,054
CAD
D
NC
A5-29-08-08-2
Acier bruni
sans rainure
8
24
27,1
35
9
M 3x10
50
0,113
CAD
D
NC
A5-29-10-10-2
Acier bruni
sans rainure
10
29
33
45
10,6
M 4x12
100
0,204
CAD
D
NC
A5-29-12-12-2
Acier bruni
sans rainure
12
29
33
45
10,6
M 4x12
100
0,195
CAD
D
NC
A5-29-14-14-2
Acier bruni
sans rainure
14
34
39,4
50
12
M 5x16
190
0,295
CAD
D
NC
A5-29-15-15-2
Acier bruni
sans rainure
15
34
39,4
50
12
M 5x16
190
0,286
CAD
D
NC
A5-29-16-16-2
Acier bruni
sans rainure
16
34
39,4
50
12
M 5x16
190
0,277
CAD
D
NC
A5-29-20-20-2
Acier bruni
sans rainure
20
42
48,9
65
15,4
M 6x16
350
0,549
CAD
D
NC
A5-29-25-25-2
Acier bruni
sans rainure
25
45
51,5
75
16,9
M 6x16
390
0,649
CAD
D
NC
A5-29-30-30-2
Acier bruni
sans rainure
30
53
58,7
83
20,9
M 6x18
475
0,98
CAD
D
NC
A5-29-35-35-2
Acier bruni
sans rainure
35
67
74,7
95
26,7
M 8x25
1100
1,914
CAD
D
NC
A5-29-40-40-2
Acier bruni
sans rainure
40
77
84
108
31,8
M 8x25
1325
2,885
CAD
D
NC
A5-29-50-50-2
Acier bruni
sans rainure
50
85
94,2
124
34,1
M10x25
2250
3,615
CAD
NC
NC
A5-29-08-08-1
Acier bruni
avec rainure
8
24
27,1
35
9
M 3x10
50
0,113
CAD
D
NC
A5-29-10-10-1
Acier bruni
avec rainure
10
29
33
45
10,6
M 4x12
100
0,204
CAD
NC
NC
A5-29-12-12-1
Acier bruni
avec rainure
12
29
33
45
10,6
M 4x12
100
0,195
CAD
D
NC
A5-29-14-14-1
Acier bruni
avec rainure
14
34
39,4
50
12
M 5x16
190
0,295
CAD
D
NC
A5-29-15-15-1
Acier bruni
avec rainure
15
34
39,4
50
12
M 5x16
190
0,277
CAD
D
NC
A5-29-16-16-1
Acier bruni
avec rainure
16
34
39,4
50
12
M 5x16
190
0,277
CAD
D
NC
A5-29-20-20-1
Acier bruni
avec rainure
20
42
48,9
65
15,4
M 6x16
350
0,549
CAD
D
NC
A5-29-25-25-1
Acier bruni
avec rainure
25
45
51,5
75
16,9
M 6x16
390
0,649
CAD
D
NC
A5-29-30-30-1
Acier bruni
avec rainure
30
53
58,7
83
20,9
M 6x18
475
0,98
CAD
D
NC
A5-29-35-35-1
Acier bruni
avec rainure
35
67
74,7
95
26,7
M 8x25
1100
1,914
CAD
D
NC
A5-29-40-40-1
Acier bruni
avec rainure
40
77
84
108
31,8
M 8x25
1325
2,885
CAD
D
NC
A5-29-50-50-1
Acier bruni
avec rainure
50
85
94,2
124
34,1
M10x25
2250
3,615

NC
NC
A5-290-04-04-2
Acier inoxydable
sans rainure
4
15
15
22
4,6
M 2
16
0,03

NC
NC
A5-290-05-05-2
Acier inoxydable
sans rainure
5
15
15
22
4,6
M 2
18
0,054
CAD
NC
NC
A5-290-06-06-2
Acier inoxydable
sans rainure
6
18
21,5
30
5,9
M 3x 8
25
0,054
CAD
D
NC
A5-290-08-08-2
Acier inoxydable
sans rainure
8
24
27,1
35
9
M 3x10
40
0,113
CAD
D
NC
A5-290-10-10-2
Acier inoxydable
sans rainure
10
29
33
45
10,6
M 4x12
90
0,204
CAD
D
NC
A5-290-12-12-2
Acier inoxydable
sans rainure
12
29
33
45
10,6
M 4x12
90
0,195
CAD
D
NC
A5-290-14-14-2
Acier inoxydable
sans rainure
14
34
39,4
50
12
M 5x16
160
0,295
CAD
NC
NC
A5-290-15-15-2
Acier inoxydable
sans rainure
15
34
39,4
50
12
M 5x16
160
0,286
CAD
NC
NC
A5-290-16-16-2
Acier inoxydable
sans rainure
16
34
39,4
50
12
M 5x16
160
0,277
CAD
D
NC
A5-290-20-20-2
Acier inoxydable
sans rainure
20
42
48,9
65
15,4
M 6x16
300
0,549
CAD
D
NC
A5-290-25-25-2
Acier inoxydable
sans rainure
25
45
51,5
75
16,9
M 6x16
325
0,649
CAD
NC
NC
A5-290-30-30-2
Acier inoxydable
sans rainure
30
53
58,7
83
20,9
M 6x18
400
0,98
CAD
NC
NC
A5-290-35-35-2
Acier inoxydable
sans rainure
35
67
74,7
95
26,7
M 8x25
925
1,914
CAD
NC
NC
A5-290-40-40-2
Acier inoxydable
sans rainure
40
77
84
108
31,8
M 8x25
1100
2,885
CAD
D
NC
A5-290-50-50-2
Acier inoxydable
sans rainure
50
85
94,2
124
34,1
M10x25
1875
3,615
CAD
NC
NC
A5-290-08-08-1
Acier inoxydable
avec rainure
8
24
27,1
35
9
M 3x10
40
0,113
CAD
D
NC
A5-290-10-10-1
Acier inoxydable
avec rainure
10
29
33
45
10,6
M 4x12
90
0,204
CAD
NC
NC
A5-290-12-12-1
Acier inoxydable
avec rainure
12
29
33
45
10,6
M 4x12
90
0,195
CAD
D
NC
A5-290-14-14-1
Acier inoxydable
avec rainure
14
34
39,4
50
12
M 5x16
160
0,295
CAD
D
NC
A5-290-15-15-1
Acier inoxydable
avec rainure
15
34
39,4
50
12
M 5x16
160
0,277
CAD
D
NC
A5-290-16-16-1
Acier inoxydable
avec rainure
16
34
39,4
50
12
M 5x16
160
0,277
CAD
D
NC
A5-290-20-20-1
Acier inoxydable
avec rainure
20
42
48,9
65
15,4
M 6x16
300
0,549
CAD
D
NC
A5-290-25-25-1
Acier inoxydable
avec rainure
25
45
51,5
75
16,9
M 6x16
325
0,649
CAD
D
NC
A5-290-30-30-1
Acier inoxydable
avec rainure
30
53
58,7
83
20,9
M 6x18
400
0,98
CAD
D
NC
A5-290-35-35-1
Acier inoxydable
avec rainure
35
67
74,7
95
26,7
M 8x25
925
1,914
CAD
NC
NC
A5-290-40-40-1
Acier inoxydable
avec rainure
40
77
84
108
31,8
M 8x25
1100
2,885
CAD
NC
NC
A5-290-50-50-1
Acier inoxydable
avec rainure
50
85
94,2
124
34,1
M10x25
1875
3,615
