Clamp Coupling DIN 115 - A, cast iron, with keyway

Accouplement rigide à coquille DIN 115 en fonte grise sans gaine de protection - modèle A5-291

L' accouplement rigide à coquille DIN 115 en fonte grise , sans gaine de protection, est une solution éprouvée pour la liaison rigide de deux arbres coaxiaux dans les systèmes de transmission mécanique industrielle. Il permet une transmission directe du couple , sans jeu ni élasticité, à condition que l'alignement des arbres soit parfaitement maîtrisé.

Ce type d'accouplement est largement utilisé dans les installations industrielles traditionnelles, notamment pour les entraînements à vitesse constante et les environnements mécaniquement stables.

Principe de fonctionnement de l'accouplement à coquille

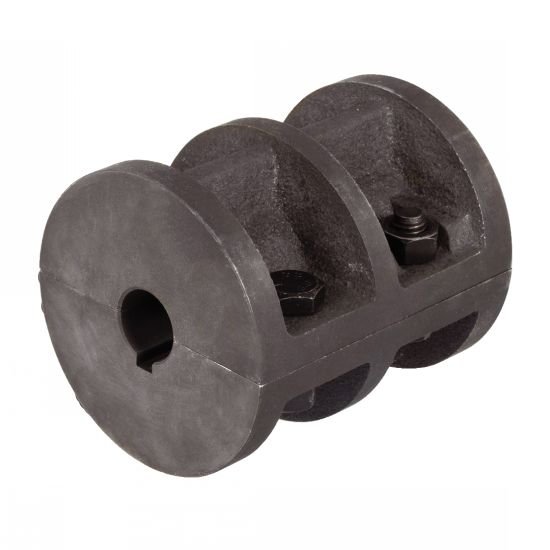

L'accouplement à coquille est constitué de deux demi-coquilles en fonte grise, assemblées autour des extrémités d'arbres par boulonnage. Le serrage assure :
- une liaison rigide et continue ,
- une excellente capacité de transmission de couple ,
- une répartition homogène des efforts sur l'arbre.
Conforme à la norme DIN 115 , cet accouplement garantit une interchangeabilité et une compatibilité avec de nombreuses installations existantes.

Matières
- Fonte grise.

Utilisation
- Un palier doit être aménagé de chaque côté directement contre l'accouplement rigide à coquilles.
- Les accouplement rigide à coquilles peuvent être (dé)montés dans le sens radial sans qu'il ne soit nécessaire de déplacer les arbres dans le sens axial.

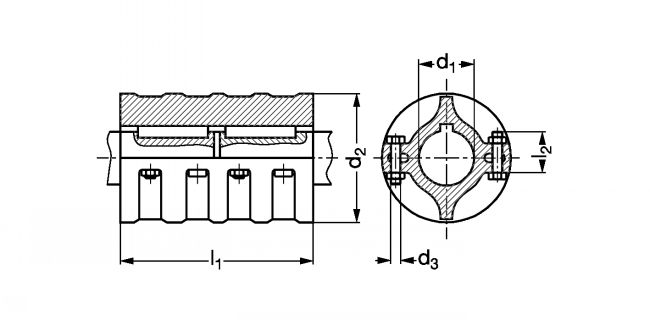

Caractéristiques
- Tolérance de l'alésage : V7 jusqu'à 50 mm puis U7 au delà.
- Rainure de clavette selon DIN 6885/1.
- Tolérance d'arbre recommandée f7.
- Références pour des arbres de même diamètre.

Sur demande
- Références pour des arbres de diamètres différents.

Principe de fonctionnement de l'accouplement à coquille
L'accouplement à coquille est constitué de deux demi-coquilles en fonte grise, assemblées autour des extrémités d'arbres par boulonnage. Le serrage assure :
- une liaison rigide et continue,
- une excellente capacité de transmission de couple,
- une répartition homogène des efforts sur l'arbre.
Conforme à la norme DIN 115, cet accouplement garantit une interchangeabilité et une compatibilité avec de nombreuses installations existantes.

Découvrir l'ensemble des accouplements mécaniques

Fonte grise : robustesse et fiabilité
La fonte grise est un matériau particulièrement apprécié pour les accouplements rigides à coquille grâce à :
- sa bonne résistance mécanique,
- sa capacité à absorber partiellement les vibrations,
- sa longévité en environnement industriel standard.
L'absence de gaine de protection rend ce modèle adapté aux installations où l'accessibilité et la simplicité priment, tout en respectant les règles de sécurité machine en vigueur.

Conditions d'utilisation et alignement
Comme tout accouplement rigide, ce modèle ne compense ni :
- les désalignements radiaux,
- les défauts angulaires,
- les variations axiales.
Il est donc recommandé pour des montages avec arbres parfaitement alignés, montés sur paliers rigides. En cas de désalignement ou de vibrations, un accouplement flexible sera plus approprié.
