Flexible Couplings - Single-Disk Type

A5-XHS FLEXIBLE COUPLINGS SINGLE-DISK TYPE

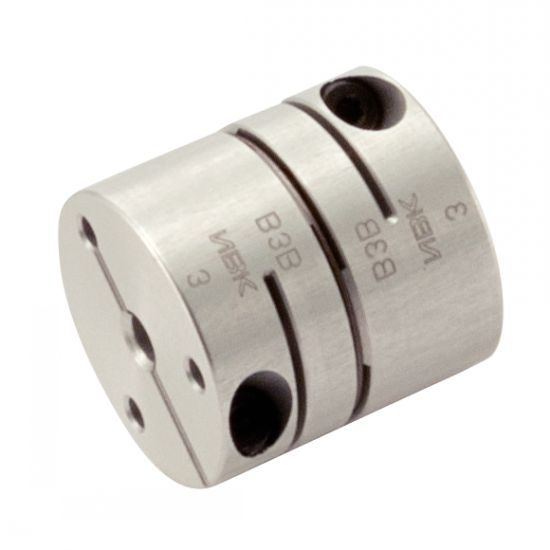

Photos

Accouplement flexible XHS

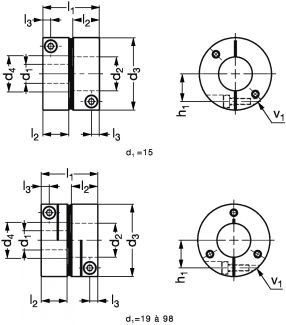

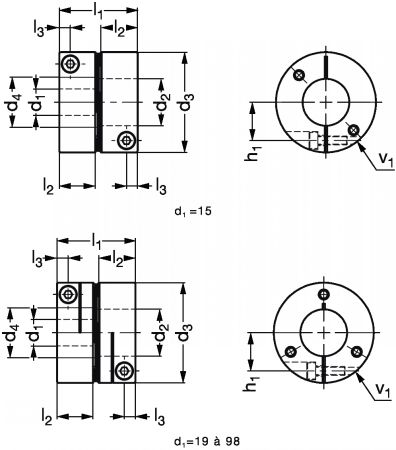

Dessins techniques

Accouplement flexible XHS - Plan
Pour le montage
Pour le montage
See related products
NBK
EXAMPLE OF ORDER : Référence
A5-XHS-15-4-4

Information

Accouplement flexible XHS à lamelles - modèle A5-XHS

Matières
- Moyeu : aluminium (A2017).
- Disques et tenons : acier inoxydable (SUS304).
- Visserie : acier bruni (SCM435).
Caractéristiques
- Tolérance arbre recommandée : h6 et h7.
- Couple transmissible élevé.
- Version compacte avec un seul disque.
Application
- Recommandé dans des applications de servomoteurs avec augmentation de couple instantanée > 300% tout en conservant une taille d'accouplement réduite.
Sur demande
- Tailles supérieures.
- Autres alésages.

Files

Schéma 0

Schéma 1

Schéma 2

Quantity

CAD
+

NC
NC
A5-XHS-15-4-4
4
4
15
15,9
2,3
7,8
5
M2
0,45
0,6
1,2
42000
110
-
0,01
0,7
6,6

NC
NC
A5-XHS-15-5-5
5
5
15
15,9
2,3
7,8
5
M2
0,45
0,6
1,2
42000
110
-
0,01
0,7
6,6

NC
NC
A5-XHS-15-6-6
6
6
15
15,9
2,3
7,8
5
M2
0,45
0,6
1,2
42000
110
-
0,01
0,7
6,6

NC
NC
A5-XHS-19-4-4
4
4
19
19,4
2,6
9,2
7
M2
0,5
1,5
3
33000
330
±0,1
0,02
1
13

NC
NC
A5-XHS-19-5-5
5
5
19
19,4
2,6
9,2
7
M2
0,5
1,5
3
33000
330
±0,1
0,02
1
13

D
NC
A5-XHS-19-6-6
6
6
19
19,4
2,6
9,2
7
M2
0,5
1,5
3
33000
330
±0,1
0,02
1
13

NC
NC
A5-XHS-19-8-8
8
8
19
19,4
2,6
9,2
7
M2
0,5
1,5
3
33000
330
±0,1
0,02
1
13

NC
NC
A5-XHS-27-4-4
4
4
27
23,1
3,3
11
10,25
M2,5
1
3,3
6,6
23000
1800
±0,2
0,02
1
27

NC
NC
A5-XHS-27-5-5
5
5
27
23,1
3,3
11
10,25
M2,5
1
3,3
6,6
23000
1800
±0,2
0,02
1
27

NC
NC
A5-XHS-27-6-6
6
6
27
23,1
3,3
11
10,25
M2,5
1
3,3
6,6
23000
1800
±0,2
0,02
1
27

NC
NC
A5-XHS-27-8-8
8
8
27
23,1
3,3
11
10,25
M2,5
1
3,3
6,6
23000
1800
±0,2
0,02
1
27

D
NC
A5-XHS-27-10-10
10
10
27
23,1
3,3
11
10,25
M2,5
1
3,3
6,6
23000
1800
±0,2
0,02
1
27

NC
NC
A5-XHS-27-12-12
12
12
27
23,1
3,3
11
10,25
M2,5
1
3,3
6,6
23000
1800
±0,2
0,02
1
27

NC
NC
A5-XHS-34-5-5
5
5
34
26,5
3,75
12,5
13
M3
1,5
6,3
12,6
18000
3900
±0,25
0,02
1
52

NC
NC
A5-XHS-34-6-6
6
6
34
26,5
3,75
12,5
13
M3
1,5
6,3
12,6
18000
3900
±0,25
0,02
1
52

NC
NC
A5-XHS-34-8-8
8
8
34
26,5
3,75
12,5
13
M3
1,5
6,3
12,6
18000
3900
±0,25
0,02
1
52

NC
NC
A5-XHS-34-10-10
10
10
34
26,5
3,75
12,5
13
M3
1,5
6,3
12,6
18000
3900
±0,25
0,02
1
52

NC
NC
A5-XHS-34-12-12
12
12
34
26,5
3,75
12,5
13
M3
1,5
6,3
12,6
18000
3900
±0,25
0,02
1
52

NC
NC
A5-XHS-34-14-14
14
14
34
26,5
3,75
12,5
13
M3
1,5
6,3
12,6
18000
3900
±0,25
0,02
1
52

NC
NC
A5-XHS-34-16-16
16
16
34
26,5
3,75
12,5
13
M3
1,5
6,3
12,6
18000
3900
±0,25
0,02
1
52

NC
NC
A5-XHS-39-6-6
6
6
39
32,8
4,5
15,5
14,5
M4
3,5
12
24
16000
6000
±0,25
0,02
1
84

D
NC
A5-XHS-39-8-8
8
8
39
32,8
4,5
15,5
14,5
M4
3,5
12
24
16000
6000
±0,25
0,02
1
84

NC
NC
A5-XHS-39-10-10
10
10
39
32,8
4,5
15,5
14,5
M4
3,5
12
24
16000
6000
±0,25
0,02
1
84

NC
NC
A5-XHS-39-12-12
12
12
39
32,8
4,5
15,5
14,5
M4
3,5
12
24
16000
6000
±0,25
0,02
1
84

NC
NC
A5-XHS-39-14-14
14
14
39
32,8
4,5
15,5
14,5
M4
3,5
12
24
16000
6000
±0,25
0,02
1
84

NC
NC
A5-XHS-39-16-16
16
16
39
32,8
4,5
15,5
14,5
M4
3,5
12
24
16000
6000
±0,25
0,02
1
84

NC
NC
A5-XHS-39-20-20
20
20
39
32,8
4,5
15,5
14,5
M4
3,5
12
24
16000
6000
±0,25
0,02
1
84

NC
NC
A5-XHS-44-8-8
8
8
44
32,8
4,5
15,5
17
M4
3,5
15
30
14000
7900
±0,3
0,02
1
107

NC
NC
A5-XHS-44-10-10
10
10
44
32,8
4,5
15,5
17
M4
3,5
15
30
14000
7900
±0,3
0,02
1
107

NC
NC
A5-XHS-44-12-12
12
12
44
32,8
4,5
15,5
17
M4
3,5
15
30
14000
7900
±0,3
0,02
1
107

NC
NC
A5-XHS-44-14-14
14
14
44
32,8
4,5
15,5
17
M4
3,5
15
30
14000
7900
±0,3
0,02
1
107

NC
NC
A5-XHS-44-16-16
16
16
44
32,8
4,5
15,5
17
M4
3,5
15
30
14000
7900
±0,3
0,02
1
107

NC
NC
A5-XHS-44-20-20
20
20
44
32,8
4,5
15,5
17
M4
3,5
15
30
14000
7900
±0,3
0,02
1
107

NC
NC
A5-XHS-56-8-8
8
8
56
43,2
6
20,5
21
M5
8
37,5
75
11000
14000
±0,35
0,02
1
233

NC
NC
A5-XHS-56-10-10
10
10
56
43,2
6
20,5
21
M5
8
37,5
75
11000
14000
±0,35
0,02
1
233

NC
NC
A5-XHS-56-12-12
12
12
56
43,2
6
20,5
21
M5
8
37,5
75
11000
14000
±0,35
0,02
1
233

D
NC
A5-XHS-56-14-14
14
14
56
43,2
6
20,5
21
M5
8
37,5
75
11000
14000
±0,35
0,02
1
233

NC
NC
A5-XHS-56-16-16
16
16
56
43,2
6
20,5
21
M5
8
37,5
75
11000
14000
±0,35
0,02
1
233

NC
NC
A5-XHS-56-20-20
20
20
56
43,2
6
20,5
21
M5
8
37,5
75
11000
14000
±0,35
0,02
1
233

NC
NC
A5-XHS-56-24-24
24
24
56
43,2
6
20,5
21
M5
8
37,5
75
11000
14000
±0,35
0,02
1
233

NC
NC
A5-XHS-56-28-28
28
28
56
43,2
6
20,5
21
M5
8
37,5
75
11000
14000
±0,35
0,02
1
233

Ts (Nm) : Couple de serrage des vis.
T (Nm) : Couple nominal.
Tmaxi (Nm) : Couple maximum.
Nmaxi (tr/min) : Vitesse rotation maxi.
R (Nm/rad) : Rigidité torsionnelle statique.
