Elastic Couplings TS

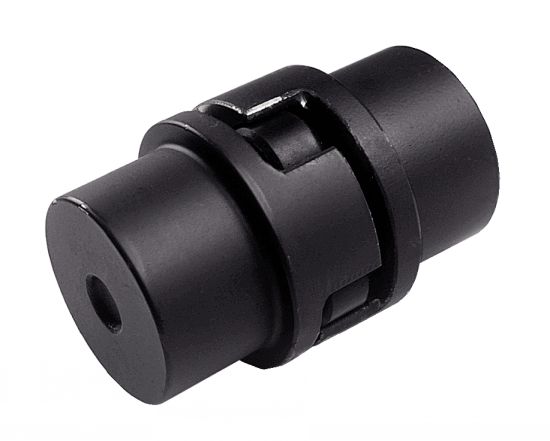

Accouplement à flector TS moyeux en acier - modèle A5-12

L'accouplement à flector TS est un accouplement élastique de transmission mécanique conçu pour relier deux arbres tout en amortissant les chocs, en réduisant les vibrations et en compensant les défauts d'alignement.
Il constitue une solution fiable et éprouvée pour les applications industrielles nécessitant une transmission souple et protectrice des organes mécaniques.

Grâce à son élément flexible central, l'accouplement TS assure une transmission progressive du couple, limitant les contraintes mécaniques et les pics de charge sur les arbres et les paliers.

Principe de fonctionnement

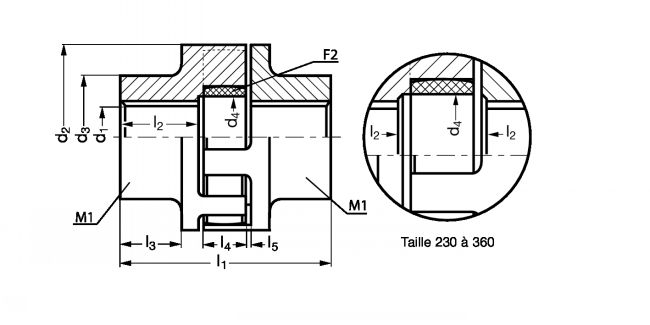

L'accouplement à flector TS est composé de deux moyeux reliés par un élément élastique (flector) interposé.
Cet élément flexible permet :
- la transmission du couple sans jeu excessif,
- l'absorption des chocs torsionnels,
- la compensation des désalignements angulaires, radiaux et axiaux,
- la protection des composants de la chaîne cinématique.
Contrairement à un accouplement rigide, l'accouplement à flector tolère les défauts de montage et les variations de charge sans générer de contraintes excessives.

Matières
- Moyeu : acier.
- Élément élastique :

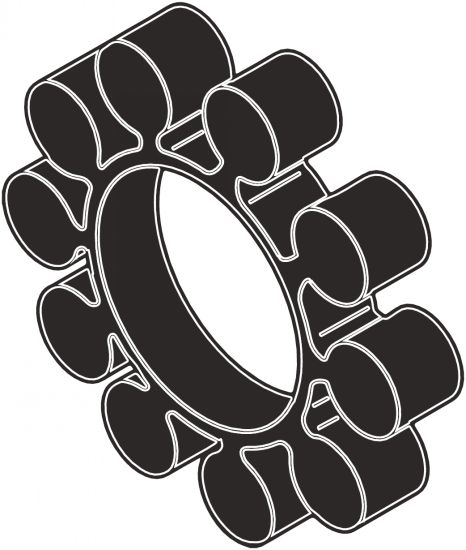

. A5-121, perbunan (Pb 70) dureté 70 sh (noir),

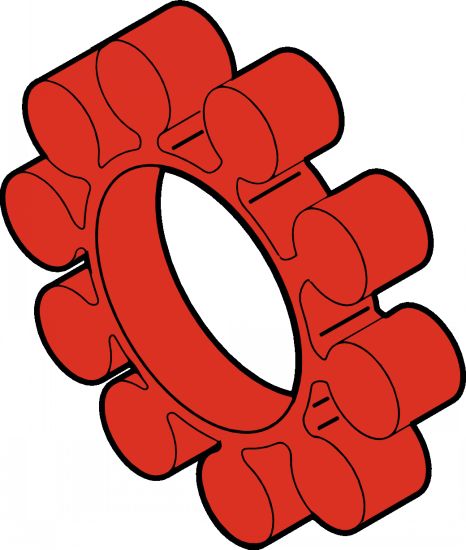

. A5-122, polyuréthane (VkR) dureté 92 sh (rouge).

Caractéristiques
- Accouplement à tenons.
- Absorbe les vibrations torsionnelles.
- Réduit les irrégularités de couple.
- Compense les désalignements axiaux, radiaux et angulaires.

Utilisation
- Température : -30°C à +100°C.

Sur demande
- Alésage + clavetage selon norme DIN6885/1 + taraudage pour vis de pression.

Avantages de l'accouplement à flector TS
- Transmission du couple souple et progressive
- Excellente absorption des vibrations et des chocs
- Compensation efficace des désalignements
- Réduction des efforts transmis aux arbres et roulements
- Limitation de l'usure des composants mécaniques
- Fonctionnement silencieux
- Maintenance simplifiée grâce à l'élément flexible remplaçable
Ces caractéristiques en font un accouplement particulièrement adapté aux installations industrielles soumises à des conditions de fonctionnement variables.

Applications industrielles
L'accouplement à flector TS est utilisé dans de nombreux domaines de la transmission mécanique, notamment :
- motorisations électriques,
- pompes et compresseurs,
- ventilateurs industriels,
- convoyeurs et systèmes de manutention,
- machines-outils et équipements de production.
Il est recommandé lorsque la souplesse de transmission et la protection des organes mécaniques sont prioritaires, tout en conservant une bonne capacité de transmission du couple.
