Engrenage conique en acier Module 3,0 - A1-17

A1-17 ENGRENAGE CONIQUE EN ACIER MODULE 3,0

Photos

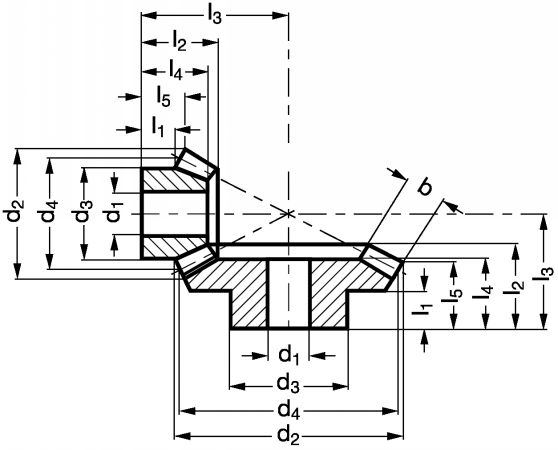

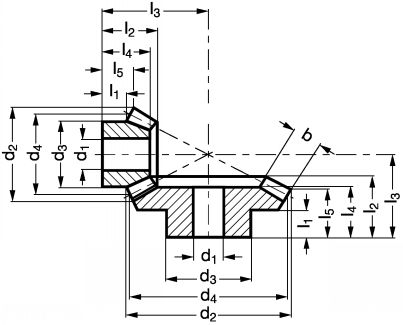

Dessins techniques

Informations

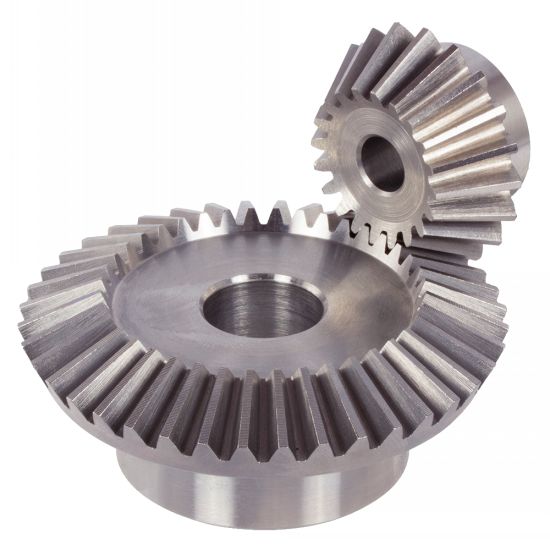

Engrenage conique en acier Module 3,0 - modèle A1-17 - Couple conique

Matière
- Acier C45.
- Non trempé, non rodé.
Caractéristiques
- Qualité de denture : 8 DIN 3967.
- Denture droite fraisée à flancs bombés.
- Angle des axes : 90°.
Utilisation
- Les roues coniques fonctionnent par paire au rapport indiqué dans le tableau. L'ensemble de ces deux roues forme un engrenage.
Comment choisir son engrenage ?
Exemple :
- Pour un rapport de 1 : 1 et un nombre de dents de 16 choisir 2 fois la référence "A1-17-16-1".
- Pour un rapport différent de 1 prendre les 2 références qui se suivent. Voir exemple ci-dessous :
- Pour un rapport de 1,5 : 1 choisir les référence "A1-17-16-6" et "A1-17-24-6" ou "A1-17-20-6" et "A1-17-30-6".
Sur demande
- Livrable avec rainure de clavette.

Quantité

CAD
+
CAD
D
NC
A1-17-16-1
1 : 1
16
10
52,4
40
48
15
12
27,7
40
24
18,2
4,6
0,24
CAD
NC
NC
A1-17-18-1
1 : 1
18
10
58,4
40
54
17
10
28,1
42
25
17,2
6,4
0,28
CAD
D
NC
A1-17-20-1
1 : 1
20
15
64,4
40
60
19
10
29,5
45
26
17,2
8,7
0,32
CAD
D
NC
A1-17-22-1
1 : 1
22
15
70,4
40
66
20
8
30,2
48
27
17,2
11,6
0,41
CAD
D
NC
A1-17-25-1
1 : 1
25
15
79,4
50
75
23
10
31,9
52
28
16,7
17,3
0,49
CAD
D
NC
A1-17-30-1
1 : 1
30
20
94,4
50
90
25
12
38,8
65
35
22,2
29,2
0,95
CAD
D
NC
A1-17-40-1
1 : 1
40
25
124,4
60
120
25
15
39,1
80
35
22,2
60,7
1,6
CAD
NC
NC
A1-17-16-9
1,25 : 1
16
15
52,9
40
48
17
11,7
29,2
45
27
16,9
5,2
0,22
CAD
NC
NC
A1-17-20-9
1,25 : 1
20
15
63,9
40
60
17
10
27,8
40
25
18,4
5,2
0,3
CAD
D
NC
A1-17-16-6
1,5 : 1
16
15
53,2
40
48
19
13,2
32,7
52
30
17,7
5,9
0,25
CAD
D
NC
A1-17-24-6
1,5 : 1
24
15
75,5
50
72
19
8
27,8
40
24
18,6
5,9
0,49
CAD
NC
NC
A1-17-20-6
1,5 : 1
20
15
65,2
40
60
24
10
35,8
60
33
16,8
12,4
0,39
CAD
D
NC
A1-17-30-6
1,5 : 1
30
20
93,5
50
90
24
15
37,6
53
33
25,7
12,4
0,86
CAD
NC
NC
A1-17-15-2
2 : 1
15
10
50,6
30
45
22
11,5
35,4
60
33
16,4
6,1
0,27
CAD
NC
NC
A1-17-30-2
2 : 1
30
20
92,8
50
90
22
10
30,7
42
26
22,3
6,1
0,75
CAD
D
NC
A1-17-20-2
2 : 1
20
15
65,6
40
60
25
10
36,1
73
33
14,4
15,2
0,45
CAD
NC
NC
A1-17-40-2
2 : 1
40
25
122,8
60
120
25
18
38,7
56
34
28,8
15,2
1,4
CAD
NC
NC
A1-17-16-7
2,5 : 1
16
15
53,8
40
48
25
13,6
38,8
75
37
16,1
9
0,31
CAD
NC
NC
A1-17-40-7
2,5 : 1
40
25
122,3
60
120
25
16
36,8
50
32
28,9
9
1,4
CAD
NC
NC
A1-17-18-7
2,5 : 1
18
15
59,8
40
54
25
11,7
38,4
82
36
15,7
12,8
0,38
CAD
D
NC
A1-17-45-7
2,5 : 1
45
30
137,3
70
135
25
18
39,0
55
34
30,9
12,8
1,9
CAD
D
NC
A1-17-16-3
3 : 1
16
15
53,9
40
48
25
12,5
38,3
86
36
15,0
10
0,31
CAD
D
NC
A1-17-48-3
3 : 1
48
30
145,9
70
144
25
18
38,7
53
34
32,0
10
2,3
CAD
NC
NC
A1-17-16-8
3,5 : 1
16
15
53,9
40
48
25
15
40,6
100
39
16,8
10,9
0,34
CAD
NC
NC
A1-17-56-8
3,5 : 1
56
30
169,7
80
168
25
18
39,8
55
33
34,0
10,9
3,1
CAD
D
NC
A1-17-15-4
4 : 1
15
10
51,0
30
45
25
13
39,7
105
38
15,7
9,6
0,27
CAD
D
NC
A1-17-60-4
4 : 1
60
30
181,5
80
180
25
18
40,6
55
35
35,5
9,6
3,8
