Engrenage conique en POM C - A1-234

A1-234 ENGRENAGE CONIQUE EN POM C MODULE 0,5 À 3,5

Photos

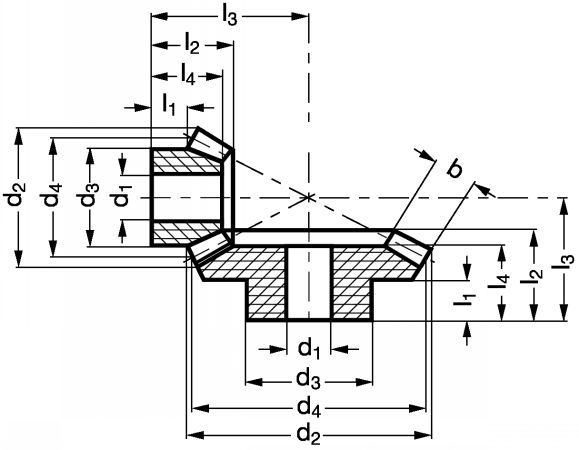

Dessins techniques

Informations

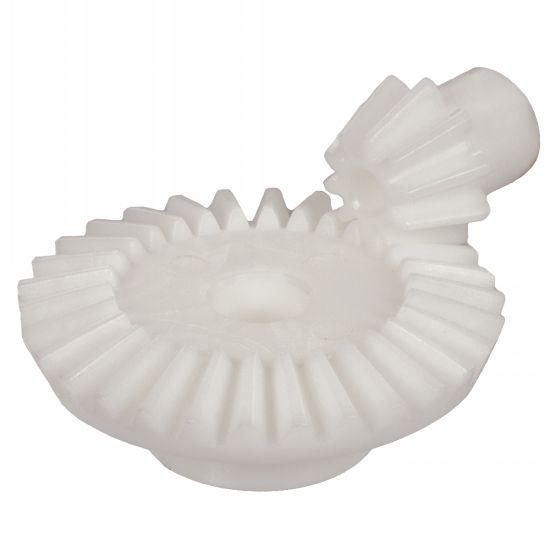

Engrenage conique en POM C Module 0,5 à 3,5 - modèle A1-234 - Couple conique

Matière
- POM C.
Caractéristiques
- Denture droite.
- Angle de pression : 20°.
Utilisation
- Les roues coniques fonctionnent par paire au rapport indiqué dans le tableau. L'ensemble de ces deux roues forme un engrenage.
- Comme les matériaux thermoplastiques ont un coefficient de dilatation thermique bien plus important que l'acier, il faut tenir compte des cotes suivantes au montage :
. vide à fond de dent Sk =environ 0,25 x module,
. jeu entre dents Sc =environ 0,05 x module,
. coefficient de dilatation thermique 1,1 x 10e-4/°C.
Comment choisir son engrenage ?
Exemple :
- Pour un rapport de 1 : 1 et un nombre de dents de 16 choisir 2 fois la référence "A1-234-16-05-1".
- Pour un rapport différent de 1 prendre les 2 références qui se suivent. Voir exemple ci-dessous :
- Pour un rapport de 2 : 1 et un module de 1 choisir les refs "A1-234-15-10-2" et "A1-234-30-10-2".
Sur demande
- Livrable avec des alésages plus petits et des rainures de clavette.

Quantité

CAD
+
CAD
D
NC
A1-234-16-05-1
0,5
1 : 1
16
3
8,7
7
8
2
6
8
10,5
8
0,9
0,0003
CAD
NC
NC
A1-234-16-10-1
1
1 : 1
16
5
17,6
12
16
4,7
8
13,6
18,4
13,6
8,3
0,0019
CAD
NC
NC
A1-234-30-10-1
1
1 : 1
30
6
31,4
15
30
7,4
7,4
15,3
24,8
12,9
58
0,0059
CAD
NC
NC
A1-234-15-10-2
1
2 : 1
15
5
16,8
12,2
15
6,6
10,6
17
26,4
17
12
0,0024
CAD
D
NC
A1-234-30-10-2
1
2 : 1
30
8
31,1
18
30
6,6
9,1
16,2
20,9
14,8
12
0,0063
CAD
NC
NC
A1-234-15-10-3
1
3 : 1
15
5
16,6
12,3
15
9,2
11
20,4
34,3
20,4
16
0,0027
CAD
NC
NC
A1-234-45-10-3
1
3 : 1
45
10
46,1
23,4
45
9,2
9,6
18,2
22,7
16,5
16
0,016
CAD
D
NC
A1-234-10-10-4
1
4 : 1
10
4
12
7,8
10
8,2
9,3
17,7
30,1
17,7
4,5
0,0009
CAD
D
NC
A1-234-40-10-4
1
4 : 1
40
10
40,8
23,4
40
8,2
10,8
17
20,1
15,7
4,5
0,0126
CAD
D
NC
A1-234-16-15-1
1,5
1 : 1
16
8
26,4
18,5
24
7
10
18,4
25,8
16,2
29
0,0059
CAD
D
NC
A1-234-15-15-2
1,5
2 : 1
15
8
25,4
17
22,5
10,5
11,5
22,8
35,8
22,8
43
0,0075
CAD
D
NC
A1-234-30-15-2
1,5
2 : 1
30
10
46,4
23,4
45
10,5
9,6
19,5
26,2
17,5
43
0,017
CAD
D
NC
A1-234-15-15-3
1,5
3 : 1
15
8
25,1
17,2
22,5
14
12,5
26,8
47,9
26,8
64
0,0085
CAD
NC
NC
A1-234-45-15-3
1,5
3 : 1
45
12
68,8
30,4
67,5
14
11,5
23
29,4
21,5
64
0,049
CAD
NC
NC
A1-234-10-15-4
1,5
4 : 1
10
5
18
11,3
15
12,3
10,9
23,5
41,7
23,5
17
0,003
CAD
NC
NC
A1-234-40-15-4
1,5
4 : 1
40
12
61,2
30,4
60
12,3
12,8
21,7
26,2
20
17
0,032
CAD
D
NC
A1-234-16-20-1
2
1 : 1
16
10
34,9
21,9
32
10
9,6
21,2
30,4
18,3
73
0,0104
CAD
NC
NC
A1-234-15-20-2
2
2 : 1
15
10
33,6
22,5
30
14,6
11,8
27
44,2
26
107
0,0133
CAD
D
NC
A1-234-30-20-2
2
2 : 1
30
12
62,2
30,2
60
14,6
11,8
24,2
32,6
22,6
107
0,041
CAD
D
NC
A1-234-10-20-3
2
3 : 1
10
6
24
15,6
20
12,5
12
25
43,7
25
30
0,0061
CAD
NC
NC
A1-234-30-20-3
2
3 : 1
30
12
61,7
30,3
60
12,5
11,5
22,5
28
20,2
30
0,038
CAD
NC
NC
A1-234-10-20-4
2
4 : 1
10
6
23,8
14,3
20
16,3
12,8
28,9
54
28,9
40
0,0064
CAD
NC
NC
A1-234-40-20-4
2
4 : 1
40
18
81,5
36
80
16,3
16,6
27
32,5
24,7
40
0,065
CAD
D
NC
A1-234-16-25-1
2,5
1 : 1
16
12
43,5
25,2
40
12,3
11,5
26,3
37
22,9
145
0,02
CAD
D
NC
A1-234-15-25-2
2,5
2 : 1
15
12
42
26,5
37,5
17,3
13
31,2
53,3
29,6
209
0,0236
CAD
D
NC
A1-234-30-25-2
2,5
2 : 1
30
16
77,3
36,1
75
17,3
15
29,5
40,5
27,5
209
0,069
CAD
D
NC
A1-234-10-25-3
2,5
3 : 1
10
8
29,7
18,8
25
15,7
13
28,8
52,4
28,8
60
0,0102
CAD
NC
NC
A1-234-30-25-3
2,5
3 : 1
30
18
77,2
36,1
75
15,7
15,5
29
35,7
25,2
60
0,068
CAD
D
NC
A1-234-16-30-1
3
1 : 1
16
14
52,3
28,8
48
13,8
13,2
29,2
43
25,8
250
0,032
CAD
D
NC
A1-234-15-30-2
3
2 : 1
15
14
50,3
31,2
45
20,5
14,8
36,3
63,3
35
370
0,038
CAD
D
NC
A1-234-30-30-2
3
2 : 1
30
18
93
45
90
20,5
19
37
49,5
34,2
370
0,129
CAD
NC
NC
A1-234-16-35-1
3,5
1 : 1
16
18
61,4
33,3
56
15,8
14,4
33,1
49,5
28,1
440
0,05
