Engrenage conique en zinc Module 1,0 à 3,5 - A1-236

A1-236 ENGRENAGE CONIQUE EN ZINC MODULE 1,0 À 3,5

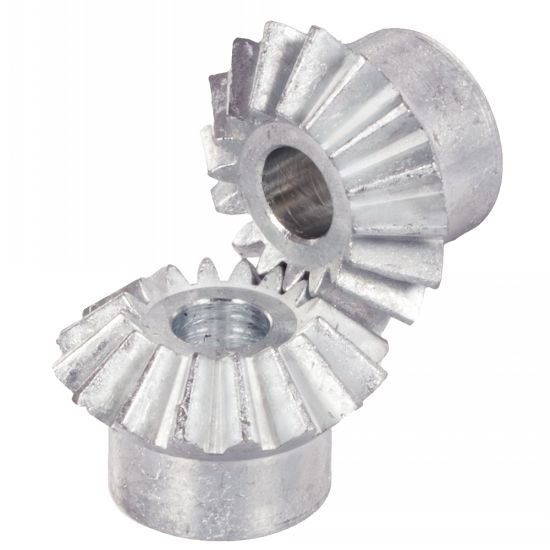

Photos

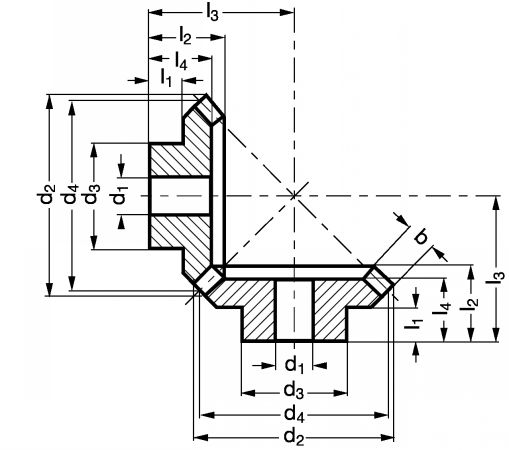

Dessins techniques

Informations

Engrenage conique en zinc - modèle A1-236 - Couple conique

Matière
- Zinc moulé sous pression (ZnAl4Cu1).
Caractéristiques
- Denture droite.
- Angle des axes : 90°.
- Les valeurs de couple indiquées ne tiennent compte que de la résistance au pied de denture. Ces roues ne conviennent pas pour un service en continu.
Utilisation
- Les roues coniques fonctionnent par paire au rapport indiqué dans le tableau. L' ensemble de ces deux roues forme un engrenage.
- Température maxi : 100°C.
- Résistance mécanique environ 3 fois plus élevée que les roues en matière synthétiques.
Pour comparaison, résistance :
. du zinc moulé : 27 kg/mm²
. de la fonte grise      : 26 kg/mm²
. du synthétique : 8 kg/mm²
. de l'acier : 50 kg/mm²
Comment choisir son engrenage ?
Exemple :
Pour un rapport de 1 : 1, un module de 1 et un nombre de dents de 16 choisir 2 fois la référence "A1-236-16-10-1".
Sur demande
- Livrable avec rainure de clavette.

Quantité

CAD
+
CAD
NC
NC
A1-236-16-10-1
1 : 1
16
6
17,3
12
16
4,5
7,5
13,1
17,7
13,1
14
0,008
CAD
NC
NC
A1-236-16-15-1
1 : 1
16
8
26
19
24
6,7
10,8
18,6
25,7
17
46
0,027
CAD
NC
NC
A1-236-16-20-1
1 : 1
16
10
34,6
23
32
9,6
10
21,3
30
19,2
110
0,051
CAD
D
NC
A1-236-16-25-1
1 : 1
16
12
43,3
26
40
12,3
12
25,5
36
22,9
230
0,087
CAD
D
NC
A1-236-16-30-1
1 : 1
16
14
52,3
30
48
14
13
29,3
42,5
26
380
0,145
CAD
NC
NC
A1-236-16-35-1
1 : 1
16
16
61,5
34
56
15,5
14
33,2
49,4
29,1
580
0,227
