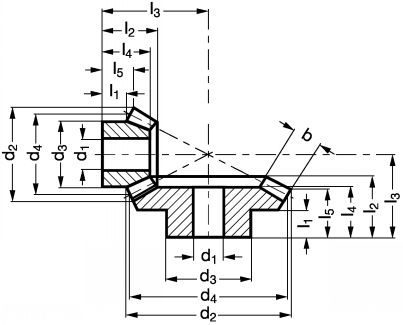

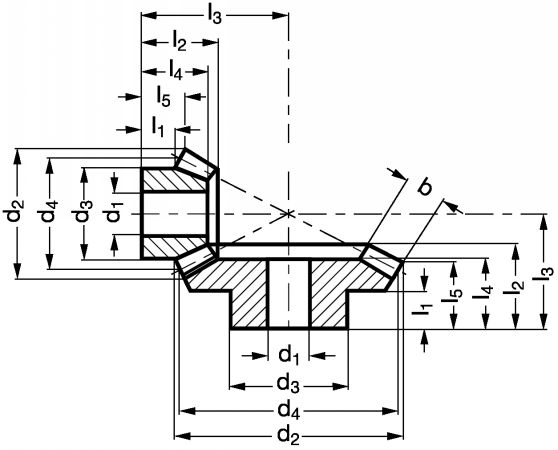

Dessins techniques

Informations

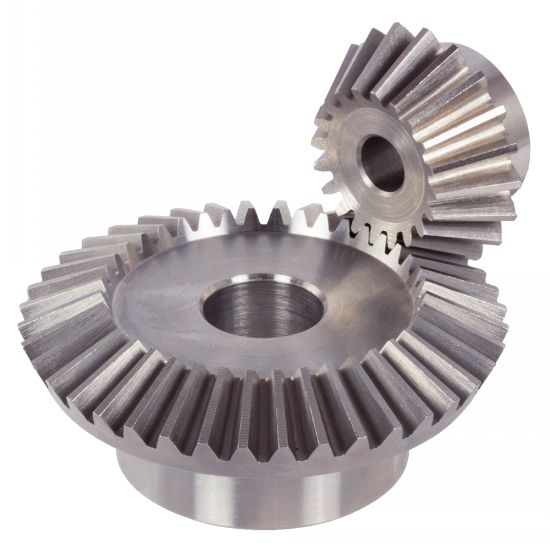

Engrenage conique en acier Module 2,5 - modèle A1-16 - Couple conique

Matière
- Acier C45.
- Non trempé, non rodé.
Caractéristiques
- Qualité de denture : 8 DIN 3967.
- Denture droite fraisée à flancs bombés.
- Angle des axes : 90°.
Utilisation
- Les roues coniques fonctionnent par paire au rapport indiqué dans le tableau. L'ensemble de ces deux roues forme un engrenage.
Comment choisir son engrenage ?
Exemple :
- Pour un rapport de 1 : 1 et un nombre de dents de 16 choisir 2 fois la référence "A1-16-16-1".
- Pour un rapport différent de 1 prendre les 2 références qui se suivent. Voir exemple ci-dessous :
- Pour un rapport de 1,5 : 1 choisir les référence "A1-16-16-6" et "A1-16-24-6" ou "A1-16-20-6" et "A1-16-30-6".
Sur demande
- Livrable avec rainure de clavette.

Quantité

CAD
+
CAD
D
NC
A1-16-16-1
1 : 1
16
10
43,7
30
40
11
10
23,8
35
21
16,8
2,6
0,12
CAD
NC
NC
A1-16-18-1
1 : 1
18
10
48,7
30
45
12
10
25,0
38
22
17,4
3,6
0,15
CAD
NC
NC
A1-16-20-1
1 : 1
20
10
53,7
35
50
14
10
25,9
40
22
16,9
4,9
0,21
CAD
NC
NC
A1-16-22-1
1 : 1
22
10
58,7
30
55
15
10
27,1
43
24
17,3
6,3
0,24
CAD
NC
NC
A1-16-25-1
1 : 1
25
15
66,2
45
62,5
17
10
28,8
47
25
17,6
9,3
0,37
CAD
D
NC
A1-16-30-1
1 : 1
30
15
78,7
50
75
20
12
32,7
55
29
19,3
16,3
0,56
CAD
NC
NC
A1-16-40-1
1 : 1
40
25
103,6
60
100
20
14
35,4
70
31
21,8
33,6
1,1
CAD
NC
NC
A1-16-16-6
1,5 : 1
16
10
44,3
30
40
14
11,6
28,2
45
26
16,4
3,3
0,15
CAD
NC
NC
A1-16-24-6
1,5 : 1
24
10
62,9
30
60
14
12
29,4
40
26
22,1
3,3
0,3
CAD
NC
NC
A1-16-20-6
1,5 : 1
20
10
54,3
30
50
18
10
30,2
52
27
16,0
6,8
0,23
CAD
NC
NC
A1-16-30-6
1,5 : 1
30
15
77,9
50
75
18
14
31,1
45
27
22,2
6,8
0,55
CAD
NC
NC
A1-16-15-2
2 : 1
15
10
42,2
30
37,5
17
15,4
33,3
55
31
18,6
3,4
0,16
CAD
D
NC
A1-16-30-2
2 : 1
30
15
77,3
50
75
17
10
28,1
38
24
21,6
3,4
0,53
CAD
D
NC
A1-16-20-2
2 : 1
20
10
54,6
30
50
20
14
36,6
68
34
19,2
4,3
0,28
CAD
D
NC
A1-16-40-2
2 : 1
40
25
102,3
60
100
20
15
33,3
48
29
25,3
4,3
0,97
CAD
NC
NC
A1-16-16-7
2,5 : 1
16
10
44,8
30
40
20
13
34,1
65
32
15,9
5
0,18
CAD
NC
NC
A1-16-40-7
2,5 : 1
40
25
101,9
60
100
20
15
33,8
45
29
27,4
5
1
CAD
NC
NC
A1-16-18-7
2,5 : 1
18
10
49,8
30
45
20
15,6
37,9
75
36
19,7
7,1
0,24
CAD
NC
NC
A1-16-45-7
2,5 : 1
45
25
114,4
70
112,5
20
15
33,4
47
28
26,9
7,1
1,2
CAD
D
NC
A1-16-16-3
3 : 1
16
10
44,9
30
40
20
15
36,5
77
34
17,8
5,6
0,2
CAD
NC
NC
A1-16-48-3
3 : 1
48
25
121,6
80
120
20
15
33,9
46
29
28,5
5,6
1,6
CAD
NC
NC
A1-16-16-8
3,5 : 1
16
10
44,9
30
40
20
16,5
37,7
88
36
18,7
6
0,22
CAD
NC
NC
A1-16-56-8
3,5 : 1
56
25
141,4
80
140
20
18
37,2
50
32
32,4
6
2,3
CAD
D
NC
A1-16-15-4
4 : 1
15
10
42,5
30
37,5
20
16
36,8
92
35
17,6
5,3
0,19
CAD
D
NC
A1-16-60-4
4 : 1
60
25
151,2
80
150
20
18
37,8
50
33
33,8
5,3
2,6
