Engrenage conique en acier Module 2,0 - A1-15

A1-15 ENGRENAGE CONIQUE EN ACIER MODULE 2,0

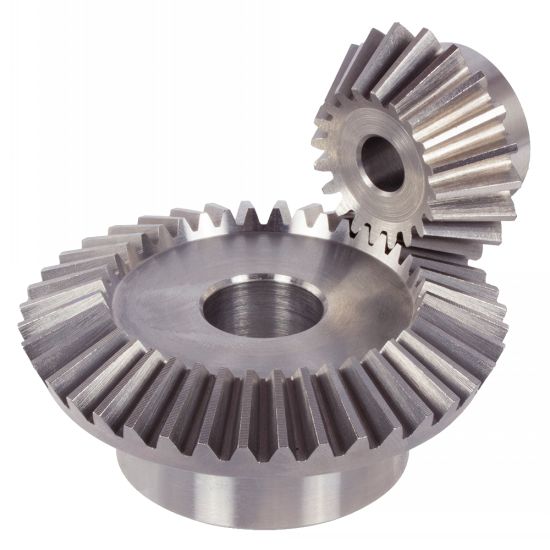

Photos

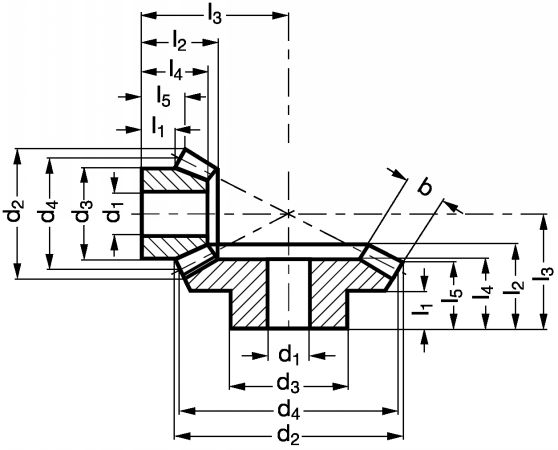

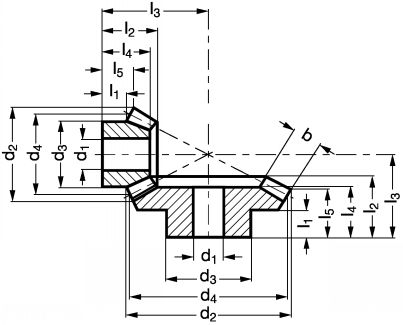

Dessins techniques

Informations

Engrenage conique en acier Module 2,0 - modèle A1-15 - Couple conique

Matière
- Acier 11SMnPb30.
- Non trempé, non rodé.
Caractéristiques
- Qualité de denture : 8 DIN 3967.
- Denture droite fraisée à flancs bombés.
- Angle des axes : 90°.
Utilisation
- Les roues coniques fonctionnent par paire au rapport indiqué dans le tableau. L'ensemble de ces deux roues forme un engrenage.
Comment choisir son engrenage ?
Exemple :
- Pour un rapport de 1 : 1 et un nombre de dents de 16 choisir 2 fois la référence "A1-15-16-1".
- Pour un rapport différent de 1 prendre les 2 références qui se suivent. Voir exemple ci-dessous :
- Pour un rapport de 1,5 : 1 choisir les référence "A1-15-16-6" et "A1-15-24-6" ou "A1-15-20-6" et "A1-15-30-6".
Sur demande
- Livrable avec rainure de clavette.

Quantité

CAD
+
CAD
D
NC
A1-15-16-1
1 : 1
16
10
34,8
25
32
6,8
11,5
20,7
31
18
16,4
0,45
0,066
CAD
D
NC
A1-15-20-1
1 : 1
20
10
42,8
30
40
8,5
10
19,9
33
17
14,4
0,84
0,104
CAD
NC
NC
A1-15-22-1
1 : 1
22
10
46,8
30
44
9,3
10
21
36
19
15,4
1,08
0,130
CAD
D
NC
A1-15-25-1
1 : 1
25
10
52,8
35
50
10,6
8
21,4
38
19
14,4
1,5
0,182
CAD
NC
NC
A1-15-30-1
1 : 1
30
15
62,8
40
60
12,7
12
26,9
47
25
18,4
2,45
0,306
CAD
D
NC
A1-15-40-1
1 : 1
40
20
82,8
50
80
15,2
15
33,7
62
31
23,4
16,3
0,660
CAD
D
NC
A1-15-16-6
1,5 : 1
16
10
35,5
20
32
12
8
22,6
36
21
13,1
0,57
0,060
CAD
D
NC
A1-15-24-6
1,5 : 1
24
10
50,3
30
48
12
8
21,5
30
18
15,7
0,57
0,151
CAD
NC
NC
A1-15-20-6
1,5 : 1
20
10
43,5
30
40
14
7,5
22,3
40
20
11,2
1,15
0,119
CAD
NC
NC
A1-15-30-6
1,5 : 1
30
15
62,3
40
60
14
15
28,7
40
25
21,7
1,15
0,301
CAD
NC
NC
A1-15-15-2
2 : 1
15
10
33,7
20
30
14
7,5
23
40
22
10,9
0,59
0,058
CAD
NC
NC
A1-15-30-2
2 : 1
30
15
61,8
40
60
14
12
27,2
35
24
21,9
0,59
0,312
CAD
D
NC
A1-15-20-2
2 : 1
20
10
43,7
30
40
15
7,5
24
50
22
10,9
1,4
0,132
CAD
D
NC
A1-15-40-2
2 : 1
40
20
81,8
50
80
15
18
32,8
45
29
26,9
1,4
0,593
CAD
NC
NC
A1-15-16-7
2,5 : 1
16
10
35,8
20
32
15
9
26,4
52
25
12,7
0,84
0,076
CAD
NC
NC
A1-15-40-7
2,5 : 1
40
20
81,5
50
80
15
15
32,7
42
29
27,9
0,84
0,650
CAD
NC
NC
A1-15-18-7
2,5 : 1
18
10
39,8
30
36
15
11,8
27,4
58
26
13,8
1,18
0,133
CAD
NC
NC
A1-15-45-7
2,5 : 1
45
25
91,5
60
90
15
18
33,8
45
30
28,9
1,18
0,830
CAD
NC
NC
A1-15-16-3
3 : 1
16
10
35,9
20
32
15
10
26,6
60
25
12,6
0,92
0,080
CAD
NC
NC
A1-15-48-3
3 : 1
48
25
97,3
60
96
15
18
35
45
30
31
0,92
0,950
CAD
NC
NC
A1-15-16-8
3,5 : 1
16
10
35,9
20
32
15
10
26,8
68
25
12,5
0,99
0,082
CAD
NC
NC
A1-15-56-8
3,5 : 1
56
25
113,1
60
112
15
18
35,5
46
31
31,9
0,99
1,200
CAD
D
NC
A1-15-15-4
4 : 1
15
10
34,0
20
30
15
13,5
29,9
75
29
15,5
1,02
0,080
CAD
D
NC
A1-15-60-4
4 : 1
60
25
120,9
60
120
15
20
40,1
50
35
37
1,02
1,600
