Embout à rotule femelle acier inox /PTFE - C1-420 - ASKUBAL

C1-420 EMBOUT À ROTULE FEMELLE ACIER INOX /PTFE

Photos

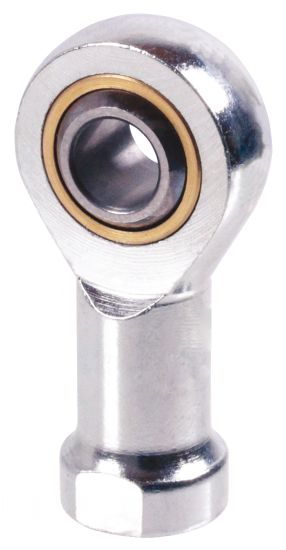

Embout à rotule femelle acier inox /PTFE

Dessins techniques

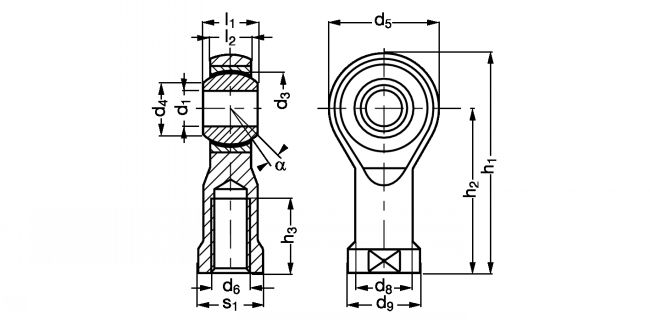

Embout à rotule femelle acier inox /PTFE - Plan
T21-55
Voir les produits associés
ASKUBAL
EXEMPLE DE COMMANDE : Référence
C1-420-5

Informations

Embout à rotule femelle acier inox /PTFE - modèle C1-420

Matières
- Corps acier inoxydable .
- Boule acier inoxydable .
- Entretoise en bronze avec un revêtement PTFE.
Caractéristiques
- Selon DIN ISO 12240-4 (DIN 648) série K.
Utilisation
- Température : -10°C à +80°C.
- Aucune lubrification ni maintenance requise.

Documents

Schéma 0

Schéma 1

Quantité

CAD
+
CAD
NC
NC
C1-420-5
Pas à droite
5
M5
11,1
7,7
19
9
11
8
6
36,5
27
8
9
6
13
0,017
CAD
D
NC
C1-420-95
Pas à gauche
5
M5
11,1
7,7
19
9
11
8
6
36,5
27
8
9
6
13
0,017
CAD
D
NC
C1-420-6
Pas à droite
6
M6
12,7
8,9
21
10
13
9
6,75
40,5
30
9
11
7
13
0,025
CAD
NC
NC
C1-420-96
Pas à gauche
6
M6
12,7
8,9
21
10
13
9
6,75
40,5
30
9
11
7
13
0,025
CAD
D
NC
C1-420-8
Pas à droite
8
M8
15,8
10,3
25
12,5
16
12
9
48,5
36
12
14
10
13
0,043
CAD
D
NC
C1-420-98
Pas à gauche
8
M8
15,8
10,3
25
12,5
16
12
9
48,5
36
12
14
10
13
0,043
CAD
D
NC
C1-420-10
Pas à droite
10
M10
19
12,9
29
15
19
14
10,5
57,5
43
15
17
13
13
0,072
CAD
D
NC
C1-420-910
Pas à gauche
10
M10
19
12,9
29
15
19
14
10,5
57,5
43
15
17
13
13
0,072
CAD
NC
NC
C1-420-12
Pas à droite
12
M12
22,2
15,4
33
17,5
22
16
12
66,5
50
18
19
15
13
0,107
CAD
D
NC
C1-420-912
Pas à gauche
12
M12
22,2
15,4
33
17,5
22
16
12
66,5
50
18
19
15
13
0,107
CAD
NC
NC
C1-420-14
Pas à droite
14
M14
25,4
16,8
37
20
25
19
13,5
75,5
57
21
22
22
15
0,16
CAD
NC
NC
C1-420-914
Pas à gauche
14
M14
25,4
16,8
37
20
25
19
13,5
75,5
57
21
22
22
15
0,16
CAD
D
NC
C1-420-16
Pas à droite
16
M16
28,5
19,3
43
22
27
21
15
85,5
64
24
22
28
15
0,21
CAD
D
NC
C1-420-916
Pas à gauche
16
M16
28,5
19,3
43
22
27
21
15
85,5
64
24
22
28
15
0,21
CAD
NC
NC
C1-420-18
Pas à droite
18
M18x1,5
31,7
21,8
47
25
31
23
16,5
94,5
71
27
27
35
15
0,295
CAD
NC
NC
C1-420-918
Pas à gauche
18
M18x1,5
31,7
21,8
47
25
31
23
16,5
94,5
71
27
27
35
15
0,295
CAD
D
NC
C1-420-20
Pas à droite
20
M20x1,5
34,9
24,3
51
27,5
34
25
18
102,5
77
30
30
41
15
0,38
CAD
D
NC
C1-420-920
Pas à gauche
20
M20x1,5
34,9
24,3
51
27,5
34
25
18
102,5
77
30
30
41
15
0,38
CAD
NC
NC
C1-420-22
Pas à droite
22
M22x1,5
38,1
25,8
55
30
37
28
20
111,5
84
33
32
51
15
0,49
CAD
NC
NC
C1-420-922
Pas à gauche
22
M22x1,5
38,1
25,8
55
30
37
28
20
111,5
84
33
32
51
15
0,49
CAD
NC
NC
C1-420-25
Pas à droite
25
M24x2
42,8
29,5
61
33,5
42
31
22
124,5
94
36
36
58
15
0,65
CAD
NC
NC
C1-420-925
Pas à gauche
25
M24x2
42,8
29,5
61
33,5
42
31
22
124,5
94
36
36
58
15
0,65
CAD
NC
NC
C1-420-30
Pas à droite
30
M30x2
50,8
34,8
71
40
50
37
25
145,5
110
45
41
80
15
1,15
CAD
NC
NC
C1-420-930
Pas à gauche
30
M30x2
50,8
34,8
71
40
50
37
25
145,5
110
45
41
80
15
1,15
