Embout à rotule femelle tout inox - C1-46

C1-46 EMBOUT À ROTULE FEMELLE TOUT INOX

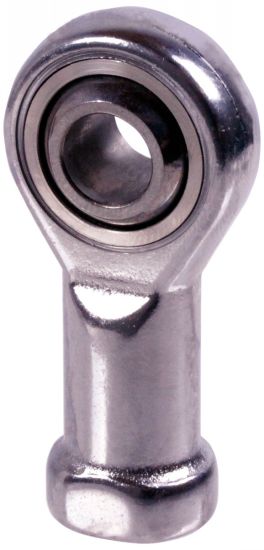

Photos

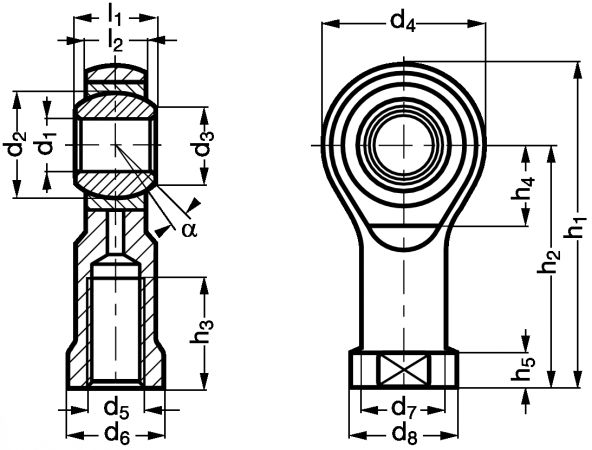

Dessins techniques

Informations

Embout à rotule femelle tout inox - modèle C1-46

Matière
- Tout inox .
Caractéristiques
- Selon DIN ISO 12240-4 (DIN 648) série K.
Utilisation
- Température : -10°C +80°C.
- Aucune lubrification ni maintenance requise.

Quantité

CAD
+
CAD
D
NC
C1-46-5
Pas à droite
5
11,1
7,7
19
M5
9
9
11
8
6
36,5
27
8
6
13
0,017
CAD
D
NC
C1-46-95
Pas à gauche
5
11,1
7,7
19
M5
9
9
11
8
6
36,5
27
8
6
13
0,017
CAD
D
NC
C1-46-6
Pas à droite
6
12,7
8,9
21
M6
11
10
13
9
6,75
40,5
30
9
7
13
0,025
CAD
D
NC
C1-46-96
Pas à gauche
6
12,7
8,9
21
M6
11
10
13
9
6,75
40,5
30
9
7
13
0,025
CAD
D
NC
C1-46-8
Pas à droite
8
15,8
10,3
25
M8
14
12,5
16
12
9
48,5
36
12
10
13
0,043
CAD
D
NC
C1-46-98
Pas à gauche
8
15,8
10,3
25
M8
14
12,5
16
12
9
48,5
36
12
10
13
0,043
CAD
D
NC
C1-46-10
Pas à droite
10
19
12,9
29
M10
17
15
19
14
10,5
57,5
43
15
13
13
0,072
CAD
D
NC
C1-46-910
Pas à gauche
10
19
12,9
29
M10
17
15
19
14
10,5
57,5
43
15
13
13
0,072
CAD
D
NC
C1-46-12
Pas à droite
12
22,2
15,4
33
M12
19
17,5
22
16
12
66,5
50
18
15
13
0,107
CAD
NC
NC
C1-46-912
Pas à gauche
12
22,2
15,4
33
M12
19
17,5
22
16
12
66,5
50
18
15
13
0,107
CAD
D
NC
C1-46-14
Pas à droite
14
25,4
16,8
37
M14
22
20
25
19
13,5
75,5
57
21
22
15
0,16
CAD
NC
NC
C1-46-914
Pas à gauche
14
25,4
16,8
37
M14
22
20
25
19
13,5
75,5
57
21
22
15
0,16
CAD
D
NC
C1-46-16
Pas à droite
16
28,5
19,3
43
M16
22
22
27
21
15
85,5
64
24
28
15
0,21
CAD
D
NC
C1-46-916
Pas à gauche
16
28,5
19,3
43
M16
22
22
27
21
15
85,5
64
24
28
15
0,21
CAD
NC
NC
C1-46-18
Pas à droite
18
31,7
21,8
47
M18x1,5
27
25
31
23
16,5
94,5
71
27
35
15
0,295
CAD
NC
NC
C1-46-918
Pas à gauche
18
31,7
21,8
47
M18x1,5
27
25
31
23
16,5
94,5
71
27
35
15
0,295
CAD
D
NC
C1-46-20
Pas à droite
20
34,9
24,3
51
M20x1,5
30
27,5
34
25
18
102,5
77
30
41
15
0,38
CAD
NC
NC
C1-46-920
Pas à gauche
20
34,9
24,3
51
M20x1,5
30
27,5
34
25
18
102,5
77
30
41
15
0,38
CAD
NC
NC
C1-46-22
Pas à droite
22
38,1
25,8
55
M22x1,5
32
30
37
28
20
111,5
84
33
51
15
0,49
CAD
NC
NC
C1-46-922
Pas à gauche
22
38,1
25,8
55
M22x1,5
32
30
37
28
20
111,5
84
33
51
15
0,49
CAD
D
NC
C1-46-25
Pas à droite
25
42,8
29,5
61
M24x2
36
33,5
42
31
22
124,5
94
36
58
15
0,65
CAD
NC
NC
C1-46-925
Pas à gauche
25
42,8
29,5
61
M24x2
36
33,5
42
31
22
124,5
94
36
58
15
0,65
CAD
D
NC
C1-46-30
Pas à droite
30
50,8
34,8
71
M30x2
41
40
50
37
25
145,5
110
45
80
15
1,15
CAD
NC
NC
C1-46-930
Pas à gauche
30
50,8
34,8
71
M30x2
41
40
50
37
25
145,5
110
45
80
15
1,15

Charge de base statique C0 (kN).
Charge de base dynamique C (kN).
