Embout à rotule femelle acier inox/bronze - C1-400

C1-400 EMBOUT À ROTULE FEMELLE ACIER INOX/BRONZE

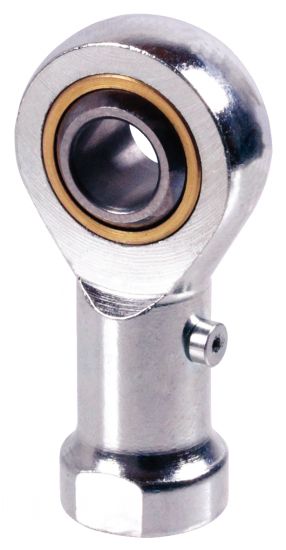

Photos

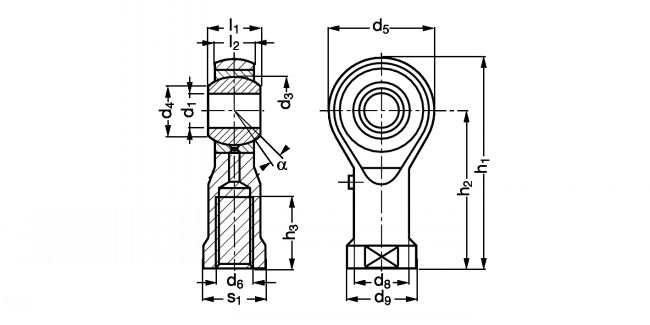

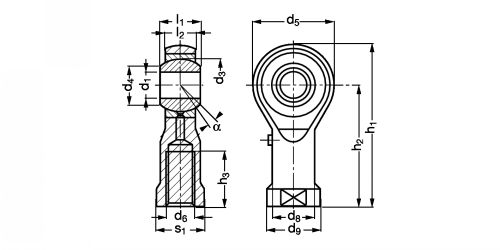

Dessins techniques

Informations

Embout à rotule femelle acier inox /bronze - modèle C1-400

Matière
- Combinaison acier inox /bronze.
Caractéristiques
- Selon DIN ISO 12240-4 (DIN 648) série K.
- Taille 5 : sans graisseur.
- Taille 6 à 50 : avec graisseur DIN3405 forme D.
Utilisation
- Température : -10°C +80°C.

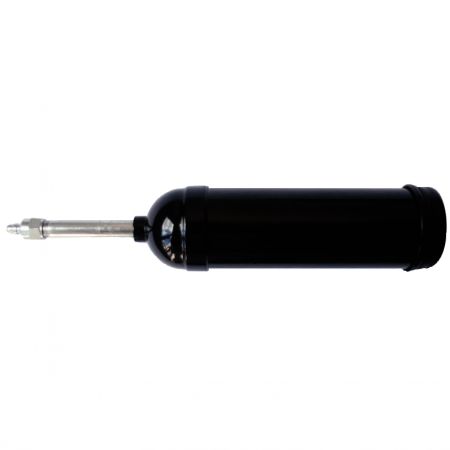

- Lubrification requise avant mise en mouvement et à fréquence régulière.

Quantité

CAD
+
CAD
D
NC
C1-400-5
Pas à droite
5
11,1
7,7
19
M5
9
9
11
8
6
27
8
36,5
6
13
0,017
CAD
NC
NC
C1-400-95
Pas à gauche
5
11,1
7,7
19
M5
9
9
11
8
6
27
8
36,5
6
13
0,017
CAD
NC
NC
C1-400-6
Pas à droite
6
12,7
8,9
21
M6
11
10
13
9
6,75
30
9
40,5
7
13
0,025
CAD
NC
NC
C1-400-96
Pas à gauche
6
12,7
8,9
21
M6
11
10
13
9
6,75
30
9
40,5
7
13
0,025
CAD
D
NC
C1-400-8
Pas à droite
8
15,8
10,3
25
M8
14
12,5
16
12
9
36
12
48,5
10
13
0,043
CAD
NC
NC
C1-400-98
Pas à gauche
8
15,8
10,3
25
M8
14
12,5
16
12
9
36
12
48,5
10
13
0,043
CAD
D
NC
C1-400-10
Pas à droite
10
19
12,9
29
M10
17
15
19
14
10,5
43
15
57,5
13
13
0,072
CAD
NC
NC
C1-400-910
Pas à gauche
10
19
12,9
29
M10
17
15
19
14
10,5
43
15
57,5
13
13
0,072
CAD
D
NC
C1-400-12
Pas à droite
12
22,2
15,4
33
M12
19
17,5
22
16
12
50
18
66,5
15
13
0,107
CAD
D
NC
C1-400-912
Pas à gauche
12
22,2
15,4
33
M12
19
17,5
22
16
12
50
18
66,5
15
13
0,107
CAD
NC
NC
C1-400-14
Pas à droite
14
25,4
16,8
37
M14
22
20
25
19
13,5
57
21
75,5
22
15
0,16
CAD
NC
NC
C1-400-914
Pas à gauche
14
25,4
16,8
37
M14
22
20
25
19
13,5
57
21
75,5
22
15
0,16
CAD
NC
NC
C1-400-16
Pas à droite
16
28,5
19,3
43
M16
22
22
27
21
15
64
24
85,5
28
15
0,21
CAD
NC
NC
C1-400-916
Pas à gauche
16
28,5
19,3
43
M16
22
22
27
21
15
64
24
85,5
28
15
0,21
CAD
NC
NC
C1-400-18
Pas à droite
18
31,7
21,8
47
M18x1,5
27
25
31
23
16,5
71
27
94,5
35
15
0,295
CAD
NC
NC
C1-400-918
Pas à gauche
18
31,7
21,8
47
M18x1,5
27
25
31
23
16,5
71
27
94,5
35
15
0,295
CAD
D
NC
C1-400-20
Pas à droite
20
34,9
24,3
51
M20x1,5
30
27,5
34
25
18
77
30
102,5
41
15
0,38
CAD
NC
NC
C1-400-920
Pas à gauche
20
34,9
24,3
51
M20x1,5
30
27,5
34
25
18
77
30
102,5
41
15
0,38
CAD
NC
NC
C1-400-22
Pas à droite
22
38,1
25,8
55
M22x1,5
32
30
37
28
20
84
33
111,5
51
15
0,49
CAD
NC
NC
C1-400-922
Pas à gauche
22
38,1
25,8
55
M22x1,5
32
30
37
28
20
84
33
111,5
51
15
0,49
CAD
NC
NC
C1-400-25
Pas à droite
25
42,8
29,5
61
M24x2
36
33,5
42
31
22
94
36
124,5
58
15
0,65
CAD
NC
NC
C1-400-925
Pas à gauche
25
42,8
29,5
61
M24x2
36
33,5
42
31
22
94
36
124,5
58
15
0,65
CAD
NC
NC
C1-400-30
Pas à droite
30
50,8
34,8
71
M30x2
41
40
50
37
25
110
45
145,5
80
15
1,15
CAD
NC
NC
C1-400-930
Pas à gauche
30
50,8
34,8
71
M30x2
41
40
50
37
25
110
45
145,5
80
15
1,15

Charge de base statique C0 (kN).
