Moyeu cannelé - A1-861

A1-861 MOYEU CANNELÉ EN ACIER

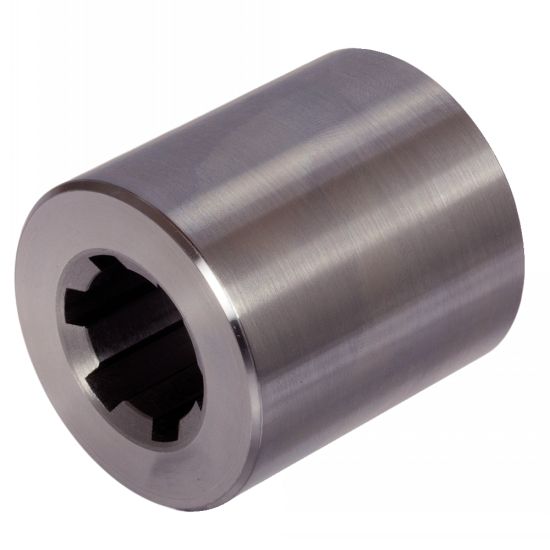

Photos

Moyeu cannelé

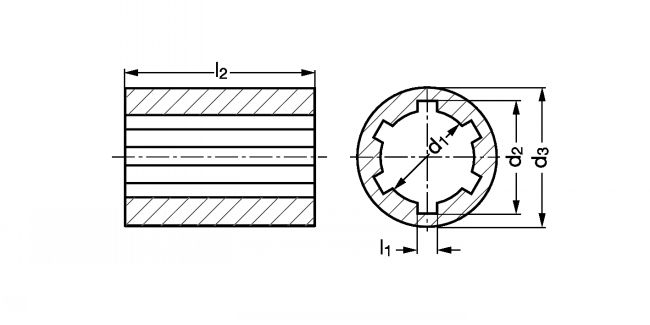

Dessins techniques

Moyeu cannelé - Plan
Voir les produits associés
Direct Transmission
EXEMPLE DE COMMANDE : Référence
A1-861-11

Informations

Moyeu cannelé en acier - modèle A1-861

Matière
- Acier C45Pb.
- A partir de d3 = 80mm, acier C45.
Caractéristiques
- Selon DIN ISO 14.
- Tolérance concentricité de d3 / d1 : jusqu'à la référence A1-861-16 : 0,2 mm, au delà : 0,3 mm.

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
A1-861-11
KN 11 x 14
6
11
14
20
3
40
0,06
CAD
D
NC
A1-861-13
KN 13 x 16
6
13
16
28
3,5
45
0,16
CAD
D
NC
A1-861-16
KN 16 x 20
6
16
20
32
4
45
0,2
CAD
D
NC
A1-861-18
KN 18 x 22
6
18
22
40
5
50
0,27
CAD
D
NC
A1-861-21
KN 21 x 25
6
21
25
40
5
55
0,36
CAD
D
NC
A1-861-23
KN 23 x 28
6
23
28
50
6
55
0,47
CAD
D
NC
A1-861-26
KN 26 x 32
6
26
32
52
6
60
0,7
CAD
D
NC
A1-861-28
KN 28 x 34
6
28
34
60
7
60
0,76
CAD
D
NC
A1-861-32
KN 32 x 38
8
32
38
60
6
60
0,88
CAD
D
NC
A1-861-36
KN 36 x 42
8
36
42
70
7
65
1,08
CAD
NC
NC
A1-861-42
KN 42 x 48
8
42
48
65
8
70
0,94
CAD
D
NC
A1-861-421
KN 42 x 48
8
42
48
80
8
70
1,88
CAD
D
NC
A1-861-46
KN 46 x 54
8
46
54
80
9
90
2,25

1. DIN ISO 2768 m.
