Arbre cannelé - A1-85

A1-85 ARBRE CANNELÉ EN ACIER

Photos

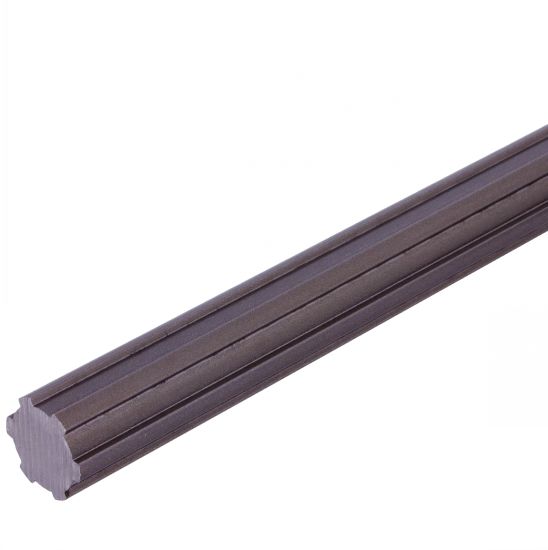

Arbre cannelé

Dessins techniques

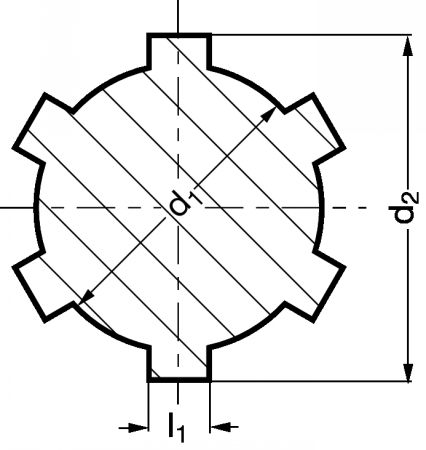

Arbre cannelé - Plan
Voir les produits associés
Direct Transmission
EXEMPLE DE COMMANDE : Référence
A1-85-11-1000

Informations

Arbre cannelé en acier - modèle A1-85

Matière
- Acier C45 étiré à froid.
Caractéristiques
- Similaire à DIN ISO 14.
- Longueur standard : 1000mm.
- Tolérances :
. Rectitude : 0,8mm/m.
. Torsion maxi : 0,5mm/m.
Utilisation
- Transmet des couples importants.
- Accepte éventuellement un mouvement axial.
Sur demande
- Longueurs et usinages (longueur brut maxi 3000mm).
- Rectitude : 0,1mm/m.

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
A1-85-11-1000
KW 11 x 14
6
11
14
3
1000
38
33,5
6
5,2
0,949
CAD
NC
NC
A1-85-11-1500
KW 11 x 14
6
11
14
3
1500
38
33,5
6
5,2
0,949
CAD
D
NC
A1-85-11-2000
KW 11 x 14
6
11
14
3
2000
38
33,5
6
5,2
0,949
CAD
D
NC
A1-85-11-3000
KW 11 x 14
6
11
14
3
3000
38
33,5
6
5,2
0,949
CAD
D
NC
A1-85-13-1000
KW 13 x 16
6
13
16
3,5
1000
59
52
9,3
8,2
1,287
CAD
NC
NC
A1-85-13-1500
KW 13 x 16
6
13
16
3,5
1500
59
52
9,3
8,2
1,287
CAD
NC
NC
A1-85-13-2000
KW 13 x 16
6
13
16
3,5
2000
59
52
9,3
8,2
1,287
CAD
NC
NC
A1-85-13-3000
KW 13 x 16
6
13
16
3,5
3000
59
52
9,3
8,2
1,287
CAD
D
NC
A1-85-16-1000
KW 16 x 20
6
16
20
4
1000
103
90
16
14
1,911
CAD
D
NC
A1-85-16-1500
KW 16 x 20
6
16
20
4
1500
103
90
16
14
1,911
CAD
D
NC
A1-85-16-2000
KW 16 x 20
6
16
20
4
2000
103
90
16
14
1,911
CAD
D
NC
A1-85-16-3000
KW 16 x 20
6
16
20
4
3000
103
90
16
14
1,911
CAD
D
NC
A1-85-18-1000
KW 18 x 22
6
18
22
5
1000
141
124
22
20
2,453
CAD
D
NC
A1-85-21-1000
KW 21 x 25
6
21
25
5
1000
215
189
34
30
3,139
CAD
D
NC
A1-85-21-1500
KW 21 x 25
6
21
25
5
1500
215
189
34
30
3,139
CAD
D
NC
A1-85-21-2000
KW 21 x 25
6
21
25
5
2000
215
189
34
30
3,139
CAD
D
NC
A1-85-21-3000
KW 21 x 25
6
21
25
5
3000
215
189
34
30
3,139
CAD
D
NC
A1-85-23-1000
KW 23 x 28
6
23
28
6
1000
293
257
46
40
3,964
CAD
D
NC
A1-85-26-1000
KW 26 x 32
6
26
32
6
1000
373
326
59
51
5,008
CAD
D
NC
A1-85-26-3000
KW 26 x 32
6
26
32
6
3000
373
326
59
51
5,008
CAD
D
NC
A1-85-28-1000
KW 28 x 34
6
28
34
7
1000
455
398
72
62
5,816
CAD
D
NC
A1-85-28-3000
KW 28 x 34
6
28
34
7
3000
455
398
72
62
5,816
CAD
D
NC
A1-85-32-1000
KW 32 x 38
8
32
38
6
1000
655
573
103
90
7,433
CAD
D
NC
A1-85-32-3000
KW 32 x 38
8
32
38
6
3000
655
573
103
90
7,433
CAD
D
NC
A1-85-36-1000
KW 36 x 42
8
36
42
7
1000
906
793
142
124
9,302
CAD
D
NC
A1-85-36-3000
KW 36 x 42
8
36
42
7
3000
906
793
142
124
9,302
CAD
D
NC
A1-85-42-1000
KW 42 x 48
8
42
48
8
1000
1106
973
174
153
12,371
CAD
D
NC
A1-85-42-2000
KW 42 x 48
8
42
48
8
2000
1106
973
174
153
12,371
CAD
D
NC
A1-85-42-3000
KW 42 x 48
8
42
48
8
3000
1106
973
174
153
12,371
CAD
D
NC
A1-85-46-1000
KW 46 x 54
8
46
54
9
1000
1300
1050
190
170
15,3
