Guidage à billes miniature inox - B21-GBME/HN

B21-GBME/HN GUIDAGE À BILLES MINIATURE INOX

Photos

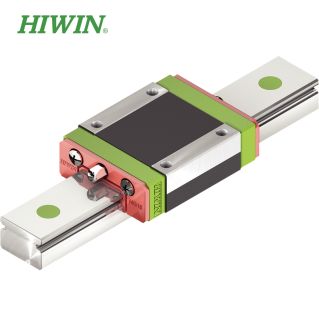

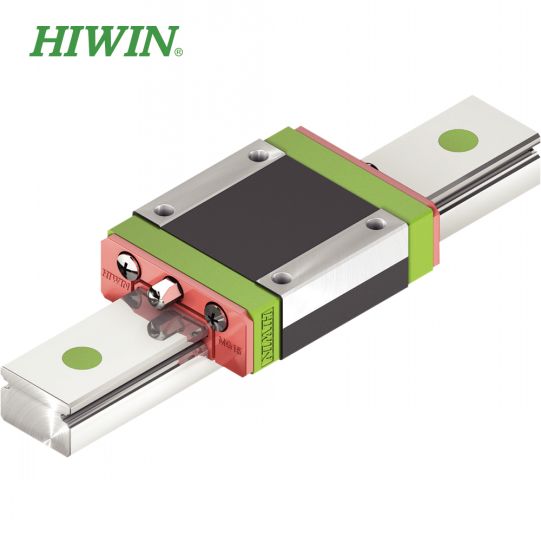

Guidage à billes miniature inox

Dessins techniques

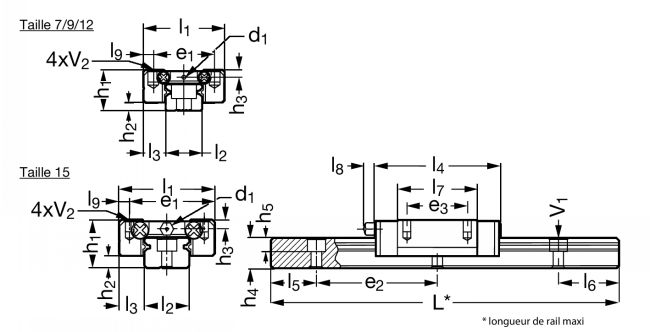

Guidage à billes miniature inox - Plan
HIWIN
EXEMPLE DE COMMANDE : Référence
B21-GBME-12-W2-300/HN

Informations

Guidage à billes miniature inox - modèle B21-GBME/HN

Le guidage linéaire miniature inox haute capacité à billes est conçu pour les applications industrielles nécessitant une précision élevée , un encombrement réduit et une performance renforcée . Basé sur la technologie du guidage linéaire , ce système garantit un déplacement fluide, précis et fiable, même dans des environnements contraignants.

Ce guidage linéaire à billes intègre un système de recirculation permettant de limiter les frottements et d'assurer une excellente répétabilité des mouvements. La version HN (haute capacité) se distingue par une conception optimisée permettant d'augmenter la capacité de charge et la rigidité, tout en conservant un format compact.

Exécution
- Précharge standard Z0 : Avec jeu, sans précharge.
- Guidage à 2 rangées de billes.
- Surface de roulement profil arc gothique.
- Les billes sont sécurisées par un fil de retenue dans le patin.
- Joints d'extrémités.
- Raccord de graissage disponible pour la taille 15.
- Température : -10°C à +80°C.
- Guidage inoxydable.

Utilisation
- Micro-mécanique, appareils de mesure, électronique, optique, médical, capotage machines...

Fabriqué en acier inoxydable , ce guidage linéaire inox offre une excellente résistance à la corrosion, à l'humidité et aux agents agressifs. Il est particulièrement adapté aux secteurs agroalimentaire, pharmaceutique, médical et à toutes les applications nécessitant des conditions d'hygiène strictes.

Ce guidage linéaire compact haute performance s'intègre dans une gamme complète de solutions permettant de répondre à différents besoins industriels. Selon vos contraintes, vous pouvez également consulter :
- Gamme complète de guidage linéaire
- Guidages inox
- Version miniature inox standard
- Gamme inox miniature
- Guidage anticorrosion
