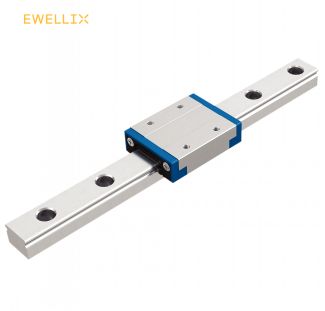

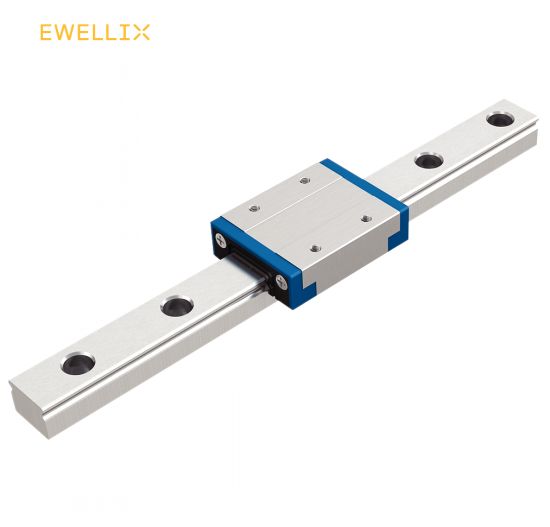

Guidage à billes miniature inox - B21-GBME

B21-GBME/EW GUIDAGE À BILLES MINIATURE INOX

Photos

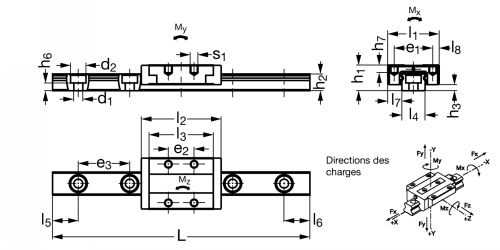

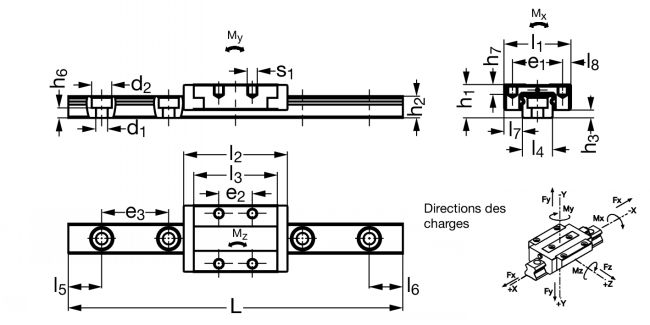

Dessins techniques

Informations

Exécution
- Précharge standard T0 : jeu de quelques microns pour la douceur de fonctionnement.
- Système de recirculation optimisé permettant une grande douceur de fonctionnement, de meilleures accélérations et vitesses linéaires.
- Système de retenue de billes.
- Valeurs dynamiques élevées : vitesse v= 5 m/s, accélération a = 140m / s2.
- Tampon de lubrification intégré permettant plusieurs milliers de km sans relubrifier (20 000km testés à 80% de la capacité de charge).
- Température : -20°C à +100°C.
- En option : joints additionnels (température : -20°C à +80°C).
- Guidage inoxydable .
Utilisation
- Micro-mécanique, appareils de mesure, électronique, optique, médical, capotage machines...
