Guidage à 4 rangées de billes - standard - B24-GBXE-N

B24-GBXE-N GUIDAGE À 4 RANGÉES DE BILLES - STANDARD ACIER RÉSISTANT À LA CORROSION

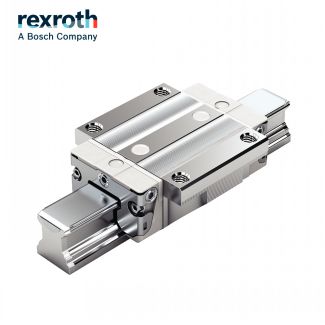

Photos

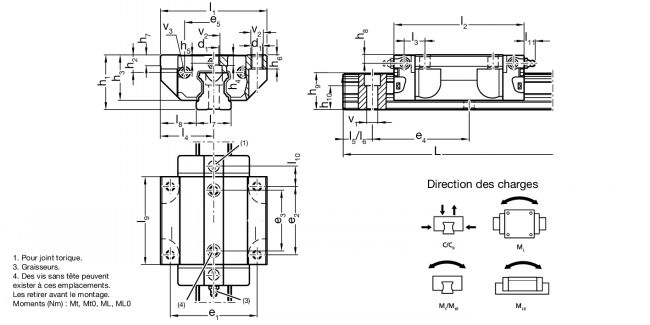

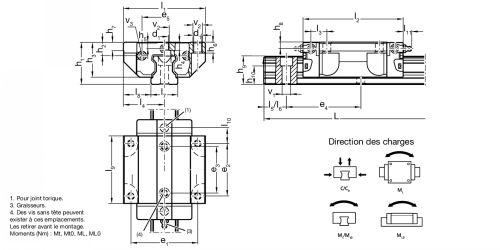

Dessins techniques

Informations

Guidage à 4 rangées de billes - standard acier résistant à la corrosion - modèle B24-GBXE-N

CARACTERISTIQUES
- Toutes les pièces métalliques sont en acier résistant à la corrosion selon DIN EN 10088.
- Toutes les pièces en matière plastique sont en matériaux certifiés FDA

EXECUTION
- Chariot standard à 4 rangées de billes.
- Précharge standard Z1 : précharge légère (2% de la charge de base dynamique C).
- Si L > L maxi, le rail est livré en plusieurs tronçons repérés (usinage AR).
- Interchangeabilité: rails et chariots peuvent être commandés et livrés séparément.

LUBRIFICATION
- Livré sans graisse et sans huile de conservation.
- Type de graisse recommandée : NSF-H1.

UTILISATION
- Industrie alimentaire.
- Industrie de l'emballage.
- Industrie pharmaceutique.
