Guidage à 4 rangées de billes forte capacité - Série large - B21-GB4E-XL

B21-GB4E-XL GUIDAGE À 4 RANGÉES DE BILLES FORTE CAPACITÉ LARGE

Photos

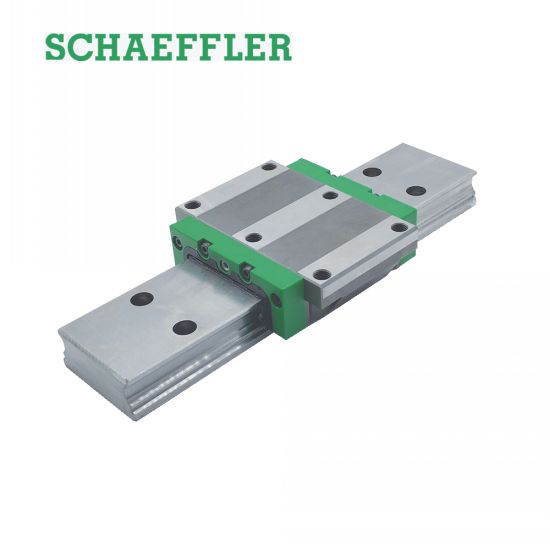

Guidage à 4 rangées de billes forte capacité

Dessins techniques

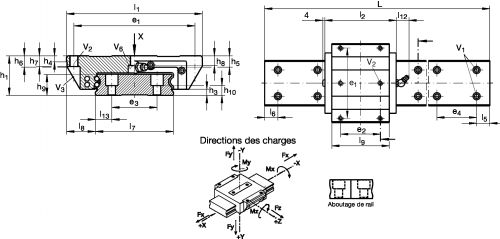

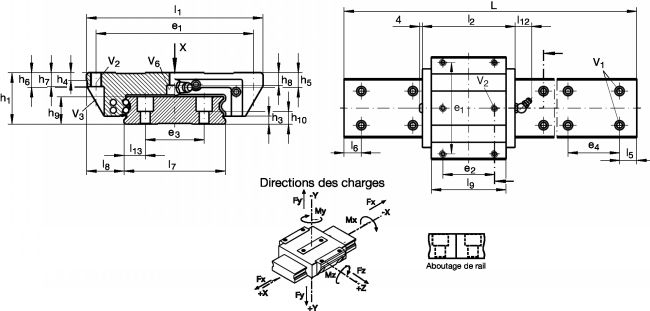

Guidage 4 rangées de billes forte capacité - Plan
Voir les produits associés
INA
EXEMPLE DE COMMANDE : Référence-WNb de chariots par rail-L-l5/l6 (1)
B21-GB4E-80-XL-W2-2100-30/30

Informations

Guidage à 4 rangées de billes forte capacité - Série large - modèle B21-GB4E-XL

Le guidage linéaire 4 rangées de billes série large XL est conçu pour les applications industrielles nécessitant une capacité de charge élevée , une rigidité maximale et une excellente stabilité. Basé sur la technologie du guidage linéaire , ce système garantit un déplacement rectiligne fluide et précis, même sous des contraintes mécaniques importantes.

Exécution
- Précharge standard B (Voir Page précharge) : légère (4% de la charge de base dynamique C).
- Si L > L maxi, le rail est livré en plusieurs tronçons repérés (usinage AR).
- Si l5 et l6 non renseignées, le rail sera coupé selon la règle: l5 = l6 > ou = à 20.
- Interchangeabilité: rails et chariots peuvent être commandés et livrés séparément.

Utilisation
- Machines spéciales, robotique, unités de transfert, machines-outils légères...

Ce guidage linéaire à billes repose sur une architecture à quatre rangées de billes en contact, permettant une répartition homogène des charges dans toutes les directions. Cette conception assure une résistance optimale aux efforts et aux moments, tout en garantissant une grande précision de fonctionnement.

La série large (XL) se distingue par une largeur de chariot supérieure, augmentant la surface de contact avec le rail. Cette caractéristique permet d'améliorer significativement la rigidité du système et la capacité à absorber les charges déportées. Ce guidage linéaire industriel est particulièrement adapté aux machines-outils, aux systèmes automatisés lourds, aux équipements de manutention et aux applications nécessitant une stabilité maximale.
