Bloqueur pneumatique avec ressort pour guidage B23-GB4E - B21-GB4A-BPR

B21-GB4A-BPR BLOQUEUR PNEUMATIQUE AVEC RESSORT POUR GUIDAGE B23-GB4E

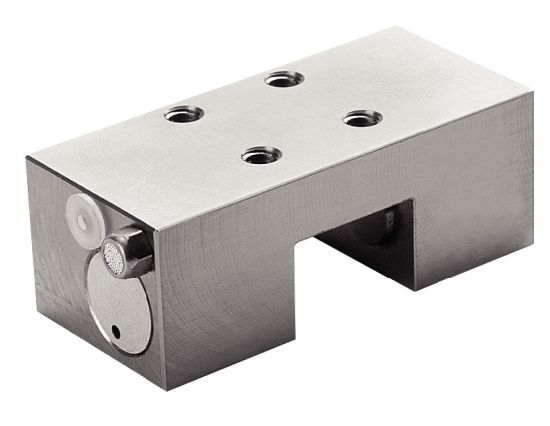

Photos

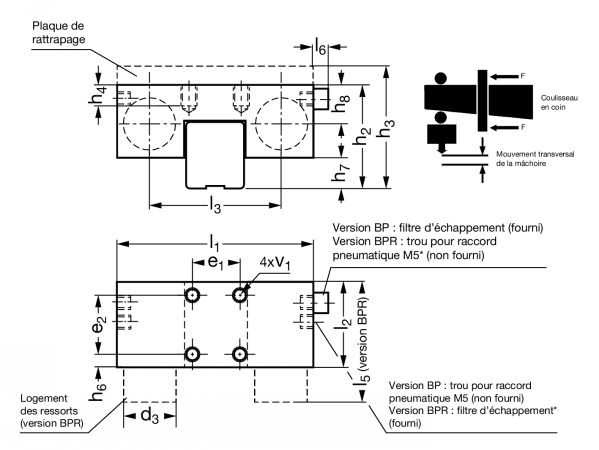

Dessins techniques

Informations

Bloqueur pneumatique avec ressort pour guidage B23-GB4E - modèle B21-GB4A-BPR

UTILISATION
- Bloquer en position les pièces mobiles guidées sur les rails.
- Exemples d'applications : bridage de tables de machines, butées d'axes réglables.

AVANTAGES
- Forces de maintien élevées avec un encombrement restreint (jusqu'à 2000 N).
- Absence de contraintes directes sur les chariots de guidage.
- Précision de positionnement élevée.
- Rigidité élevée et peu d'usure de pièces.
- Montage simple.

PRINCIPE
Version B21-GB4A -BPR
- Les mâchoires exercent à l' aide des ressorts un blocage permanent. La mise en pression pneumatique (5,5 à 6 bar) permet le desserrage.

Les bloqueurs ne sont pas des dispositifs de freinage: ils ne doivent être actionnés qu'à l'arrêt (mode statique).

Quantité

CAD
+
CAD
NC
NC
B21-GB4A-15-BPR
55
39
34
58
6
24
-
4,5
15,5
2,5
12
16
15
15
M4
400
B23-GB4E-15-N ou -HC
CAD
NC
NC
B21-GB4A-15-BPR-H
55
39
34
58
6
24
28
4,5
15,5
2,5
12
16
15
15
M4
400
B23-GB4E-15-H
CAD
D
NC
B21-GB4A-20-BPR
66
39
43
61
6
30
-
5
5
4,5
14,4
20
20
20
M5
600
B23-GB4E-20-N ou -NL ou -H
CAD
D
NC
B21-GB4A-20-BPR-HC
66
39
43
61
6
28
-
5
5
2,5
14,4
20
20
20
M5
600
B23-GB4E-20-HC
CAD
D
NC
B21-GB4A-25-BPR
75
35
49
56
5
34
36
8
5
6
15,5
22
20
20
M6
750
B23-GB4E-25-N ou -NL
CAD
D
NC
B21-GB4A-25-BPR-H
75
35
49
56
5
34
40
8
5
6
15,5
22
20
20
M6
750
B23-GB4E-25-H
CAD
D
NC
B21-GB4A-25-BPR-HC
75
35
49
56
5
33
33
8
5
5
15,5
22
20
20
M6
750
B23-GB4E-25-HC
CAD
NC
NC
B21-GB4A-30-BPR
90
39
58
68
5
42
-
10
8,5
7
20,5
25
22
22
M8
1050
B23-GB4E-30-N ou -NL ou -HC
CAD
NC
NC
B21-GB4A-30-BPR-H
90
39
58
68
5
42
45
10
8,5
7
20,5
25
22
22
M8
1050
B23-GB4E-30-H
CAD
D
NC
B21-GB4A-35-BPR
100
39
68
67
5
48
-
10
7,5
11,5
20,5
28
24
24
M8
1250
B23-GB4E-35-N ou -NL ou -HC
CAD
NC
NC
B21-GB4A-35-BPR-H
100
39
68
67
5
48
55
10
7,5
11,5
20,5
28
24
24
M8
1250
B23-GB4E-35-H
CAD
NC
NC
B21-GB4A-45-BPR
120
49
78,8
82
5
60
-
15
11,5
16,5
26,8
30
26
26
M10
1450
B23-GB4E-45-N ou -NL ou -HC
CAD
NC
NC
B21-GB4A-45-BPR-H
120
49
78,8
82
5
60
70
15
11,5
16,5
26,8
30
26
26
M10
1450
B21-GB4E-45-H

1. Lorsque cette cote est renseignée, le bloqueur est fourni avec une plaque de rattrapage permettant d?être à la même hauteur que celle du guidage correspondant (cote h1 du tableau).
2. La force de maintien indiquée est valable pour le couple de serrage de la manette donné.
