Bloqueur manuel pour guidage B23-GB4E - B21-GB4A-BM

B21-GB4A-BM BLOQUEUR MANUEL POUR GUIDAGE B23-GB4E

Photos

Dessins techniques

Informations

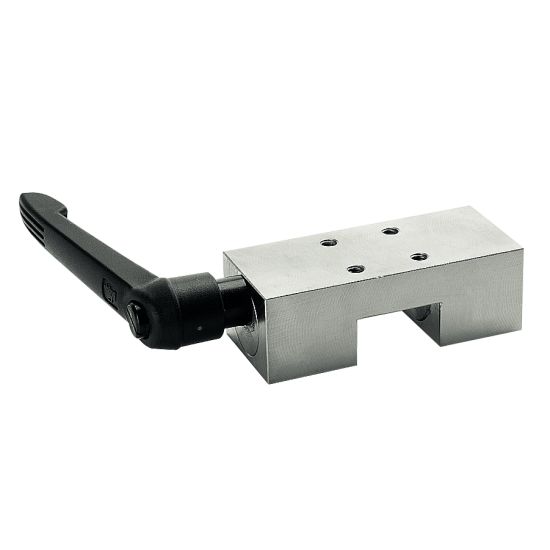

Bloqueur manuel pour guidage B23-GB4E - modèle B21-GB4A-BM

UTILISATION
- Bloquer en position les pièces mobiles guidées sur les rails.
- Exemples d'applications: butées d'axes réglables, positionnement de dispositifs de mesure...

AVANTAGES
- Forces de maintien élevées avec un encombrement restreint (jusqu'à 2000 N).
- Absence de contraintes directes sur les chariots de guidage.
- Précision de positionnement élevée.
- Rigidité élevée et peu d'usure de pièces.
- Montage simple.

PRINCIPE
- La rotation de la manette indexable resserre les mâchoires du bloqueur contre le rail.

Quantité

CAD
+
CAD
D
NC
B21-GB4A-15-BM
47
24
30,5
33,5
24
-
5
44
4
6,5
12,5
17
17
M4
1200
5
B23-GB4E-15-N ou -HC
CAD
NC
NC
B21-GB4A-15-BMH
47
24
30,5
33,5
24
28
5
44
4
6,5
12,5
17
17
M4
1200
5
B23-GB4E-15-H
CAD
D
NC
B21-GB4A-20-BM
60
24
30,5
33,5
30
-
5
44
4,5
11
12,5
15
15
M5
1200
4
B23-GB4E-20-N ou -NL ou -H
CAD
D
NC
B21-GB4A-20-BMC
60
24
30,5
33,5
28
-
6
44
4,5
9
12,5
15
15
M5
1200
4
B23-GB4E-20-HC
CAD
NC
NC
B21-GB4A-25-BM
70
30
38,5
41,5
32
36
8
63
5
9
16,2
20
20
M6
1200
7
B23-GB4E-25-N ou -NL
CAD
NC
NC
B21-GB4A-25-BMH
70
30
38,5
41,5
33
40
8
63
5
10
16,2
20
20
M6
1200
7
B23-GB4E-25-H
CAD
NC
NC
B21-GB4A-25-BMC
70
30
38,5
41,5
33
33
8
63
5
10
16,2
20
20
M6
1200
7
B23-GB4E-25-HC
CAD
D
NC
B21-GB4A-30-BM
90
39
46,5
50,5
42
-
8
78
8,5
12
21,5
22
22
M6
2000
15
B23-GB4E-30-N ou -NL ou -HC
CAD
D
NC
B21-GB4A-30-BMH
90
39
46,5
50,5
42
45
8
78
8,5
12
21,5
22
22
M6
2000
15
B23-GB4E-30-H
CAD
NC
NC
B21-GB4A-35-BM
100
39
46,5
50,5
44
48
10
78
7,5
12
21,5
24
24
M8
2000
15
B23-GB4E-35-N ou -NL ou -HC
CAD
NC
NC
B21-GB4A-35-BMH
100
39
46,5
50,5
44
55
10
78
7,5
12
21,5
24
24
M8
2000
15
B23-GB4E-35-H
CAD
NC
NC
B21-GB4A-45-BM
120
44
46,5
50,5
60
-
14
78
9
12
32,6
26
26
M10
2000
15
B23-GB4E-45-N ou -NL ou -HC
CAD
NC
NC
B21-GB4A-45-BMH
120
44
46,5
50,5
60
70
14
78
9
12
32,6
26
26
M10
2000
15
B23-GB4E-45-H

1. La force de maintien indiquée est valable pour le couple de serrage de la manette donné.

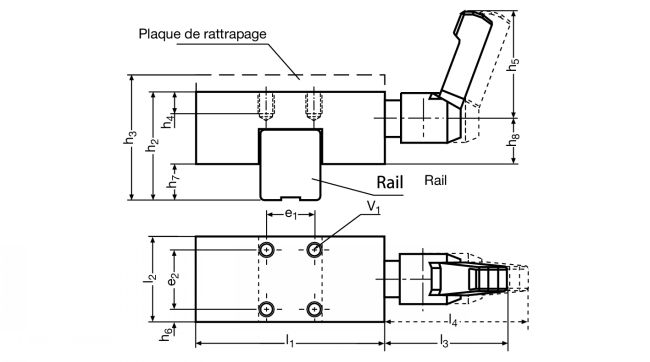

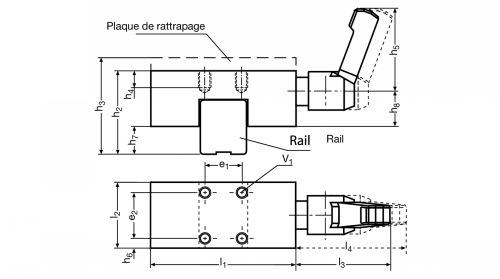

2. Lorsque cette cote est renseignée, le bloqueur est fourni avec une plaque de rattrapage permettant d?être à la même hauteur que celle du guidage correspondant (cote h1 du tableau).
