Vis à billes - B41-VBSU

B41-VBSU VIS À BILLES À BRIDE

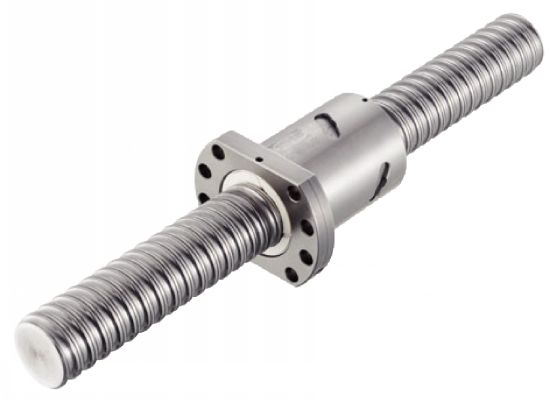

Photos

Vis à billes

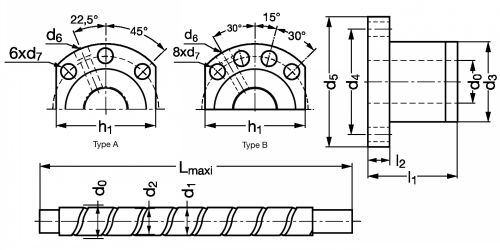

Dessins techniques

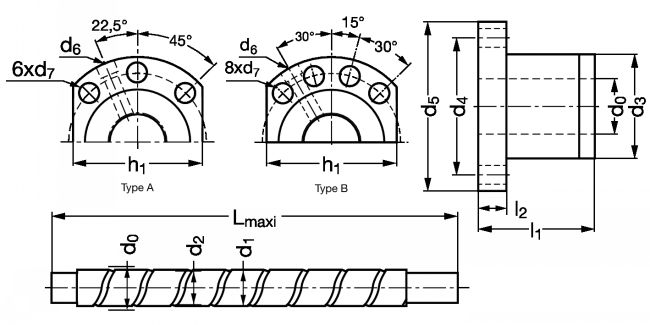

Vis à billes - Plan
Voir les produits associés
SNR
EXEMPLE DE COMMANDE : B41-VBSUE-2505-750-EF+ZLN11+RCO11

Informations

Vis à billes à bride - modèle B41-VBSU

MATIERE
- Écrou simple à bride pour montage simplifié.
- DIN 69051.
- Bride rectifiée pour centrage précis.
- Recyclage interne des billes.
- Diamètre de vis : 16 à 40 mm.
- Pas a droite.

SUR DEMANDE
- Autres diamètres et pas.

Documents

Schéma 0

Quantité

CAD
+

D
NC
B41-VBSUC-1605
Ecrou seul
16
5
A
17,08
17,08
13,9
28
48
5,5
38
10
40
50
M6
3000
4
13,53
29,93

D
NC
B41-VBSUC-1610
Ecrou seul
16
10
A
17,08
17,08
12,9
28
48
5,5
38
10
40
57
M6
3000
3
10,82
23,55

NC
NC
B41-VBSUC-2005
Ecrou seul
20
5
A
21,08
21,08
17,9
36
58
6,6
47
10
44
51
M6
3000
4
15,21
38

D
NC
B41-VBSUC-2505
Ecrou seul
25
5
A
26,08
26,08
22,9
40
62
6,6
51
10
48
51
M6
6000
4
16,91
48,09

D
NC
B41-VBSUC-2510
Ecrou seul
25
10
A
27,15
24,15
20,8
40
62
6,6
51
12
48
85
M6
6000
4
28,96
71,54

D
NC
B41-VBSUC-3205
Ecrou seul
32
5
A
33,08
33,08
29,9
50
80
9
65
12
62
52
M6
6000
4
18,85
62,21

D
NC
B41-VBSUC-3210
Ecrou seul
32
10
A
34,15
34,15
27,8
50
80
9
65
12
62
90
M6
6000
4
47,12
119,72

D
NC
B41-VBSUC-4005
Ecrou seul
40
5
B
41,08
41,08
37,9
63
93
9
78
14
70
55
M8
6000
4
20,69
78,34

D
NC
B41-VBSUC-4010
Ecrou seul
40
10
B
42,15
42,15
35,8
63
93
9
78
14
70
93
M8
6000
4
52,95
152

1. Pour des ensembles vis + écrou montés avec usinages, indiquer le sens de montage de l'écrou sur la vis : EF = bride orientée coté palier fixe (coté entraînement), EL = sens inverse de EF.
2. Formes d?usinage standard, composition et codification à partir de la page ***.
