Vanne de coupure manuelle - H00A

H00A VANNE DE COUPURE MANUELLE

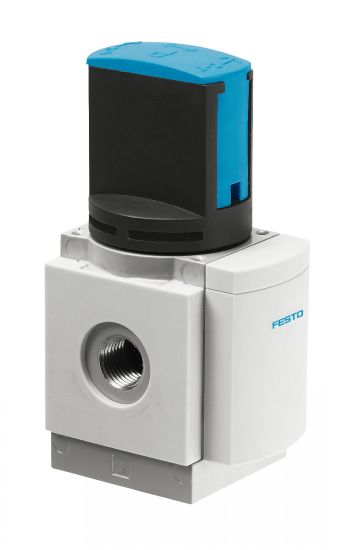

Photos

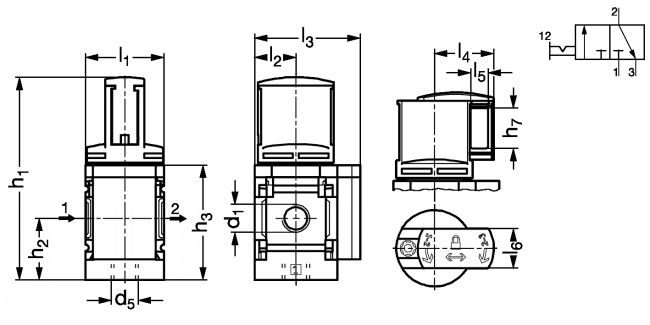

Dessins techniques

Informations

Vanne de coupure manuelle - modèle H00A

Utilisation
- Dans cet appareil, le filtre et le régulateur de pression constituent une seule et même unité.
- Le filtre fritté avec séparateur d'eau débarrasse l'air comprimé des impuretés, des particules, de la rouille et de l'eau de condensation.
Caractéristiques
- Pour air comprimé ISO 8573-1:2010 [-:4:-].
- Plage de pression : 0,8 à 14 bars.
- Finesse de filtration : 40µm.
- Qualité d'air en sortie : [7:4:4] suivant ISO 8573-1:2010.
- Plage de réglage de la pression : 0,7 à 12 bars.
- Températures : -10°C à +60°C.
- Purgeur de condensats : Manuel.
- Position de montage : Verticale +/-5°.
- Verouillable par cadenas.
Matières
- Corps : Aluminium.
- Bouton : Polyacétal/Polyoxyméthylène.
- Cuve de protection : Polycarbonate.
- Vitre : Polyamide.
- Elément filtrant : Polyéthylène.
- Membrane / joints : Caoutchouc nitrile.
Fournitures
- Manomètre inclus.

Quantité

CAD
+

NC
NC
H00A-VCM-A-1/8
A
1/8"
1/4''
40
21
54
30
9
20
104
31,5
59
20,6
1200
190

D
NC
H00A-VCM-A-1/4
A
1/4''
1/4''
40
21
54
30
9
20
104
31,5
59
20,6
2200
190

D
NC
H00A-VCM-B-3/8
B
3/8''
1/2''
62
31
76
45
10
24
150,9
45,5
84,5
28,2
3000
580

D
NC
H00A-VCM-B-1/2
B
1/2''
1/2''
62
31
76
45
10
24
150,9
45,5
84,5
28,2
5500
580

* Valeurs mesurées pour p1 = 6 bar, p2 = 5 bar, Delta p = 1 bar
