Pignon à chaîne simple en acier norme BS 04-1 - Pas 6 mm - A1-01-04

A1-01-04 PIGNON À CHAÎNE SIMPLE EN ACIER NORME BS 04-1 - PAS 6 MM

Photos

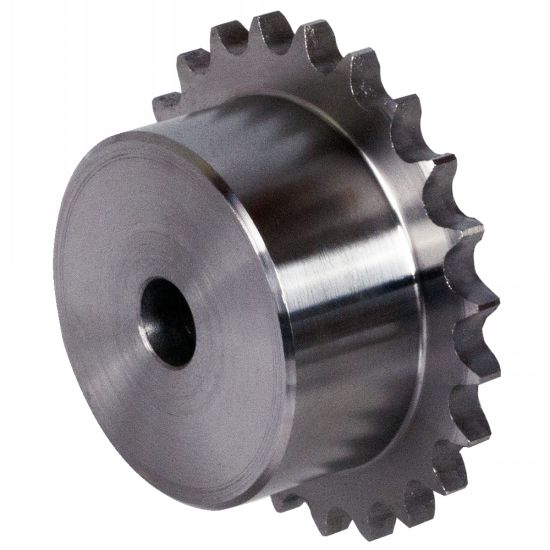

Pignon à chaîne simple en acier norme BS

Dessins techniques

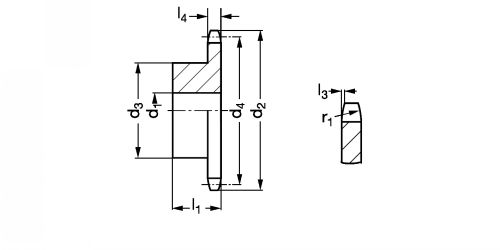

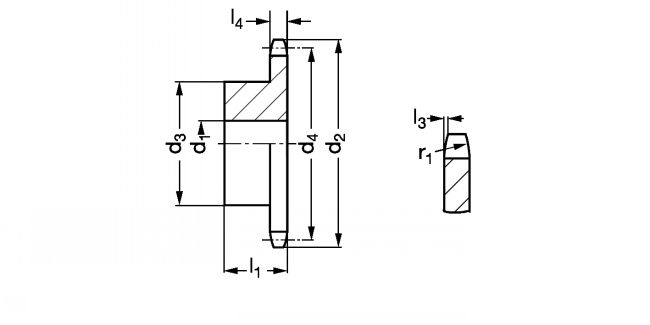

Pignon à chaîne simple en acier norme BS - Plan
Voir les produits associés
Direct Transmission
EXEMPLE DE COMMANDE : Référence
A1-01-04-8

Informations

Pignon à chaîne simple en acier norme BS 04-1 - Pas 6 mm - modèle A1-01-04

Matière
- Acier non trempé.
Utilisation
- Pour chaîne à rouleaux 04-1.
- Largeur intérieure : 2,8 mm.
- ø rouleau : 4 mm.
- l3 : 0,7 mm.
- l4 : 2,6 mm.
- r1 : 6 mm.

Documents

Schéma 0

Quantité

CAD
+

CAD
D
NC
A1-01-04-8

8
5
18,0
9,8
15,67
10
6
CAD
NC
NC
A1-01-04-9

9
5
19,9
11,5
17,54
10
8
CAD
D
NC
A1-01-04-10

10
6
21,7
13
19,42
10
10
CAD
NC
NC
A1-01-04-11

11
6
23,6
14
21,30
10
12
CAD
D
NC
A1-01-04-12

12
6
25,4
16
23,18
10
17
CAD
D
NC
A1-01-04-13

13
8
27,3
18
25,05
10
19
CAD
NC
NC
A1-01-04-14

14
8
29,2
20
26,96
10
24
CAD
D
NC
A1-01-04-15

15
8
31,0
20
28,86
10
25
CAD
D
NC
A1-01-04-16

16
8
33,0
20
30,76
13
33
CAD
NC
NC
A1-01-04-17

17
8
35,0
20
32,65
13
35
CAD
NC
NC
A1-01-04-18

18
8
36,9
20
34,55
13
37
CAD
D
NC
A1-01-04-19

19
8
38,8
20
36,44
13
38
CAD
D
NC
A1-01-04-20

20
8
40,7
20
38,34
13
42
CAD
D
NC
A1-01-04-21

21
8
42,6
25
40,25
13
56
CAD
NC
NC
A1-01-04-22

22
8
44,5
25
42,16
13
60
CAD
NC
NC
A1-01-04-23

23
8
46,4
25
44,06
13
63
CAD
D
NC
A1-01-04-24

24
8
48,3
25
45,96
13
64
CAD
D
NC
A1-01-04-25

25
8
50,2
25
47,87
13
65
CAD
NC
NC
A1-01-04-26

26
8
52,1
30
49,76
15
98
CAD
NC
NC
A1-01-04-27

27
8
54,0
30
51,67
15
101
CAD
NC
NC
A1-01-04-28

28
8
55,9
30
53,58
15
103
CAD
D
NC
A1-01-04-30

30
8
59,8
30
57,42
15
111
CAD
NC
NC
A1-01-04-32

32
8
63,6
30
61,21
15
118
CAD
NC
NC
A1-01-04-35

35
8
69,3
30
66,93
15
126
CAD
NC
NC
A1-01-04-36

36
8
71,2
30
68,84
15
132
CAD
NC
NC
A1-01-04-38

38
8
75,0
30
72,66
15
140
CAD
NC
NC
A1-01-04-40

40
8
78,9
30
76,47
15
146
CAD
NC
NC
A1-01-04-45

45
10
88,5
40
86,01
18
229
CAD
NC
NC
A1-01-04-57

57
12
111,4
50
108,93
20
530
CAD
NC
NC
A1-01-04-76

76
16
147,6
80
145,19
34
773
