A1-01-108 PIGNONS ALÉSÉS CLAVETÉS À DENTURE TRAITÉE 10 B1 - PAS 15,875 MM

Photos

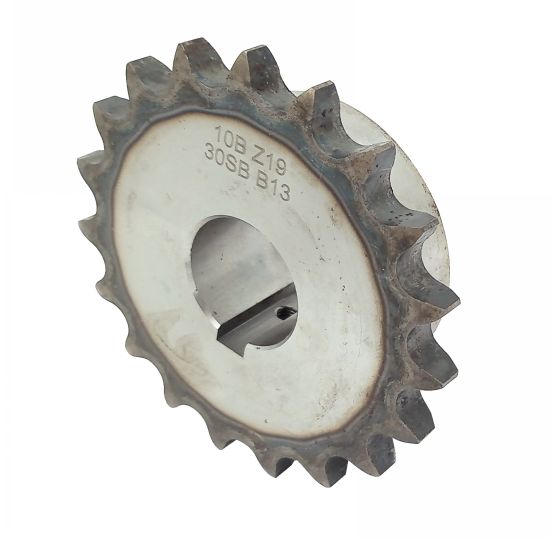

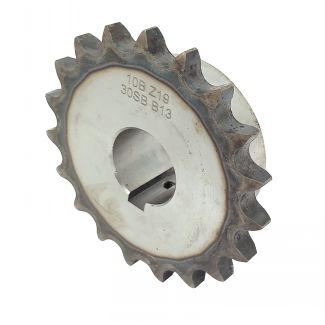

Pignons alésés clavetés à denture traitée

Dessins techniques

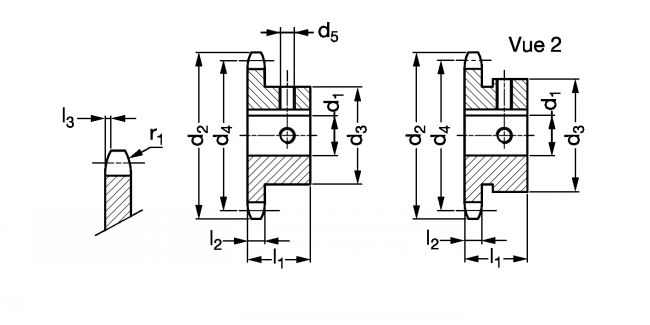

Pignons alésés clavetés à denture traitée - Plan
Voir les produits associés
Direct Transmission
EXEMPLE DE COMMANDE : Référence
A1-01-108

Informations

Pignons alésés clavetés à denture traitée 10 B1 - Pas 15,875 mm - modèle A1-01-108

Matière
- Acier C45.
Utilisation
- Pour chaîne à rouleaux 10B-1 :
- Largeur intérieure : 9,65 mm.
- ø rouleau : 10,16 mm.
- l2 = 9,1mm.
- l3 = 1,6mm.
- r1 = 16mm.

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
A1-01-108-11-25
11
63,2
56,34
47(1)
25
M6
30
0,29
CAD
NC
NC
A1-01-108-12-25
12
68,2
61,34
42
25
M6
30
0,3
CAD
NC
NC
A1-01-108-12-30
12
68,2
61,34
51(1)
30
M6
30
0,32
CAD
NC
NC
A1-01-108-13-20
13
73,2
66,32
47
20
M5
30
0,44
CAD
D
NC
A1-01-108-13-25
13
73,2
66,32
47
25
M6
30
0,39
CAD
D
NC
A1-01-108-13-30
13
73,2
66,32
47
30
M6
30
0,34
CAD
NC
NC
A1-01-108-14-20
14
78,2
71,34
52
20
M5
30
0,53
CAD
NC
NC
A1-01-108-14-25
14
78,2
71,34
52
25
M6
30
0,49
CAD
NC
NC
A1-01-108-14-30
14
78,2
71,34
52
30
M6
30
0,44
CAD
D
NC
A1-01-108-15-20
15
83,2
76,36
57
20
M5
30
0,65
CAD
NC
NC
A1-01-108-15-24
15
83,2
76,36
57
24
M6
30
0,61
CAD
D
NC
A1-01-108-15-25
15
83,2
76,36
57
25
M6
30
0,6
CAD
D
NC
A1-01-108-15-30
15
83,2
76,36
57
30
M6
30
0,55
CAD
D
NC
A1-01-108-15-35
15
83,2
76,36
57
35
M8
30
0,49
CAD
NC
NC
A1-01-108-16-20
16
88,3
81,37
60
20
M5
30
0,74
CAD
NC
NC
A1-01-108-16-25
16
88,3
81,37
60
25
M6
30
0,7
CAD
NC
NC
A1-01-108-16-30
16
88,3
81,37
60
30
M6
30
0,65
CAD
NC
NC
A1-01-108-17-20
17
93,3
86,39
60
20
M5
30
0,78
CAD
D
NC
A1-01-108-17-25
17
93,3
86,39
60
25
M6
30
0,74
CAD
D
NC
A1-01-108-17-30
17
93,3
86,39
60
30
M6
30
0,69
CAD
NC
NC
A1-01-108-18-25
18
98,3
91,42
70
25
M6
30
0,95
CAD
NC
NC
A1-01-108-18-30
18
98,3
91,42
70
30
M6
30
0,91
CAD
NC
NC
A1-01-108-18-35
18
98,3
91,42
70
35
M8
30
0,84
CAD
D
NC
A1-01-108-18-40
18
98,3
91,42
70
40
M10
30
0,77
CAD
NC
NC
A1-01-108-19-25
19
103,3
96,45
70
25
M6
30
1,02
CAD
D
NC
A1-01-108-19-30
19
103,3
96,45
70
30
M6
30
0,97
CAD
NC
NC
A1-01-108-19-35
19
103,3
96,45
70
35
M8
30
0,91
CAD
NC
NC
A1-01-108-20-20
20
108,4
101,49
65
20
M5
30
1,04
CAD
D
NC
A1-01-108-20-25
20
108,4
101,49
70
25
M6
30
1,07
CAD
NC
NC
A1-01-108-20-30
20
108,4
101,49
75
30
M6
30
1,11
CAD
NC
NC
A1-01-108-20-35
20
108,4
101,49
75
35
M8
30
1,05
CAD
NC
NC
A1-01-108-21-25
21
113,4
106,52
70
25
M6
30
1,12
CAD
NC
NC
A1-01-108-21-40
21
113,4
106,52
75
40
M10
30
1,03
CAD
D
NC
A1-01-108-22-24
22
118,4
111,55
70
24
M6
30
1,2
CAD
NC
NC
A1-01-108-23-25
23
123,5
116,58
70
25
M6
30
1,25
CAD
NC
NC
A1-01-108-25-25
25
133,6
126,66
70
25
M6
30
1,39
CAD
NC
NC
A1-01-108-25-30
25
133,6
126,66
80
30
M6
30
1,53
