Pignon à chaîne simple norme BS 10 B1 - Pas 15,875 mm - A1-01-10

A1-01-10 PIGNON À CHAÎNE SIMPLE NORME BS 10 B1 - PAS 15,875 MM

Photos

Dessins techniques

Informations

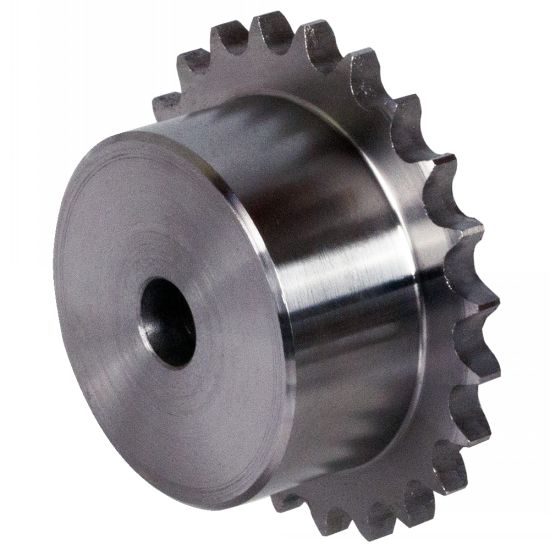

Pignon à chaîne simple norme BS 10 B1 - Pas 15,875 mm - modèle A1-01-10

Matière
- Acier ou fonte suivant la taille du pignon.
Utilisation

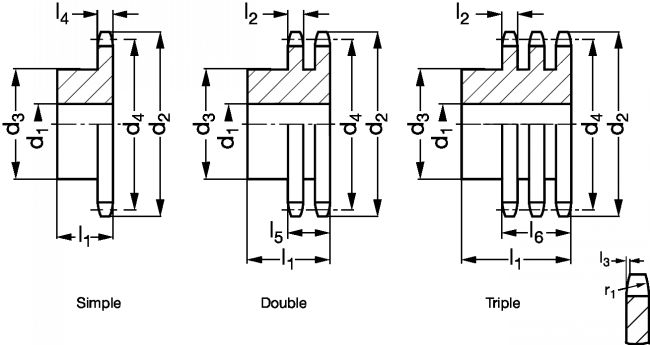

- Pour chaîne à rouleaux 10-B :
- Largeur intérieure : 9,65 mm.
- ø rouleau : 10,16 mm.
- l2 : 9 mm.
- l3 : 1,60 mm.
- l4 : 9,10 mm.
- l5 : 25,50 mm.
- l6 : 42,10 mm.
- r1 : 16 mm.
3D non disponible pour les roues fonte.

Quantité

CAD
+
CAD
D
NC
A1-01-10-8
Acier
8
10
48,4
25
41,48
25
0,12
CAD
NC
NC
A1-01-10-9
Acier
9
10
53,3
30
46,42
25
0,16
CAD
D
NC
A1-01-10-10
Acier
10
10
58,3
35
51,37
25
0,22
CAD
NC
NC
A1-01-10-11
Acier
11
12
63,2
37
56,34
30
0,29
CAD
D
NC
A1-01-10-12
Acier
12
12
68,2
42
61,34
30
0,37
CAD
D
NC
A1-01-10-13
Acier
13
12
73,2
47
66,32
30
0,46
CAD
D
NC
A1-01-10-14
Acier
14
12
78,2
52
71,34
30
0,56
CAD
D
NC
A1-01-10-15
Acier
15
12
83,2
57
76,36
30
0,67
CAD
D
NC
A1-01-10-16
Acier
16
12
88,3
60
81,37
30
0,76
CAD
D
NC
A1-01-10-17
Acier
17
12
93,3
60
86,39
30
0,88
CAD
D
NC
A1-01-10-18
Acier
18
14
98,3
70
91,42
30
1,01
CAD
D
NC
A1-01-10-19
Acier
19
14
103,3
70
96,45
30
1,15
CAD
D
NC
A1-01-10-20
Acier
20
14
108,4
75
101,49
30
1,21
CAD
D
NC
A1-01-10-21
Acier
21
16
113,4
75
106,52
30
1,35
CAD
D
NC
A1-01-10-22
Acier
22
16
118,4
80
111,55
30
1,41
CAD
D
NC
A1-01-10-23
Acier
23
16
123,5
80
116,58
30
1,47
CAD
D
NC
A1-01-10-24
Acier
24
16
128,5
80
121,62
30
1,54
CAD
D
NC
A1-01-10-25
Acier
25
16
133,6
80
126,66
30
1,60
CAD
NC
NC
A1-01-10-26
Acier
26
20
138,6
85
131,7
35
1,96
CAD
NC
NC
A1-01-10-27
Acier
27
20
143,6
85
136,75
35
2,04
CAD
D
NC
A1-01-10-28
Acier
28
20
148,7
90
141,78
35
2,25
CAD
D
NC
A1-01-10-29
Acier
29
20
153,7
90
146,83
35
2,33
CAD
D
NC
A1-01-10-30
Acier
30
20
158,8
90
151,87
35
2,41
CAD
D
NC
A1-01-10-31
Acier
31
20
163,8
95
156,92
35
2,64
CAD
D
NC
A1-01-10-32
Acier
32
20
168,9
95
161,95
35
2,73
CAD
NC
NC
A1-01-10-33
Acier
33
20
173,9
95
167
35
2,82
CAD
NC
NC
A1-01-10-34
Acier
34
20
178,9
95
172,05
35
2,92
CAD
NC
NC
A1-01-10-35
Acier
35
20
184
95
177,1
35
3,01
CAD
NC
NC
A1-01-10-36
Acier
36
20
189
100
182,15
35
3,27
CAD
D
NC
A1-01-10-37
Acier
37
20
194,1
100
187,2
35
3,37
CAD
D
NC
A1-01-10-38
Acier
38
20
199,1
100
192,24
35
3,47
CAD
D
NC
A1-01-10-39
Acier
39
20
204,2
100
197,29
35
3,58
CAD
D
NC
A1-01-10-40
Acier
40
20
209,2
100
202,34
35
2,32
CAD
NC
NC
A1-01-108-38
Roue fonte
38
24
199,1
80
192,24
40
2,88
CAD
D
NC
A1-01-108-45
Roue fonte
45
24
236
80
227,58
40
4,3
CAD
D
NC
A1-01-108-57
Roue fonte
57
24
296,6
90
288,18
45
7
CAD
D
NC
A1-01-108-76
Roue fonte
76
24
392,5
90
384,16
50
10,65
CAD
NC
NC
A1-01-108-95
Roue fonte
95
24
488,5
100
480,14
56
16,36

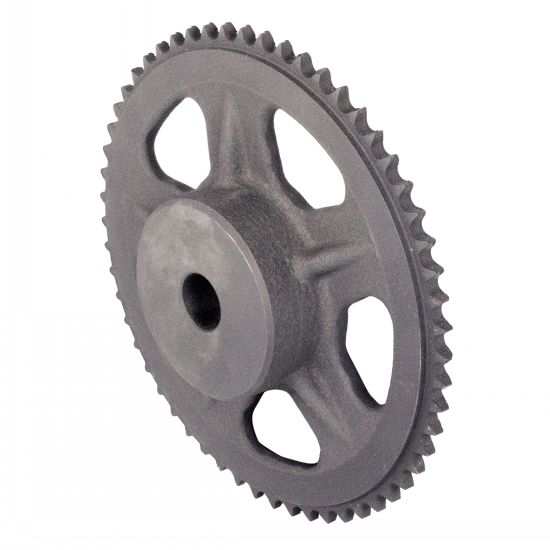

1. Roue en fonte
