Manomètre boîtier inox à bain glycérine - H0921-AR-INOX-GLY

H0921-AR-INOX-GLY MANOMÈTRE BOÎTIER INOX À BAIN RACCORD AU DOS DIAMÈTRE 100

Photos

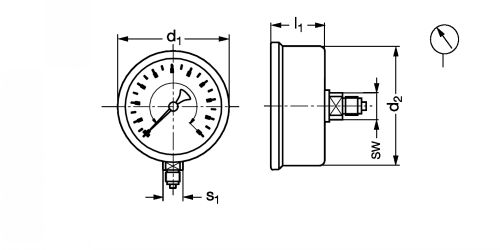

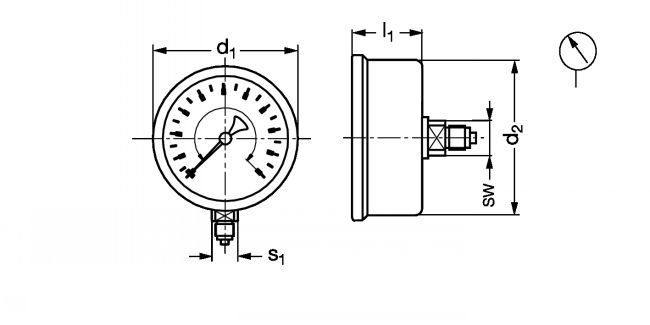

Dessins techniques

Informations

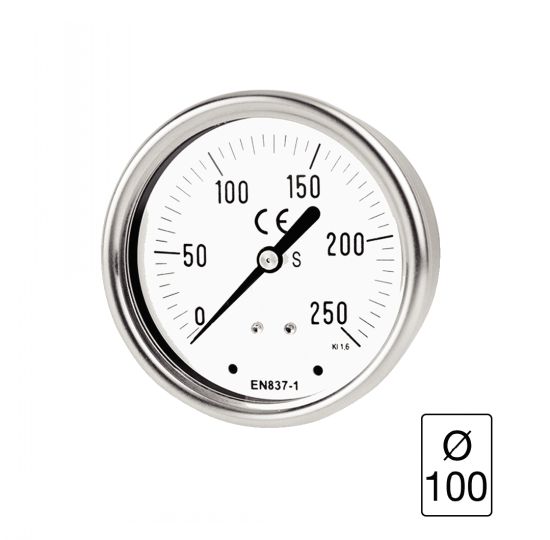

Manomètre boîtier inox à bain raccord au dos - modèle H0921-AR- INOX -GLY - Diamètre 100

Utilisation
- Pour application hydraulique : pompes, centrales, matériel agricole et TP, véhicules de transport.

Caractéristiques

- Conception : suivant la norme EN 837-1.
- Prise arrière (raccord au dos).
- Graduation : bars.
- Classe d'exactitude : 1,6% de l'étendue de mesure pour les D63 et D100; 2,5% de l'étendue de mesure pour les D50.
- Indice de protection IP 65.
- Température ambiante : -20°C à +70°C.
- Température fluide : -10°C à +70°C

Matières

Organe moteur : tube bronze.
- Mouvement laiton .
- Boîtier acier inox AISI 304.
- Lunette acier inox AISI 304 sertie sur bo\îtier.
- Collerette avant acier inox AISI 304.
- Cadran aluminium laqué blanc, ou plastiques, chiffres et traits noirs.
- Vitre polycarbonate.
- Raccord laiton .
- Liquide de remplissage : glycérine.

Sur demande
- Existe dans d'autres versions.

Quantité

CAD
+

D
NC
H0921-D100-AR-1/2-INOX-GLY-0/1
100
0/1
1/2"
33
107
22
550

D
NC
H0921-D100-AR-1/2-INOX-GLY-0/1,6
100
0/1,6
1/2"
33
107
22
550

D
NC
H0921-D100-AR-1/2-INOX-GLY-0/2,5
100
0/2,5
1/2"
33
107
22
550

D
NC
H0921-D100-AR-1/2-INOX-GLY-0/4
100
0/4
1/2"
33
107
22
550

D
NC
H0921-D100-AR-1/2-INOX-GLY-0/6
100
0/6
1/2"
33
107
22
550

D
NC
H0921-D100-AR-1/2-INOX-GLY-0/10
100
0/10
1/2"
33
107
22
550

D
NC
H0921-D100-AR-1/2-INOX-GLY-0/16
100
0/16
1/2"
33
107
22
550

D
NC
H0921-D100-AR-1/2-INOX-GLY-0/25
100
0/25
1/2"
33
107
22
550

D
NC
H0921-D100-AR-1/2-INOX-GLY-0/40
100
0/40
1/2"
33
107
22
550

D
NC
H0921-D100-AR-1/2-INOX-GLY-0/60
100
0/60
1/2"
33
107
22
550

D
NC
H0921-D100-AR-1/2-INOX-GLY-0/100
100
0/100
1/2"
33
107
22
550

D
NC
H0921-D100-AR-1/2-INOX-GLY-0/160
100
0/160
1/2"
33
107
22
550

D
NC
H0921-D100-AR-1/2-INOX-GLY-0/250
100
0/250
1/2"
33
107
22
550

NC
NC
H0921-D100-AR-1/2-INOX-GLY-0/300
100
0/300
1/2"
33
107
22
550

NC
NC
H0921-D100-AR-1/2-INOX-GLY-0/400
100
0/400
1/2"
33
107
22
550

NC
NC
H0921-D100-AR-1/2-INOX-GLY-0/600
100
0/600
1/2"
33
107
22
550
