Manomètre boîtier inox à bain glycérine - H0921-INOX-GLY - diamètre 40 - manomètre pression

H0921-RV-INOX-GLY MANOMÈTRE BOÎTIER INOX À BAIN RACCORD EN BAS DIAMÈTRE 50

Photos

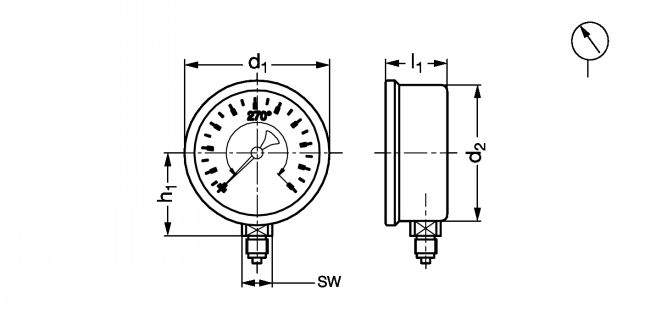

Dessins techniques

Informations

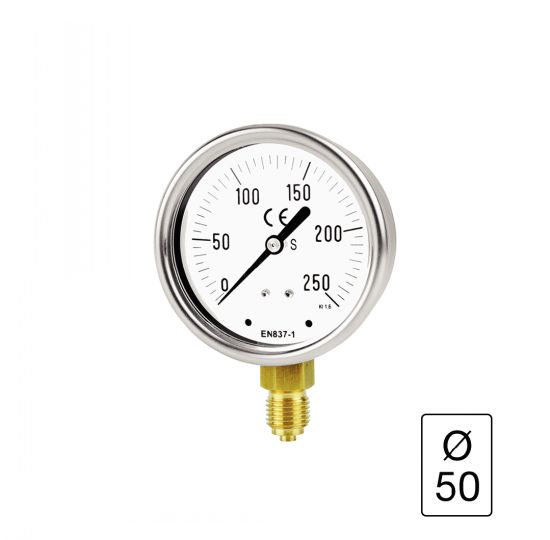

Manomètre boîtier inox à bain glycérine - modèle H0921- INOX -GLY - Diamètre 50

Utilisation
- Pour application hydraulique : pompes, centrales, matériel agricole et TP, véhicules de transport.

Caractéristiques
Conception suivant la norme EN 837-1.
- Prise arrière (raccord au dos).
- Graduation : bars.
- Classe d'exactitude : 1,6% de l'étendue de mesure pour les D63 et D100 ; 2,5% de l'étendue de mesure pour les D50.
- Indice de protection IP 65.
- Température ambiante : -20°C à +70°C.
- Température fluide : -10°C à +70°C.

Matières
- Organe moteur : tube bronze.
- Mouvement laiton .
- Boîtier acier inox AISI 304.
- Lunette acier inox AISI 304 sertie sur bo\îtier.
- Collerette avant acier inox AISI 304.
- Cadran aluminium laqué blanc, chiffres et traits noirs.
- Vitre polycarbonate.
- Raccord laiton .
- Liquide de remplissage : glycérine.

Sur demande
- Existe dans d'autres versions.

Quantité

CAD
+

NC
NC
H0921-D50-RV-1/4-INOX-GLY-0/1
52
0/1
1/4"
27
10
41
57
14
150

NC
NC
H0921-D50-RV-1/4-INOX-GLY-0/1,6
52
0/1,6
1/4"
27
10
41
57
14
150

NC
NC
H0921-D50-RV-1/4-INOX-GLY-0/2,5
52
0/2,5
1/4"
27
10
41
57
14
150

D
NC
H0921-D50-RV-1/4-INOX-GLY-0/4
52
0/4
1/4"
27
10
41
57
14
150

D
NC
H0921-D50-RV-1/4-INOX-GLY-0/6
52
0/6
1/4"
27
10
41
57
14
150

D
NC
H0921-D50-RV-1/4-INOX-GLY-0/10
52
0/10
1/4"
27
10
41
57
14
150

NC
NC
H0921-D50-RV-1/4-INOX-GLY-0/16
52
0/16
1/4"
27
10
41
57
14
150

NC
NC
H0921-D50-RV-1/4-INOX-GLY-0/25
52
0/25
1/4"
27
10
41
57
14
150

NC
NC
H0921-D50-RV-1/4-INOX-GLY-0/40
52
0/40
1/4"
27
10
41
57
14
150

NC
NC
H0921-D50-RV-1/4-INOX-GLY-0/60
52
0/60
1/4"
27
10
41
57
14
150

D
NC
H0921-D50-RV-1/4-INOX-GLY-0/100
52
0/100
1/4"
27
10
41
57
14
150

D
NC
H0921-D50-RV-1/4-INOX-GLY-0/160
52
0/160
1/4"
27
10
41
57
14
150

D
NC
H0921-D50-RV-1/4-INOX-GLY-0/250
52
0/250
1/4"
27
10
41
57
14
150

NC
NC
H0921-D50-RV-1/4-INOX-GLY-0/300
52
0/300
1/4"
27
10
41
57
14
150
