Manomètre boitier inox à bain glycérine - H0921RVINOXGLY63

H0921-RV-INOX-GLY MANOMÈTRE BOITIER INOX À BAIN RACCORD EN BAS DIAMÈTRE 63

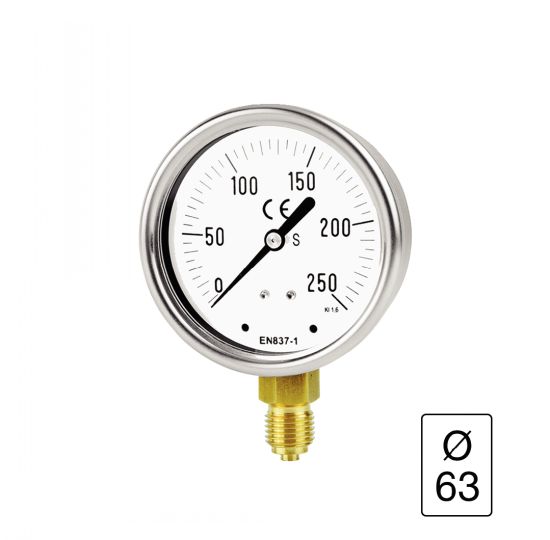

Photos

Nouveau

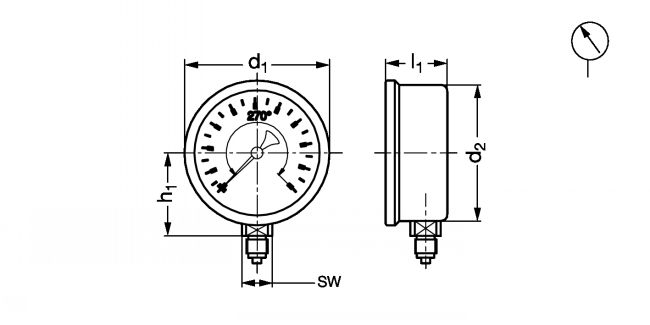

Dessins techniques

Informations

Manomètre boitier inox à bain glycérine - modèle H0921- INOX -GLY - Diamètre 63

Matière
- Organe moteur : tube bronze.
- Mouvement laiton .
- Boîtier acier inox AISI 304.
- Lunette acier inox AISI 304 serie sur boitier.
- Collerette avant acier inox AISI 304.
- Cadran aluminium laqué blanc, chiffres et traits noirs.
- Vitre polycarbonate.
- Raccord laiton .
- Liquide de remplissage : glycérine.
Caractéristiques
- Conception : suivant la norme EN 837-1.
- Prise verticale (raccord en bas).
- Graduation : bar.
- Classe d'exactitude : 1,6% de l'étendue de mesure pour les D63 et D100; 2,5% de l'étendue de mesure pour les D50.
- Indice de protection IP 65.
- Température d'utilisation :
. ambiante : -20°C à +70°C.
. fluide : -10°C à +70°C.
Application
- Hydraulique : pompes, centrales, matériel agricole et TP, véhicules de transport.
Sur demande
- Autres versions.

Quantité

CAD
+

D
NC
H0921-D63-RV-1/4-INOX-GLY-1/0
62,6
-1/0
1/4"
30
10
45
68
14
200

NC
NC
H0921-D63-RV-1/4-INOX-GLY-1/1,5
62,6
-1/1,5
1/4"
30
10
45
68
14
220

NC
NC
H0921-D63-RV-1/4-INOX-GLY-1/3
62,6
-1/3
1/4"
30
10
45
68
14
200

NC
NC
H0921-D63-RV-1/4-INOX-GLY-1/5
62,6
-1/5
1/4"
30
10
45
68
14
200

NC
NC
H0921-D63-RV-1/4-INOX-GLY-1/9
62,6
-1/9
1/4"
30
10
45
68
14
200

NC
NC
H0921-D63-RV-1/4-INOX-GLY-0/1
62,6
0/1
1/4"
30
10
45
68
14
200

NC
NC
H0921-D63-RV-1/4-INOX-GLY-0/1,6
62,6
0/1,6
1/4"
30
10
45
68
14
200

D
NC
H0921-D63-RV-1/4-INOX-GLY-0/2,5
62,6
0/2,5
1/4"
30
10
45
68
14
200

D
NC
H0921-D63-RV-1/4-INOX-GLY-0/4
62,6
0/4
1/4"
30
10
45
68
14
200

D
NC
H0921-D63-RV-1/4-INOX-GLY-0/6
62,6
0/6
1/4"
30
10
45
68
14
200

D
NC
H0921-D63-RV-1/4-INOX-GLY-0/10
62,6
0/10
1/4"
30
10
45
68
14
200

D
NC
H0921-D63-RV-1/4-INOX-GLY-0/16
62,6
0/16
1/4"
30
10
45
68
14
200

D
NC
H0921-D63-RV-1/4-INOX-GLY-0/25
62,6
0/25
1/4"
30
10
45
68
14
200

D
NC
H0921-D63-RV-1/4-INOX-GLY-0/40
62,6
0/40
1/4"
30
10
45
68
14
200

D
NC
H0921-D63-RV-1/4-INOX-GLY-0/60
62,6
0/60
1/4"
30
10
45
68
14
200

NC
NC
H0921-D63-RV-1/4-INOX-GLY-0/100
62,6
0/100
1/4"
30
10
45
68
14
200

D
NC
H0921-D63-RV-1/4-INOX-GLY-0/160
62,6
0/160
1/4"
30
10
45
68
14
200

D
NC
H0921-D63-RV-1/4-INOX-GLY-0/250
62,6
0/250
1/4"
30
10
45
68
14
200

NC
NC
H0921-D63-RV-1/4-INOX-GLY-0/300
62,6
0/300
1/4"
30
10
45
68
14
200

D
NC
H0921-D63-RV-1/4-INOX-GLY-0/400
62,6
0/400
1/4"
30
10
45
68
14
200

NC
NC
H0921-D63-RV-1/4-INOX-GLY-0/600
62,6
0/600
1/4"
30
10
45
68
14
200
