Manomètre boitier inox à bain glycérine - H0921RVINOXGLY100

H0921-RV-INOX-GLY MANOMÈTRE BOITIER INOX À BAIN RACCORD EN BAS DIAMÈTRE 100

Photos

Nouveau

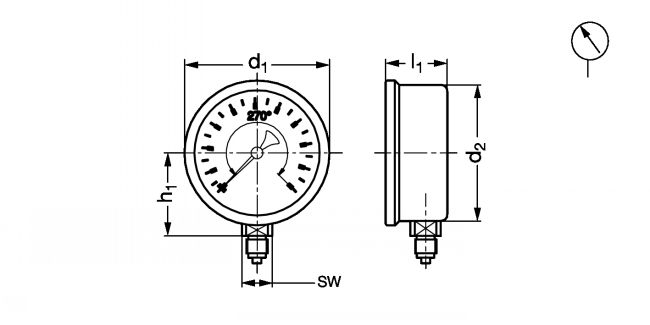

Dessins techniques

Informations

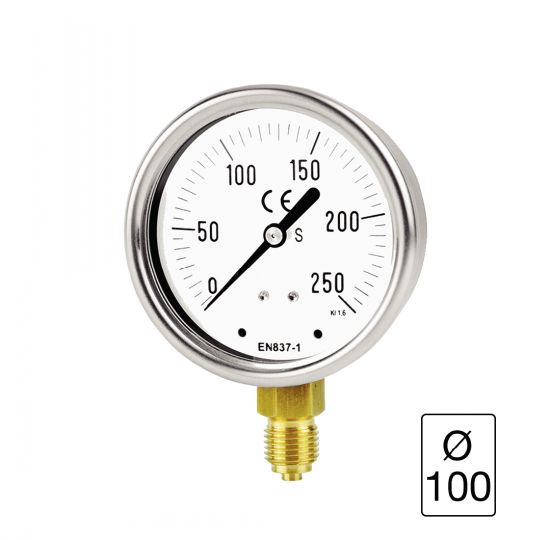

Manomètre boitier inox à bain glycérine - modèle H0921- INOX -GLY - Diamètre 100

Matière
- Organe moteur : tube bronze.
- Mouvement laiton .
- Boîtier acier inox AISI 304.
- Lunette acier inox AISI 304 serie sur boitier.
- Collerette avant acier inox AISI 304.
- Cadran aluminium laqué blanc, chiffres et traits noirs.
- Vitre polycarbonate.
- Raccord laiton .
- Liquide de remplissage : glycérine.
Caractéristiques
- Conception : suivant la norme EN 837-1.
- Prise verticale (raccord en bas).
- Graduation : bar.
- Classe d'exactitude : 1,6% de l'étendue de mesure pour les D63 et D100; 2,5% de l'étendue de mesure pour les D50.
- Indice de protection IP 65.
- Température d'utilisation :
. ambiante : -20°C à +70°C.
. fluide : -10°C à +70°C.
Application
- Hydraulique : pompes, centrales, matériel agricole et TP, véhicules de transport.
Sur demande
- Autres versions.

Quantité

CAD
+

D
NC
H0921-D100-RV-1/2-INOX-GLY-1/0
100
-1/0
1/2"
33
11
72
107
22
600

NC
NC
H0921-D100-RV-1/2-INOX-GLY-1/1,5
100
-1/1,5
1/3"
33
11
72
107
22
600

NC
NC
H0921-D100-RV-1/2-INOX-GLY-1/3
100
-1/3
1/4"
33
11
72
107
22
600

NC
NC
H0921-D100-RV-1/2-INOX-GLY-1/5
100
-1/5
1/5"
33
11
72
107
22
600

NC
NC
H0921-D100-RV-1/2-INOX-GLY-1/9
100
-1/9
1/6"
33
11
72
107
22
600

NC
NC
H0921-D100-RV-1/2-INOX-GLY-0/1
100
0/1
1/7"
33
11
72
107
22
600

NC
NC
H0921-D100-RV-1/2-INOX-GLY-0/1,6
100
0/1,6
1/8"
33
11
72
107
22
600

NC
NC
H0921-D100-RV-1/2-INOX-GLY-0/2,5
100
0/2,5
1/9"
33
11
72
107
22
600

NC
NC
H0921-D100-RV-1/2-INOX-GLY-0/4
100
0/4
1/10"
33
11
72
107
22
600

D
NC
H0921-D100-RV-1/2-INOX-GLY-0/6
100
0/6
1/11"
33
11
72
107
22
600

D
NC
H0921-D100-RV-1/2-INOX-GLY-0/10
100
0/10
1/12"
33
11
72
107
22
600

D
NC
H0921-D100-RV-1/2-INOX-GLY-0/16
100
0/16
1/13"
33
11
72
107
22
600

NC
NC
H0921-D100-RV-1/2-INOX-GLY-0/25
100
0/25
1/14"
33
11
72
107
22
600

NC
NC
H0921-D100-RV-1/2-INOX-GLY-0/40
100
0/40
1/15"
33
11
72
107
22
600

D
NC
H0921-D100-RV-1/2-INOX-GLY-0/60
100
0/60
1/16"
33
11
72
107
22
600

NC
NC
H0921-D100-RV-1/2-INOX-GLY-0/100
100
0/100
1/17"
33
11
72
107
22
600

D
NC
H0921-D100-RV-1/2-INOX-GLY-0/160
100
0/160
1/18"
33
11
72
107
22
600

NC
NC
H0921-D100-RV-1/2-INOX-GLY-0/250
100
0/250
1/19"
33
11
72
107
22
600

NC
NC
H0921-D100-RV-1/2-INOX-GLY-0/300
100
0/300
1/20"
33
11
72
107
22
600

NC
NC
H0921-D100-RV-1/2-INOX-GLY-0/400
100
0/400
1/21"
33
11
72
107
22
600

NC
NC
H0921-D100-RV-1/2-INOX-GLY-0/600
100
0/600
1/22"
33
11
72
107
22
600
