Manchon expansible ETP-CLASSIC - A5-51

A5-51 MANCHON EXPANSIBLE ETP-CLASSIC EN ACIER

Photos

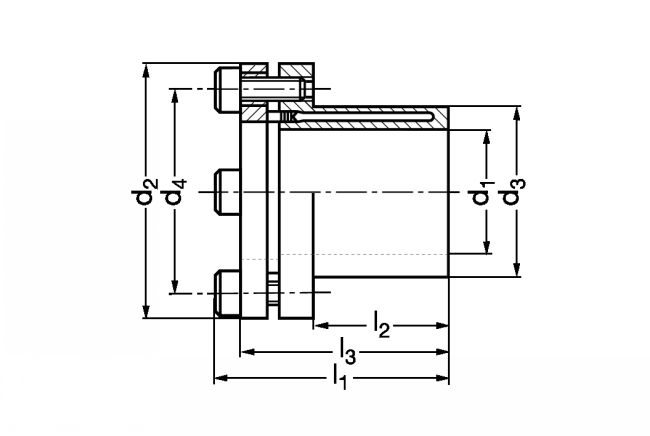

Dessins techniques

Informations

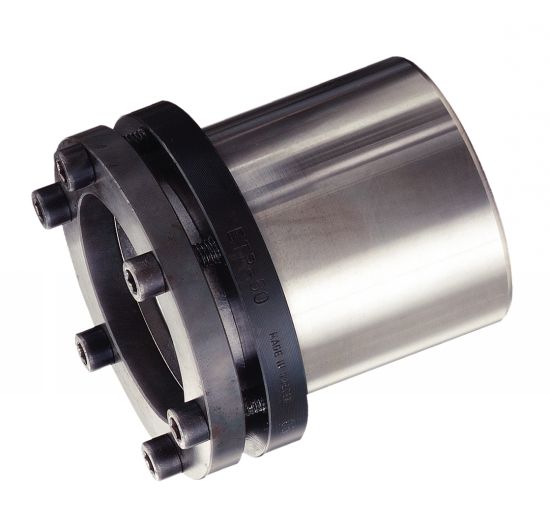

Manchon expansible ETP-CLASSIC en acier - modèle A5-51

Matière
- Acier.
Caractéristiques
- Arbre h8 - k6 (taille 15 seulement h7).
- Utilisation d'arbre k6 - couple transmissible (+20%).
- Utilisation d'arbre h9 - couple transmissible (-25%).
- Moyeu H7.
- Efforts transmissibles maxi (vis serrées au couple indiqué) :
. Couple maximum transmissible à 20°C avec effort axial nul.
. Effort axial maximum transmissibleà 20°C avec couple nul.
. Moment de torsion autorisé 5% du couple transmissible.
Utilisation
- Température : -30°C à +85°C.

Quantité

CAD
+
CAD
D
NC
A5-51-15
15
38
23
28,5
35
17
30
55
7,3
7,3
3
M 5
6
0,019
0,10
CAD
D
NC
A5-51-19
19
45
28
35
42
21
37
100
10,6
10,6
3
M 5
8
0,045
0,17
CAD
D
NC
A5-51-20
20
45
28
35
42
22
37
125
12,5
12,5
3
M 5
8
0,043
0,16
CAD
D
NC
A5-51-22
22
49
32
40
42
22
37
135
12,3
12,3
4
M 5
8
0,063
0,20
CAD
D
NC
A5-51-24
24
49
34
40
45
25
40
200
16,7
16,7
4
M 5
8
0,066
0,20
CAD
D
NC
A5-51-25
25
49
34
40
48
27
43
250
20
20
4
M 5
8
0,067
0,20
CAD
D
NC
A5-51-28
28
55
39
46
50
29
45
300
21,4
21,4
4
M 5
8
0,112
0,27
CAD
D
NC
A5-51-30
30
57
41
47,5
52
32
47
420
28
28
4
M 5
8
0,133
0,30
CAD
D
NC
A5-51-32
32
60
43
50,5
57
34
52
420
26,3
26,3
4
M 5
8
0,18
0,35
CAD
D
NC
A5-51-35
35
63
47
53,5
60
37
55
650
37,1
37,1
6
M 5
8
0,23
0,41
CAD
D
NC
A5-51-38
38
65
50
56
64
41
59
750
39,5
39,5
6
M 5
8
0,277
0,44
CAD
D
NC
A5-51-40
40
70
53
60,5
68
43
63
940
47
47
6
M 5
8
0,408
0,57
CAD
NC
NC
A5-51-42
42
70
55
60,5
70
45
65
940
44,8
44,8
6
M 5
8
0,414
0,56
CAD
NC
NC
A5-51-45
45
77
59
66,5
75
49
69
1290
57,3
57,3
6
M 6
13
0,636
0,73
CAD
NC
NC
A5-51-48
48
80
62
69,5
79
52
73
1570
65,4
65,4
6
M 6
13
0,761
0,80
CAD
D
NC
A5-51-50
50
83
65
72,5
82
53
76
1900
76
76
6
M 6
13
0,943
0,91
CAD
NC
NC
A5-51-55
55
88
71
78
88
58
82
2500
90,9
90,9
8
M 6
13
1,301
1,09
CAD
D
NC
A5-51-60
60
95
77
84,5
96
64
90
3400
113
113
8
M 6
13
1,959
1,40
CAD
NC
NC
A5-51-65
65
102
84
91
102
68
96
3500
108
108
8
M 6
13
2,78
1,72
CAD
D
NC
A5-51-70
70
113
90
99
107
72
99
5200
149
149
6
M 8
32
4,035
2,09
CAD
NC
NC
A5-51-75
75
118
95
104
122
85
114
6300
168
168
6
M 8
32
5,5
2,51
CAD
NC
NC
A5-51-80
80
123
100
109
128
90
120
8800
220
220
6
M 8
32
8,1
2,68
CAD
NC
NC
A5-51-90
90
135
112
121
141
100
133
11000
244
244
8
M 8
32
12,2
3,52
CAD
D
NC
A5-51-100
100
148
125
134
153
110
145
15500
310
310
8
M 8
32
19,95
4,87
