Guidage à 4 rangées de billes - Etroit long - B24-GBXE-HL

B24-GBXE-HL GUIDAGE À 4 RANGÉES DE BILLES - ETROIT LONG ACIER RÉSISTANT À LA CORROSION

Photos

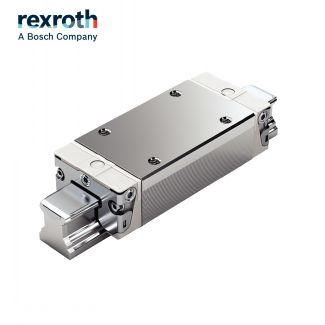

Guidage à 4 rangées de billes - Etroit long

Dessins techniques

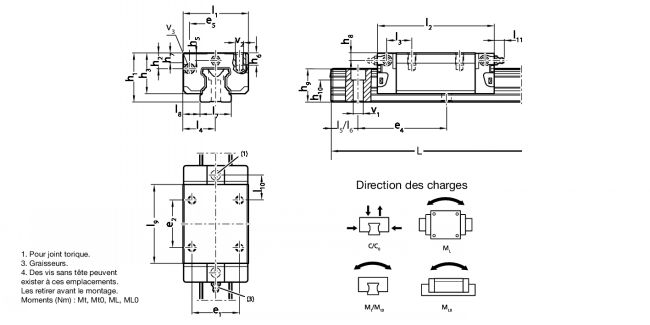

Guidage à 4 rangées de billes - Etroit long - Plan
Bosch Rexroth
EXEMPLE DE COMMANDE : Référence
B24-GBXE-15-HL-W1-100

Informations

Guidage à 4 rangées de billes - Etroit long acier résistant à la corrosion - modèle B24-GBXE-HL

Caractéristiques
- Toutes les pièces métalliques sont en acier résistant à la corrosion selon DIN EN 10088.
- Toutes les pièces en matière plastique sont en matériaux certifiés FDA.

Exécution
- Chariot standard à 4 rangées de billes.
- Précharge standard B : précharge légère (2% de la charge de base dynamique C).
- Si L > L maxi, le rail est livré en plusieurs tronçons repérés (usinage AR).
- Interchangeabilité: rails et chariots peuvent être commandés et livrés séparément.

Lubrification
- Sans première lubrification à la graisse.
- Sans huile de conservation.

Utilisation
- Industrie alimentaire.
- Industrie de l'emballage.
