Frette extérieure type HSD - A5-HSD 23

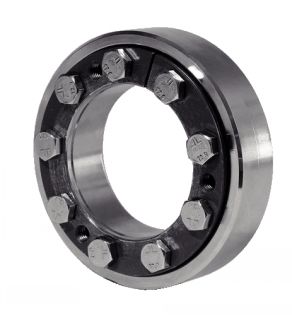

A5-HSD 23 FRETTE EXTÉRIEURE TYPE HSD POUR TRANSMISSION COUPLES TRÈS ÉLEVÉS

Photos

Dessins techniques

Informations

Matière
- Acier.
Application
- Liaison arbre/moyeu creux.
Caractéristiques
- Le nombre de vis représentées sur le dessin 3D ne correspond pas au nombre de vis livrées.
- En cas de présence de moments de torsion, il conviendra de privilégier un moyeu en 42CrM04 trempé.
- Le moyeu doit avoir une résistance mécanique supérieure à 360 N/mm².
- Etat de surface de l'arbre et la pièce à assembler : Ra < 3,2 um.
Sur demande
- Acier inoxydable.
- Nous consulter pour des valeurs dw différentes.

Quantité

CAD
+
CAD
D
NC
A5-HSD-140-23-135
135
100 / 105 / 115
230
174
144
74
60
10
M16
240
26 / 30 / 37
523 / 562 / 641
13
CAD
NC
NC
A5-HSD-140-23-140
140
100 / 105 / 115
230
174
144
74
60
10
M16
240
26 / 30 / 37
523 / 562 / 641
13
CAD
NC
NC
A5-HSD-155-23-150
150
110 /115 / 125
263
194
159
80
66
10
M16
240
36 / 40 / 48
646 / 687 / 772
19
CAD
NC
NC
A5-HSD-155-23-155
155
110 /115 / 125
263
194
159
80
66
10
M16
240
36 / 40 / 48
646 / 687 / 772
19
CAD
NC
NC
A5-HSD-165-23-160
160
120 / 125 / 135
290
204
169
88
72
10
M16
240
50 / 55 / 66
828 / 877 / 977
26
CAD
NC
NC
A5-HSD-165-23-165
165
120 / 125 / 135
290
204
169
88
72
10
M16
240
50 / 55 / 66
828 / 877 / 977
26
CAD
NC
NC
A5-HSD-175-23-170
170
130 / 135 / 145
300
214
179
88
72
11
M16
240
61 / 67 / 79
943 / 993 / 1094
27
CAD
NC
NC
A5-HSD-175-23-175
175
130 / 135 / 145
300
214
179
88
72
11
M16
240
61 / 67 / 79
943 / 993 / 1094
27
CAD
NC
NC
A5-HSD-185-23-180
180
140 / 145 /155
320
232
189
112
92
12
M20
470
89 / 96 / 113
1269 / 1330 / 1455
40
CAD
NC
NC
A5-HSD-185-23-185
185
140 / 145 /155
320
232
189
112
92
12
M20
470
89 / 96 / 113
1269 / 1330 / 1455
40
CAD
NC
NC
A5-HSD-200-23-195
195
150 / 155 /165
340
246
204
112
92
12
M20
470
104 / 113 / 130
1391 / 1453 / 1577
44
CAD
NC
NC
A5-HSD-200-23-200
200
150 / 155 /165
340
246
204
112
92
12
M20
470
104 / 113 / 130
1391 / 1453 / 1577
44

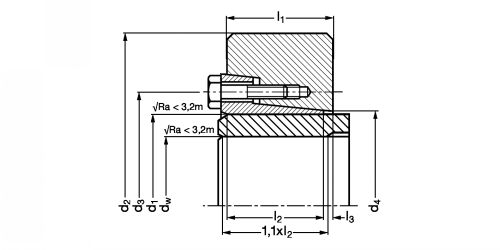

1. dw H7/h6 H7/g6>160.
2. l1 Largeur de la frette non serrée.
3. l2 Longueur de la portée inférieure.
4. l3 frette non serrée.
5. Vis DIN 933 Cl 10.9. Nombre de vis variable selon fabrication.
Ts : couple maximum de serrage des vis.
T : couple maximum transmissible lorsque F=0.
F : effort axial maximum T=0.
Les notions de couple sont données à titre d'exemple pour les valeurs dw affichées.
