Frette extérieure type HSD - A5-HSD 83

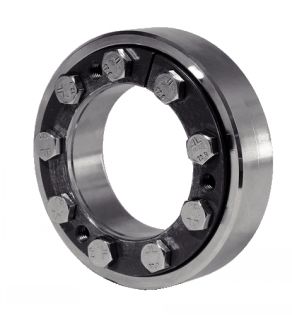

A5-HSD 83 FRETTE EXTÉRIEURE TYPE HSD POUR TRANSMISSION COUPLES TRÈS ÉLEVÉS

Photos

Dessins techniques

Informations

Matière
- Acier.
Application
- Liaison arbre/moyeu creux.
Caractéristiques
- Le nombre de vis représentées sur le dessin 3D ne correspond pas au nombre de vis livrées.
- En cas de présence de moments de torsion, il conviendra de privilégier un moyeu en 42CrM04 trempé.
- Le moyeu doit avoir une résistance mécanique supérieure à 360 N/mm².
- Etat de surface de l'arbre et la pièce à assembler : Ra < 3,2 um.
Sur demande
- Acier inoxydable.
- Nous consulter pour des valeurs dw différentes.

Quantité

CAD
+
CAD
NC
NC
A5-HSD-140-83-135
135
100 / 105 / 115
230
174
144
74
60
10
M16
295
30 / 34 / 42
607 / 650 / 737
13
CAD
NC
NC
A5-HSD-140-83-140
135
100 / 105 / 115
230
174
144
74
60
10
M16
295
30 / 34 / 42
607 / 650 / 737
13
CAD
NC
NC
A5-HSD-155-83-150
150
110 / 115 / 125
263
194
159
80
66
10
M16
295
45 / 49 / 60
810 / 860 / 959
19
CAD
NC
NC
A5-HSD-155-83-155
155
110 / 115 / 125
263
194
159
80
66
10
M16
295
45 / 49 / 60
810 / 860 / 959
19
CAD
NC
NC
A5-HSD-165-83-160
160
120 / 125 / 135
290
204
169
88
72
10
M16
295
63 / 69 / 83
1047 / 1105 / 1223
26
CAD
NC
NC
A5-HSD-165-83-165
165
120 / 125 / 135
290
204
169
88
72
10
M16
295
63 / 69 / 83
1047 / 1105 / 1223
26
CAD
NC
NC
A5-HSD-175-83-170
170
130 / 135 / 145
300
214
179
88
72
11
M16
295
73 / 80 / 94
1121 / 1178 / 1292
27
CAD
NC
NC
A5-HSD-175-83-175
175
130 / 135 / 145
300
214
179
88
72
11
M16
295
73 / 80 / 94
1121 / 1178 / 1292
27
CAD
NC
NC
A5-HSD-185-83-180
180
140 / 145 / 155
320
232
189
112
92
12
M20
570
106 /115 / 134
1512 / 1582 / 1723
40
CAD
NC
NC
A5-HSD-185-83-185
185
140 / 145 / 155
320
232
189
112
92
12
M20
570
106 /115 / 134
1512 / 1582 / 1723
40
CAD
NC
NC
A5-HSD-200-83-195
195
150 / 155 / 165
340
246
204
112
92
12
M20
570
126 / 136 / 157
1685 / 1757 / 1900
44
CAD
NC
NC
A5-HSD-200-83-200
200
150 / 155 / 165
340
246
204
112
92
12
M20
570
126 / 136 / 157
1685 / 1757 / 1900
44

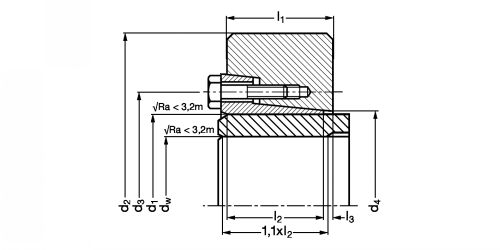

1. dw H7/h6 H7/g6>160.
2. l1 Largeur de la frette non serrée.
3. l2 Longueur de la portée inférieure.
4. l3 frette non serrée.
5. Vis DIN 933 Cl 10.9. Nombre de vis variable selon fabrication.
Ts : couple maximum de serrage des vis.
T : couple maximum transmissible lorsque F=0.
F : effort axial maximum T=0.
Les notions de couple sont données à titre d'exemple pour les valeurs dw affichées.
