Filtre régulateur lubrificateur - H07A

H07A FILTRE RÉGULATEUR LUBRIFICATEUR

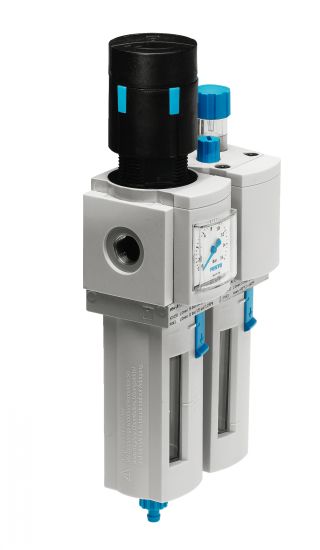

Photos

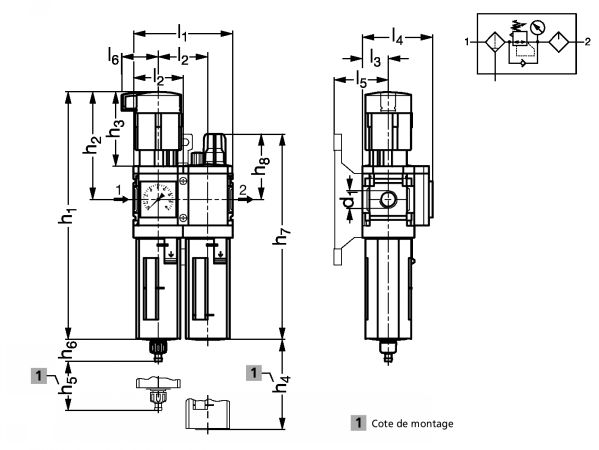

Dessins techniques

Informations

Filtre régulateur lubrificateur - modèle H07A

Matières
- Corps : Aluminium moulé sous pression.
- Bouton : Polyamide / Polyacétal.
- Cuve de protection : Polycarbonate.
- Vitre : Polyamide.
- Elément filtrant : Polyéthylène.
- Membrane / joints : Caoutchouc nitrile.
- Sans cuivre ni PTFE.
Caractéristiques

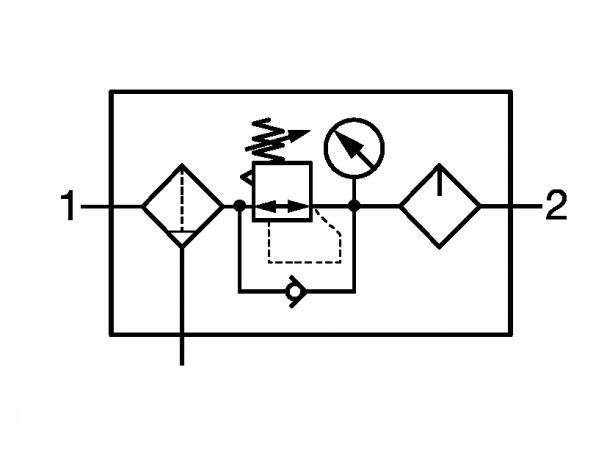

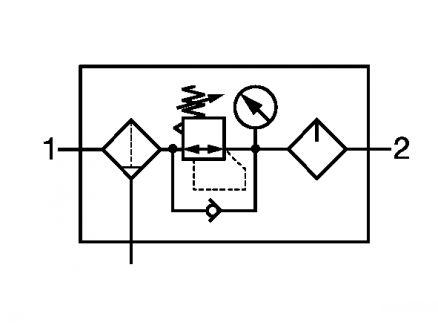

- Filtre, régulateur et lubrificateur en une seule unité.
- Le filtre fritté avec séparateur d'eau débarrasse l'air comprimé des impuretés, des particules, de la rouille et de l'eau de condensation.
Utilisation
- Pour air comprimé ISO 8573\-1:2010 [- :4:- ].
- Pression d'entrée : de 1,5 à 14 bars.
- Finesse de filtration : 40µm.
- Qualité d'air en sortie : [7:4:-] suivant ISO 8573\-1:2010 .
- Plage de réglage de la pression : 0,5 à 12 bars.
- Températures : -10°C à +60°C.
- Purgeur de condensats : Manuelle.
- Position de montage : Verticale +/-5°.
- Verouillable par cadenas.
- Conformes RoHS.

Quantité

CAD
+

D
NC
H07A-FR/L-A-1/8
A
G1/8''
80,4
40,2
21
57
44
29,7
201
87
60
80
25
17,7
167
53
850
500

D
NC
H07A-FR/L-A-1/4
A
G1/4''
80,4
40,2
21
57
44
29,7
201
87
60
80
25
17,7
167
53
900
500

D
NC
H07A-FR/L-B-3/8
B
G3/8''
124
62
31
77
54
38,8
284,8
134,5
95,5
130
68
15,5
215,3
65,6
3500
1495

D
NC
H07A-FR/L-B-1/2
B
G1/2''
124
62
31
77
54
38,8
284,8
134,5
95,5
130
68
15,5
215,3
65,6
3700
1495
