Engrenage à vis cylindrique - Montage carter - A1-76

A1-76 ENGRENAGE À VIS CYLINDRIQUE - MONTAGE CARTER ENTRAXE 80 MM +0,1

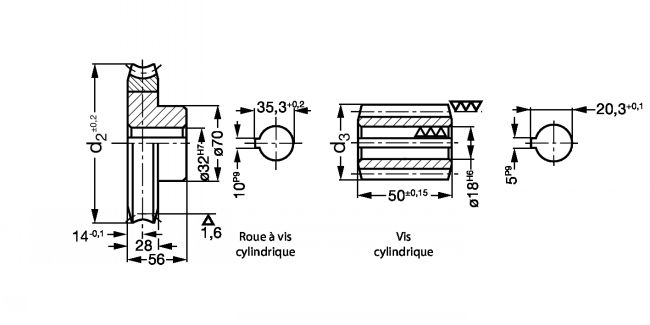

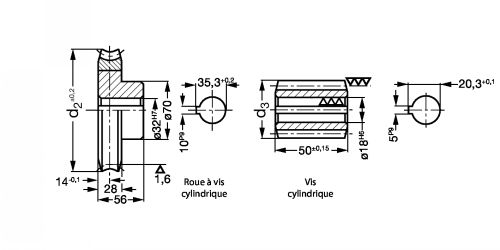

Dessins techniques

Informations

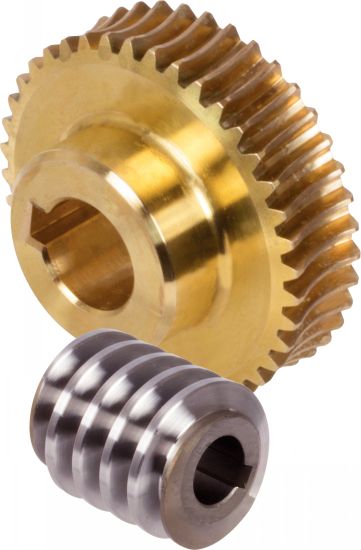

Engrenage à vis cylindrique - Montage carter Entraxe 80 mm +0,1 - modèle A1-76

Matières
- Roue à vis cylindrique : laiton CuZn40Al2 spécial.
- Vis cylindrique : 11SMnPb30 avec contrôle de fissures, cémenté HV 620-700, rectifié.
Caractéristiques
- Angle d'inclinaison à droite.
- Angle de pression : 15°.
Utilisation
- Montage dans le carter sans usinage, donc installation rapide.

Quantité

CAD
+
CAD
NC
NC
A1-763-6

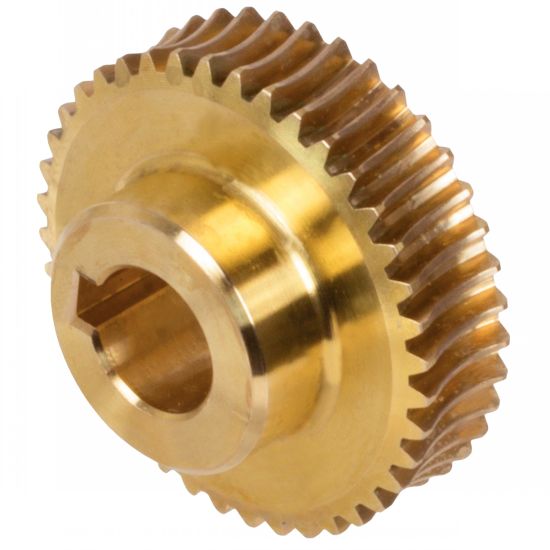

Roue à vis cylindrique
6,75 : 1
27
4
-
132
-
150
0,79
23º 35'
2900
CAD
NC
NC
A1-763-12
Roue à vis cylindrique
12 : 1
48
2,5
-
132,5
-
243
0,75
16º 36'
3200
CAD
NC
NC
A1-763-20
Roue à vis cylindrique
20 : 1
40
3
-
130,5
-
296
0,63
8º 58'
3033
CAD
D
NC
A1-763-30
Roue à vis cylindrique
30 : 1
30
4
-
132,5
-
348
0,53
5º 44'
2900
CAD
NC
NC
A1-763-50
Roue à vis cylindrique
50 : 1
50
2,5
-
132,5
-
248
0,45
4º 6'
3200
CAD
NC
NC
A1-763-80
Roue à vis cylindrique
80 : 1
80
1,5
-
124,5
-
213
0,30
2º 9'
2900
CAD
NC
NC
A1-764-6

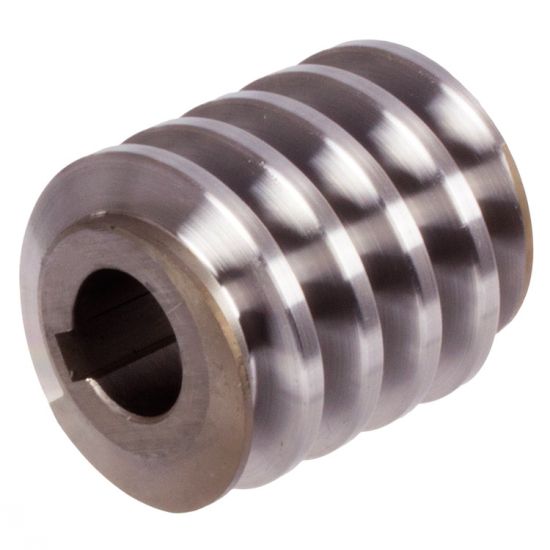

Vis cylindrique-Abre creux
6,75 : 1
-
4
4
-
48
150
0,79
23º 35'
280
CAD
NC
NC
A1-764-12
Vis cylindrique-Abre creux
12 : 1
-
2,5
4
-
40
243
0,75
16º 36'
270
CAD
NC
NC
A1-764-20
Vis cylindrique-Abre creux
20 : 1
-
3
2
-
44,5
296
0,63
8º 58'
340
CAD
D
NC
A1-764-30
Vis cylindrique-Abre creux
30 : 1
-
4
1
-
48
348
0,53
5º 44'
380
CAD
D
NC
A1-764-50
Vis cylindrique-Abre creux
50 : 1
-
2,5
1
-
40
248
0,45
4º 6'
266
CAD
NC
NC
A1-764-80
Vis cylindrique-Abre creux
80 : 1
-
1,5
1
-
43
213
0,30
2º 9'
380

2. Rendement n : les données relatives au rendement sont des valeurs communiquées à titre purement indicatif étant donné qu'en plus de l'angle d'hélice, la disposition des paliers, la lubrification, la vitesse et le montage influencent également celui-ci.
3.Couple maxi pour 2800 tr/min.
