Engrenage à vis cylindrique - Montage carter Entraxe 31 mm +0,05 - A1-68

A1-68 ENGRENAGE À VIS CYLINDRIQUE - MONTAGE CARTER ENTRAXE 31 MM +0,05

Photos

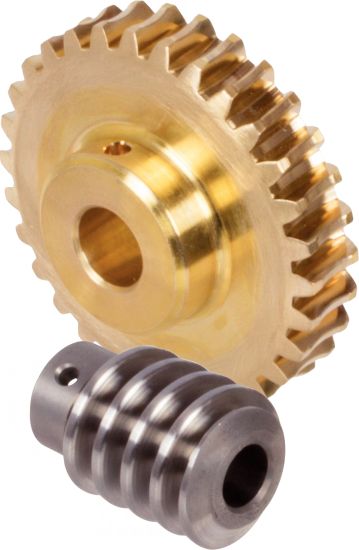

Engrenage à vis cylindrique - Montage carter

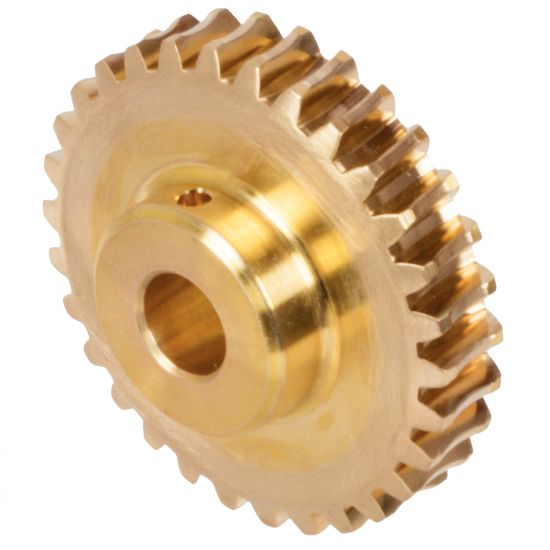

Roue

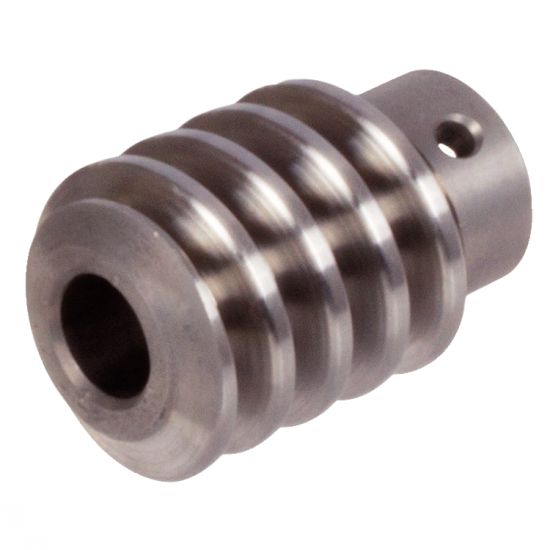

Vis

Dessins techniques

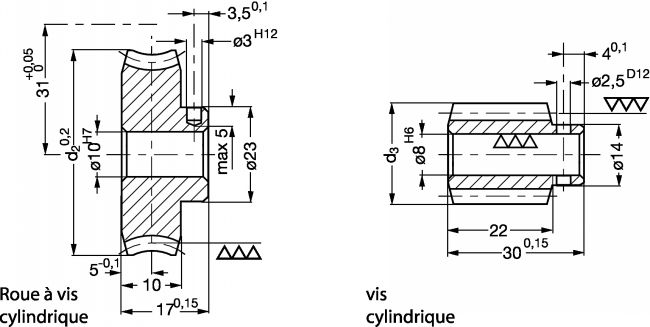

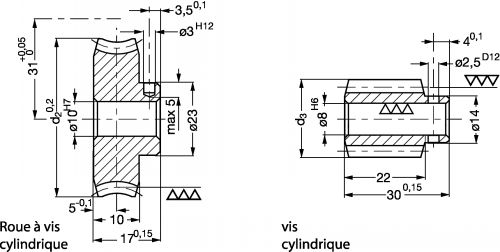

Engrenage à vis cylindrique -Montage carter - Plan
Mädler
EXEMPLE DE COMMANDE : Réf.+Réf.
A1-683-2+A1-684-2

Informations

Engrenage à vis cylindrique - Montage carter Entraxe 31 mm +0,05 - modèle A1-68

Matières
- Roue à vis cylindrique : laiton CuZn40Al2 spécial.
- Vis cylindrique : 11SMnPb30 avec contrôle de fissures, cémenté HV 620-700, rectifié.
Caractéristiques
- Angle d'inclinaison à droite.
- Angle de pression : 15°.
Utilisation
- Montage dans le carter sans usinage, donc installation rapide.

Documents

Schéma 0

Quantité

CAD
+

CAD
D
NC
A1-683-2

Roue à vis cylindrique
2,5 : 1(1)
25
1,25
-
46,9
-
4,4
0,82
45º 15'
132
CAD
NC
NC
A1-683-5

Roue à vis cylindrique
5 : 1
30
1,30
-
46,5
-
9,5
0,78
23º 46'
150
CAD
NC
NC
A1-683-7

Roue à vis cylindrique
7 : 1
28
1,50
-
48,8
-
9,7
0,75
20º 32'
128
CAD
NC
NC
A1-683-8

Roue à vis cylindrique
8,33 : 1
25
1,75
-
51,0
-
10,0
0,74
19º 49'
150
CAD
NC
NC
A1-683-10

Roue à vis cylindrique
10 : 1
30
1,40
-
47,0
-
9,5
0,68
12º 50'
130
CAD
NC
NC
A1-683-12

Roue à vis cylindrique
12 : 1
36
1,25
-
50,0
-
12,1
0,69
13º 55'
150
CAD
NC
NC
A1-683-15

Roue à vis cylindrique
15 : 1
30
1,50
-
50,0
-
10,7
0,64
10º 40'
145
CAD
NC
NC
A1-683-18

Roue à vis cylindrique
18 : 1
36
1,25
-
48,8
-
10,3
0,59
8º 44'
145
CAD
NC
NC
A1-683-20

Roue à vis cylindrique
20 : 1
60
0,75
-
48,0
-
8,3
0,57
7º 49'
145
CAD
NC
NC
A1-683-22

Roue à vis cylindrique
22 : 1
44
1
-
48,0
-
9,6
0,53
6º 29'
138
CAD
D
NC
A1-683-23

Roue à vis cylindrique
23 : 1
23
2,00
-
52,0
-
10,5
0,56
7º 29'
148
CAD
NC
NC
A1-683-24

Roue à vis cylindrique
24 : 1
24
1,75
-
47,0
-
9,2
0,48
5º 4'
125
CAD
NC
NC
A1-683-25

Roue à vis cylindrique
25 : 1
25
1,75
-
48,5
-
9,6
0,49
5º 35'
132
CAD
NC
NC
A1-683-28

Roue à vis cylindrique
28 : 1
28
1,50
-
46,5
-
9,1
0,44
4º 20'
125
CAD
NC
NC
A1-683-30

Roue à vis cylindrique
30 : 1
30
1,50
-
48,8
-
10,3
0,47
5º 7'
142
CAD
NC
NC
A1-683-38

Roue à vis cylindrique
38 : 1
38
1,25
-
51,2
-
11,4
0,46
5º 1'
158
CAD
NC
NC
A1-683-45

Roue à vis cylindrique
45 : 1
45
1
-
48,8
-
9,5
0,37
3º 23'
142
CAD
D
NC
A1-683-50

Roue à vis cylindrique
50 : 1
50
0,90
-
48,0
-
9,0
0,35
3º 3'
143
CAD
NC
NC
A1-683-55

Roue à vis cylindrique
55 : 1
55
0,90
-
52,0
-
10,4
0,40
4º 12'
172
CAD
NC
NC
A1-683-60

Roue à vis cylindrique
60 : 1
60
0,75
-
48,0
-
8,2
0,31
2º 33'
144
CAD
NC
NC
A1-683-70

Roue à vis cylindrique
70 : 1
70
0,70
-
52,0
-
9,0
0,34
3º 7'
170
CAD
NC
NC
A1-683-75

Roue à vis cylindrique
75 : 1
75
0,60
-
47,0
-
7,3
0,26
2º 2'
143
CAD
NC
NC
A1-683-90

Roue à vis cylindrique
90 : 1
90
0,50
-
48,0
-
6,4
0,23
1º 41'
143
CAD
NC
NC
A1-683-100

Roue à vis cylindrique
100 : 1
100
0,50
-
52,7
-
7,4
0,28
2º 24'
175
CAD
NC
NC
A1-684-2

Vis cylindrique
2,5 : 1(1)
-
1,25
10
-
20,10
4,4
0,82
45º 15'
39
CAD
NC
NC
A1-684-5

Vis cylindrique
5 : 1
-
1,30
6
-
21,95
9,5
0,78
23º 46'
52
CAD
NC
NC
A1-684-7

Vis cylindrique
7 : 1
-
1,50
4
-
20,10
9,7
0,75
20º 32'
47
CAD
NC
NC
A1-684-8

Vis cylindrique
8,33 : 1
-
1,75
3
-
19,00
10,0
0,74
19º 49'
29
CAD
NC
NC
A1-684-10

Vis cylindrique
10 : 1
-
1,40
3
-
21,70
9,5
0,68
12º 50'
44
CAD
NC
NC
A1-684-12

Vis cylindrique
12 : 1
-
1,25
3
-
18,10
12,1
0,69
13º 55'
40
CAD
NC
NC
A1-684-15

Vis cylindrique
15 : 1
-
1,50
2
-
19,20
10,7
0,64
10º 40'
32
CAD
NC
NC
A1-684-18

Vis cylindrique
18 : 1
-
1,25
2
-
18,96
10,3
0,59
8º 44'
33
CAD
NC
NC
A1-684-20

Vis cylindrique
20 : 1
-
0,75
3
-
18,04
8,3
0,57
7º 49'
34
CAD
NC
NC
A1-684-22

Vis cylindrique
22 : 1
-
1
2
-
19,70
9,6
0,53
6º 29'
39
CAD
NC
NC
A1-684-23

Vis cylindrique
23 : 1
-
2
1
-
19,35
10,5
0,56
7º 29'
28
CAD
D
NC
A1-684-24

Vis cylindrique
24 : 1
-
1,75
1
-
23,30
9,2
0,48
5º 4'
49
CAD
NC
NC
A1-684-25

Vis cylindrique
25 : 1
-
1,75
1
-
21,50
9,6
0,49
5º 35'
40
CAD
NC
NC
A1-684-28

Vis cylindrique
28 : 1
-
1,50
1
-
22,85
9,1
0,44
4º 20'
49
CAD
NC
NC
A1-684-30

Vis cylindrique
30 : 1
-
1,50
1
-
19,80
10,3
0,47
5º 7'
54
CAD
NC
NC
A1-684-38

Vis cylindrique
38 : 1
-
1,25
1
-
16,80
11,4
0,46
5º 1'
24
CAD
NC
NC
A1-684-45

Vis cylindrique
45 : 1
-
1
1
-
18,93
9,5
0,37
3º 23'
36
CAD
D
NC
A1-684-50

Vis cylindrique
50 : 1
-
0,90
1
-
18,70
9,0
0,35
3º 3'
35
CAD
NC
NC
A1-684-55

Vis cylindrique
55 : 1
-
0,90
1
-
14,10
10,4
0,40
4º 12'
17
CAD
NC
NC
A1-684-60

Vis cylindrique
60 : 1
-
0,75
1
-
18,40
8,2
0,31
2º 33'
35
CAD
NC
NC
A1-684-70

Vis cylindrique
70 : 1
-
0,70
1
-
14,30
9,0
0,34
3º 7'
19
CAD
NC
NC
A1-684-75

Vis cylindrique
75 : 1
-
0,60
1
-
18,10
7,3
0,26
2º 2'
35
CAD
NC
NC
A1-684-90

Vis cylindrique
90 : 1
-
0,50
1
-
18,00
6,4
0,23
1º 41'
35
CAD
NC
NC
A1-684-100

Vis cylindrique
100 : 1
-
0,50
1
-
12,96
7,4
0,28
2º 24'
16

1. Vis cylindrique seulement polie. La roue à vis possède une denture hélicoïdale.
2. Rendement n : les données relatives au rendement sont des valeurs communiquées à titre purement indicatif étant donné qu'en plus de l'angle d'hélice, la disposition des paliers, la lubrification, la vitesse et le montage influencent également celui-ci.
3.Couple maxi pour 2800 tr/min.
