A1-77 ENGRENAGE À VIS CYLINDRIQUE - MONTAGE CARTER ENTRAXE 100 MM ±0,03

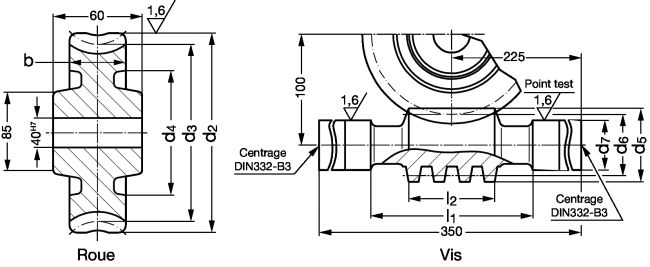

Dessins techniques

Informations

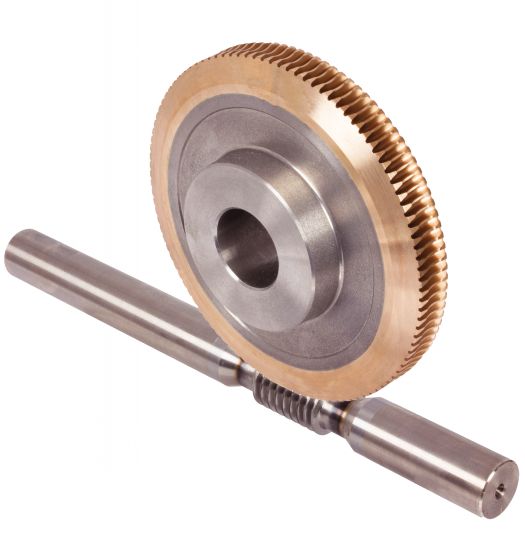

Engrenage à vis cylindrique - Montage carter Entraxe 100 mm ±0,03 - modèle A1-77

Matières

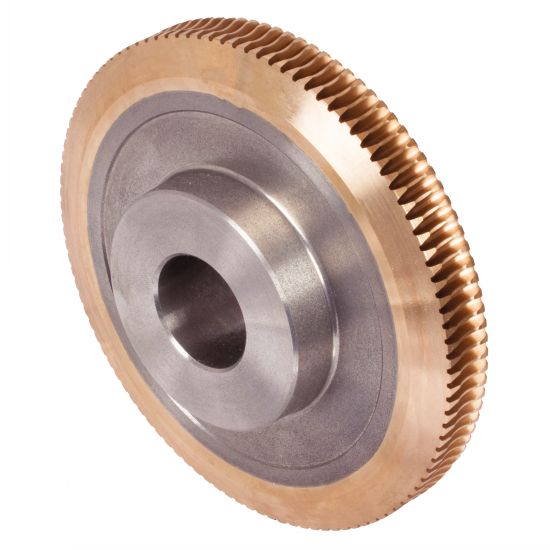

- Roue à vis cylindrique avec moyeu en fonte GG et roue dentée en bronze G-CuSn12Ni.

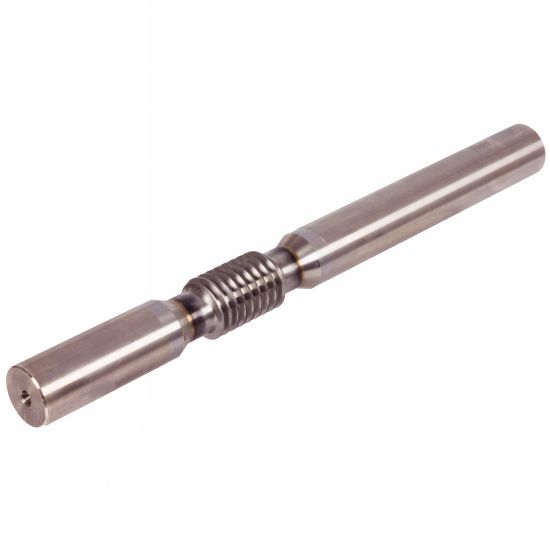

- Vis cylindrique en acier C45 trempé, flancs de filets rectifiés. Bouts d'arbres non trempés.
Caractéristiques
- Les valeurs de rendement sont données à titre indicatif, la vitesse de rotation, la lubrification, le montage influent également sur le rendement.
- Auto blocage : jusqu'au rapport de réduction 39:1 : pas d'auto blocage.
- Au delà du rapport de réduction 62:1 : auto blocage.
Utilisation
- Des chocs et des vibrations peuvent supprimer l'auto blocage. D'autres facteur liés à la lubrification, à la vitesse de glissement, et aux charges peuvent également générer des propriétés de glissement si favorables qu'elles exercent une influence négative sur l'auto blocage. Cette notion d'auto blocage est donc donnée à titre indicative et sans garantie de notre part.

Quantité

CAD
+
CAD
NC
NC
A1-773-26
Roue
26:1
3,15
52
-
26
176
166,5
115
-
-
-
-
-
430
0,84
5,15
CAD
NC
NC
A1-773-29
Roue
29:1
5
29
-
38
165
150
-
-
-
-
-
-
550
0,75
5,8
CAD
NC
NC
A1-773-39
Roue
39:1
4
39
-
32
172
160
-
-
-
-
-
-
470
0,76
5,7
CAD
NC
NC
A1-773-82
Roue
82:1
2
82
-
26
170,5
164,5
118
-
-
-
-
-
450
0,62
4,7
CAD
NC
NC
A1-773-107
Roue
107:1
1,6
107
-
26(2)
177
172
128
-
-
-
-
-
300
0,59
4,5
CAD
NC
NC
A1-775-26
Vis
26:1
3,15
-
2

-
-
-
39,8
33,5
40,5
110
58
-
0,84
3,05
CAD
NC
NC
A1-775-29
Vis
29:1
5
-
1

-
-
-
60
50
40,5
110
70
-
0,75
3,86
CAD
NC
NC
A1-775-39
Vis
39:1
4
-
1

-
-
-
48
40
40,5
110
64
-
0,76
3,3
CAD
D
NC
A1-775-62
Vis
62:1
2,5
-
1

-
-
-
47,5
42,5
40,5
90
50
-
0,66
3,5
CAD
NC
NC
A1-775-82
Vis
82:1
2
-
1

-
-
-
39,5
35,5
40,5
90
46
-
0,62
3,2
CAD
NC
NC
A1-775-107
Vis
107:1
1,6
-
1

-
-
-
31,2
28
30,5
90
42
-
0,59
1,85

1. Rendement n : les données relatives au rendement sont des valeurs communiquées à titre purement indicatif étant donné qu'en plus de l'angle d'hélice, la disposition des paliers, la lubrification, la vitesse et le montage influencent également celui-ci.
2. Largeur du corps de base : 26 mm, section conique de denture avec une largeur de dent en pointe de 20 mm.
3.Couple maxi pour 1500 tr/min.
