Engrenage spiro-conique en acier Module 3,0 - A1-52

A1-52 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 3,0

Photos

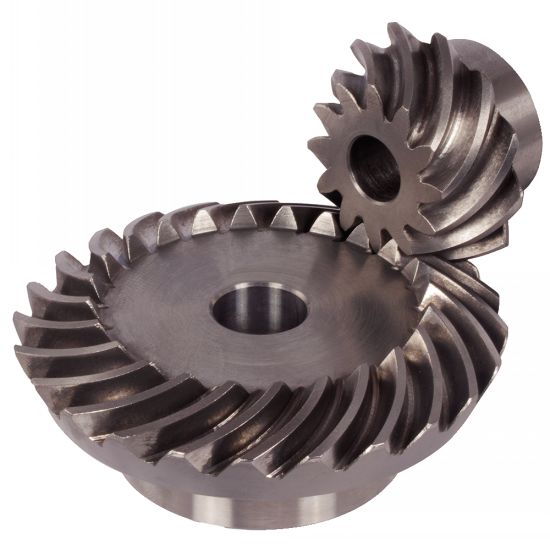

Engrenage spiro-conique en acier

Dessins techniques

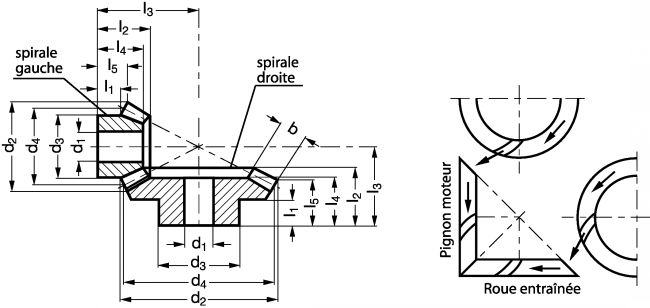

Engrenage spiro-conique en acier - Plan
Voir les produits associés
Mädler
EXEMPLE DE COMMANDE : Couple complet
A1-52-20-20

Informations

Engrenage spiro-conique en acier Module 3,0 - modèle A1-52 - Couple spiro-conique

Matière
- Acier 16MnCr5.
Caractéristiques
- Denture spirale cyclo-palloide.
- Flancs de dents trempés par induction.
- Qualité de denture : 8 DIN 3967.
- Angle des axes : 90°.
- Moyeux et alésages non trempés.
Utilisation
- Les roues fonctionnent par paire au rapport indiqué dans le tableau.
L'ensemble de ces deux roues forme un engrenage
Sur demande
- Livrable avec rainure de clavette.

Documents

Schéma 0

Quantité

CAD
+
CAD
NC
NC
A1-52-20-20
1 : 1
20
25(1)
104,24
68
100
23
17
43,39
75
36
27,13
216
2600
CAD
NC
NC
A1-52-25-25
1 : 1
25
25(1)
116,24
64
112
22
18
41,68
80
34
26,13
257
2800
CAD
NC
NC
A1-52-16-24
1,5 : 1
16/24
20/25(1)
81/117,31
50/64
76/114
19/19
15/18
35,50/34,99
75/60
28/28
19,66/24/51
143
1682
CAD
NC
NC
A1-52-13-26
2 : 1
13/26
20/25(1)
69,39/130,63
45/54
64128
22/22
16/20
41,71/40,34
84,62/60
37/32
22,32/30,70
133
2000
CAD
NC
NC
A1-52-15-30
2 : 1
15/30
20/30(2)
77,9/147,6
55/90
72,5/145
25/25
25/25
51,3/57,4
100/80
51,30/50
28,8/46,5
64
4800
CAD
NC
NC
A1-52-10-25
2,5 : 1
10/25
16/25(1)
54,49/121,80
39/64
48/120
18/18
11/28
30,77/44,81
72,71/60
28/28
16,26/38,36
79
1700

1. Surface d'appui de moyeu et des alésages rectifiés.
2. Non trempé.
