Engrenage conique en acier Module 6,0 - A1-20

A1-20 ENGRENAGE CONIQUE EN ACIER MODULE 6,0

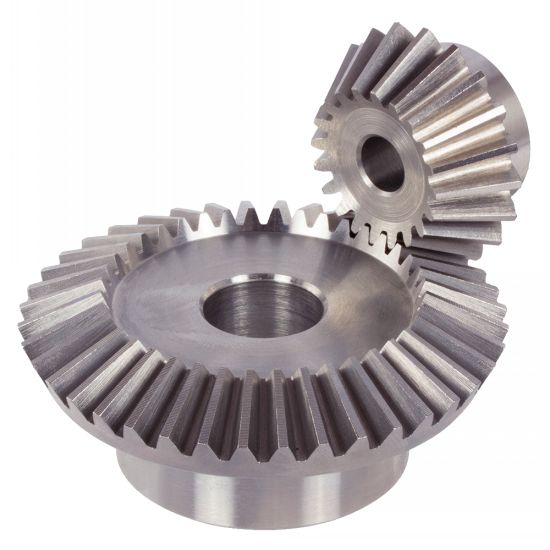

Photos

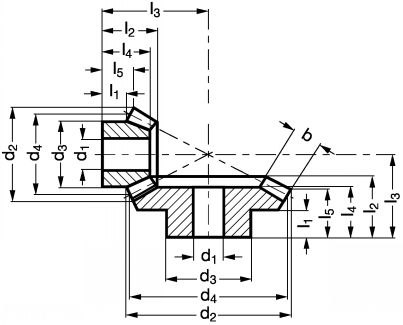

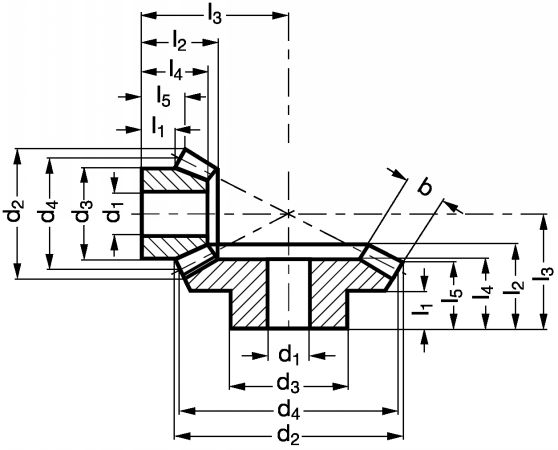

Dessins techniques

Informations

Engrenage conique en acier Module 6,0 - modèle A1-20 - Couple conique

Matière
- Acier C45.
- Non trempé, non rodé.
Caractéristiques
- Qualité de denture : 8 DIN 3967.
- Denture droite aplanie au rabot.
- Angle des axes : 90°.
Utilisation
- Les roues coniques fonctionnent par paire au rapport indiqué dans le tableau. L'ensemble de ces deux roues forme un engrenage.
Comment choisir son engrenage ?
Exemple :
- Pour un rapport de 1 : 1 et un nombre de dents de 18 choisir 2 fois la référence "A1-20-18-1".
- Pour un rapport différent de 1 prendre les 2 références qui se suivent. Voir exemple ci-dessous :
- Pour un rapport de 1,5 : 1 choisir les référence "A1-20-20-6" et "A1-20-30-6".
Sur demande
- Livrable avec rainure de clavette.

Quantité

CAD
+
CAD
NC
NC
A1-20-18-1
1 : 1
18
25
116,5
60
108
35
15
54
81
44
31,3
54,8
1,77
CAD
NC
NC
A1-20-20-1
1 : 1
20
30
128,5
70
120
40
15
54
83,4
44
27,8
76,3
2,19
CAD
D
NC
A1-20-25-1
1 : 1
25
30
158,5
75
150
50
15
60
97,3
51
26,7
153,4
3,79
CAD
D
NC
A1-20-30-1
1 : 1
30
35
188,5
90
180
50
15
60
112,1
51
26,4
250,6
5,81
CAD
NC
NC
A1-20-40-1
1 : 1
40
40
248,5
100
240
50
20
67
148,6
58
32,9
555,0
11,6
CAD
NC
NC
A1-20-20-2
2 : 1
20
30
130,7
70
120
50
15
67
139,9
58
23,6
130,0
2,96
CAD
NC
NC
A1-20-40-2
2 : 1
40
40
245,3
100
240
50
20
58
92,3
50
37,7
130,0
9,61
CAD
NC
NC
A1-20-15-3
3: 1
15
30
101,4
70
90
50
20
73
159,2
67
26,2
70,7
1,88
CAD
NC
NC
A1-20-45-3
3: 1
45
45
273,8
100
270
50
30
69
94,3
60
55
70,7
13,17
