Embout à rotule mâle acier ou inox - C1-622

C1-622 EMBOUT À ROTULE MÂLE ACIER OU INOX AVEC CLIP DE SÉCURITÉ

Photos

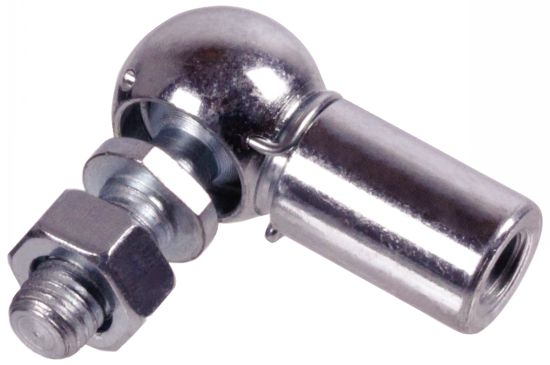

Embout à rotule mâle acier ou inox

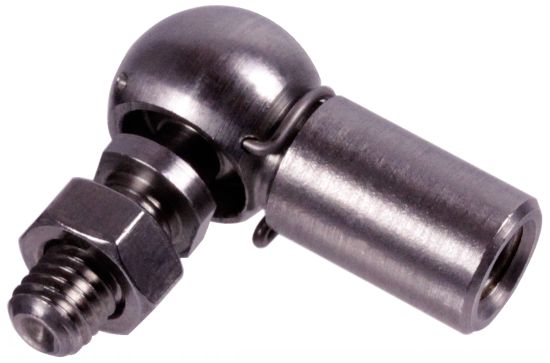

Embout à rotule mâle inox

Dessins techniques

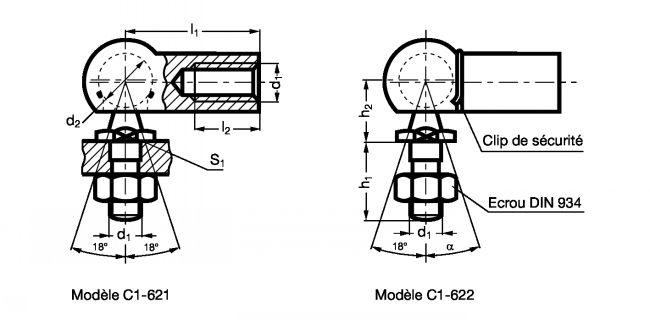

Embout à rotule mâle acier ou inox - Plan
T21-55
Voir les produits associés
Direct Transmission
EXEMPLE DE COMMANDE : Référence
C1-622-08-70

Informations

Embout à rotule mâle acier ou inox avec clip de sécurité - modèle C1-622

Matières
- Acier zingué.
- Acier inoxydable .
Caractéristiques
- Selon DIN 71802.
- Pivot à rotule trempé fileté, fourni avec écrou hexagonal.
- Le modèle C1-622 est démontable au niveau de la rotule grâce au clip de sécurité limitant également l'angle de fonctionnement alpha.

Documents

Schéma 0

Schéma 1

Quantité

CAD
+
CAD
D
NC
C1-622-08-70
Acier inoxydable
Taraudage à droite
M5
8
22
10,2
10,2
9
7
10
15,2
CAD
D
NC
C1-622-10-70
Acier inoxydable
Taraudage à droite
M6
10
25
11,5
12,5
11
8
15
25,2
CAD
D
NC
C1-622-13-70
Acier inoxydable
Taraudage à droite
M8
13
30
14
16,5
13
11
15
53,1
CAD
D
NC
C1-622-16-70
Acier inoxydable
Taraudage à droite
M10
16
35
15,5
20
16
13
15
103,8
CAD
NC
NC
C1-622-19-70
Acier inoxydable
Taraudage à droite
M14x1,5
19
45
21,5
28
20
16
15
220,9
CAD
D
NC
C1-622-08-80
Acier inoxydable
Taraudage à gauche
M5
8
22
10,2
10,2
9
7
10
15,2
CAD
D
NC
C1-622-10-80
Acier inoxydable
Taraudage à gauche
M6
10
25
11,5
12,5
11
8
15
25,2
CAD
D
NC
C1-622-13-80
Acier inoxydable
Taraudage à gauche
M8
13
30
14
16,5
13
11
15
53,1
CAD
D
NC
C1-622-16-80
Acier inoxydable
Taraudage à gauche
M10
16
35
15,5
20
16
13
15
103,8
CAD
D
NC
C1-622-19-80
Acier inoxydable
Taraudage à gauche
M14x1,5
19
45
21,5
28
20
16
15
220,9
CAD
D
NC
C1-622-08-7
Acier
Taraudage à droite
M5
8
22
10,2
10,2
9
7
10
15,2
CAD
D
NC
C1-622-10-7
Acier
Taraudage à droite
M6
10
25
11,5
12,5
11
8
15
25,2
CAD
D
NC
C1-622-13-7
Acier
Taraudage à droite
M8
13
30
14
16,5
13
11
15
53,1
CAD
D
NC
C1-622-16-7
Acier
Taraudage à droite
M10
16
35
15,5
20
16
13
15
103,8
CAD
D
NC
C1-622-19-7
Acier
Taraudage à droite
M14x1,5
19
45
21,5
28
20
16
15
220,9
CAD
D
NC
C1-622-08-8
Acier
Taraudage à gauche
M5
8
22
10,2
10,2
9
7
10
15,2
CAD
D
NC
C1-622-10-8
Acier
Taraudage à gauche
M6
10
25
11,5
12,5
11
8
15
25,2
CAD
D
NC
C1-622-13-8
Acier
Taraudage à gauche
M8
13
30
14
16,5
13
11
15
53,1
CAD
D
NC
C1-622-16-8
Acier
Taraudage à gauche
M10
16
35
15,5
20
16
13
15
103,8
CAD
NC
NC
C1-622-19-8
Acier
Taraudage à gauche
M14x1,5
19
45
21,5
28
20
16
15
220,9
