ELÉMENTS DE TENSION - CARACTÉRISTIQUES
Eléments de tension - caractéristiques

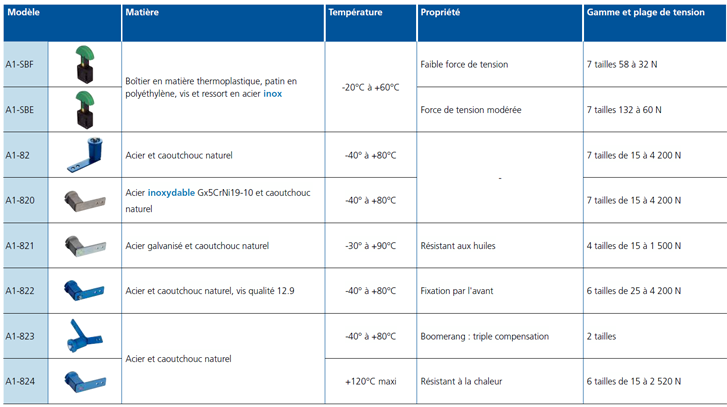

Retrouvez la gamme d'éléments de tension Michaud Chailly : 8 modèles (A1-SBF , A1-SBE , A1-82 , A1-820 , A1-821 , A1-822 , A1-823 et A1-824 ) qui diffèrent par leur matière, leur température d'utilisation, leurs propriétés et leur plage de tension, de 15 à 4 200 N selon les modèles. Utilisez le tableau ci-dessous pour comparer les références, puis accédez à la fiche détaillée de chaque modèle.
Comment choisir son élément de tension ?
Selon la force de tension
- Faible force : A1-SBF (58 à 32 N).
- Force modérée : A1-SBE (132 à 60 N).
- Forces élevées : A1-82 , A1-820 et A1-822 , jusqu'à 4 200 N.
Selon l'environnement d'utilisation
- Résistance aux huiles : A1-821 , en acier galvanisé.
- Haute température : A1-824 , jusqu'à +120°C maxi.
- Acier inoxydable : A1-820 (Gx5CrNi19-10), ou A1-SBF / A1-SBE avec vis et ressort en inox.
- Température négative : les modèles A1-82 , A1-820 , A1-822 et A1-823 supportent jusqu'à -40°C.
Selon le montage
- Fixation par l'avant : A1-822
- Triple compensation : A1-823 , de type boomerang.
Questions fréquentes sur les éléments de tension
Quel élément de tension choisir pour un environnement huileux ?
Le modèle A1-821, en acier galvanisé et caoutchouc naturel, est résistant aux huiles. Il existe en 4 tailles, de 15 à 1 500 N, pour une température de -30°C à +90°C.
Quel élément de tension résiste à la chaleur ?
Le modèle A1-824 est résistant à la chaleur, jusqu'à +120°C maxi. Il existe en 6 tailles, de 15 à 2 520 N.
Existe-t-il un élément de tension en inox ?
Oui. Le modèle A1-820 est en acier inoxydable Gx5CrNi19-10 et caoutchouc naturel. Les modèles A1-SBF et A1-SBE ont un boîtier thermoplastique avec vis et ressort en acier inox.
Quel élément de tension choisir pour une faible force de tension ?
Le A1-SBF offre une faible force de tension, de 58 à 32 N en 7 tailles. Pour une force modérée, le A1-SBE couvre de 132 à 60 N.
Quel modèle se fixe par l'avant ?
Le modèle A1-822, en acier et caoutchouc naturel avec vis de qualité 12.9, en 6 tailles de 25 à 4 200 N.
Documentation PDF
Eléments de tension - caractéristiques - PDF
