Elément ressort - F71-DW-A - ROSTA DW-A

F71-DW-A ELÉMENT RESSORT DW-A

Photos

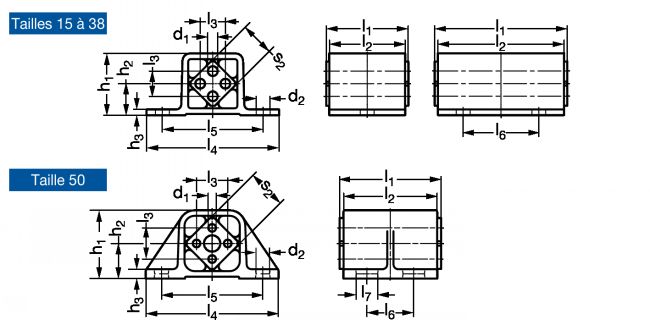

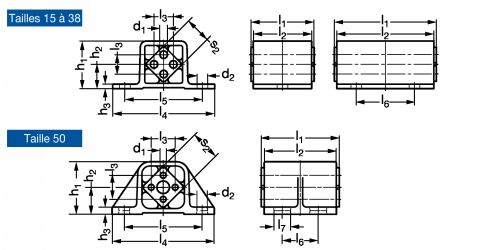

Dessins techniques

Informations

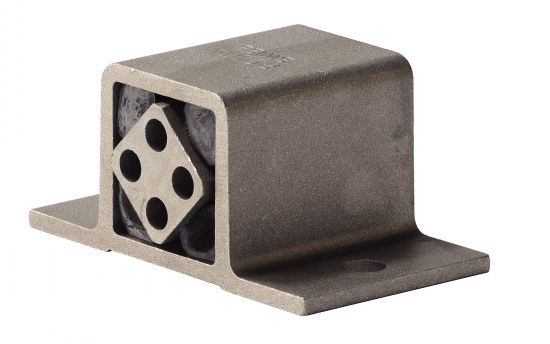

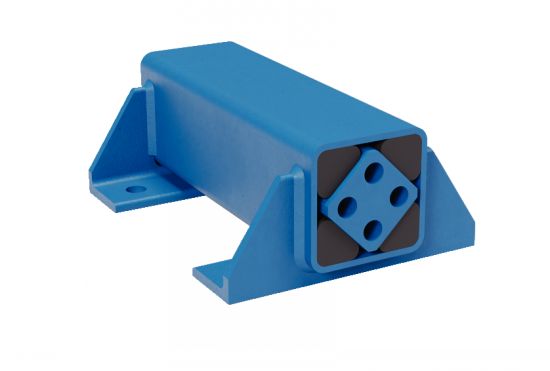

Elément ressort DW-A - modèle F71-DW-A

Matières
- Armature extérieure :
. de la taille 15 à la taille 38 : profilé en alliage léger résistant à l'eau de mer.
. taille 50 : fonte nodulaire.
- Carré intérieur : Profilé en alliage léger, profilé extrudé, résistant à l'eau de mer (DIN 1725).
- Protection peinture : peinture hydrosoluble épaisseur 0,04 - 0,08 mm.
- Inserts : caoutchouc naturel.
Utilisation
- Température d'utilisation : -40° à +80°C.
- Vis de fixation : utiliser des vis de qualité 8.8 minimum.
- Ne pas effectuer d'opération de soudure sur les éléments, cela endommagerait les inserts en caoutchouc.
Sur demande
- Exécutions spéciales.
- La plupart des éléments sont également livrables en acier inoxydable , zingué ou avec peinture spéciale.

Quantité

CAD
+
CAD
NC
NC
F71-DW-A15X60
65
60
10 ± 0,2
50
65
40
-
5
7
29
15
3
15
0,11
CAD
NC
NC
F71-DW-A18X30
35
30
12 ± 0,3
60
80
-
-
6
9
35
18
3,5
18
0,08
CAD
NC
NC
F71-DW-A18X50
55
50
12 ± 0,3
60
80
-
-
6
9
35
18
3,5
18
0,13
CAD
NC
NC
F71-DW-A18X80
85
80
12 ± 0,3
60
80
50
-
6
9
35
18
3,5
18
0,21
CAD
D
NC
F71-DW-A27X40
45
40
20 ± 0,4
80
105
-
-
8
11
49
25
4,5
27
0,21
CAD
D
NC
F71-DW-A27X60
65
60
20 ± 0,4
80
105
-
-
8
11
49
25
4,5
27
0,31
CAD
D
NC
F71-DW-A27X100
105
100
20 ± 0,4
80
105
60
-
8
11
49
25
4,5
27
0,52
CAD
NC
NC
F71-DW-A38X60
70
60
25 ± 0,4
100
125
-
-
10
13
67
34
6
38
0,59
CAD
D
NC
F71-DW-A38X80
90
80
25 ± 0,4
100
125
40
-
10
13
67
34
6
38
0,77
CAD
D
NC
F71-DW-A38X120
130
120
25 ± 0,4
100
125
80
-
10
13
67
34
6
38
1,15
CAD
D
NC
F71-DW-A50X120
170
160
40 ± 0,5
130
170
70
27
M12x40
17
88
45
12
50
5

1. F71-DW-A50X120 : d1
2. F71-DW-A50X120 : l1 ±0,2
