Elément ressort - F71-DW-C

F71-DW-C ELÉMENT RESSORT DW-C

Photos

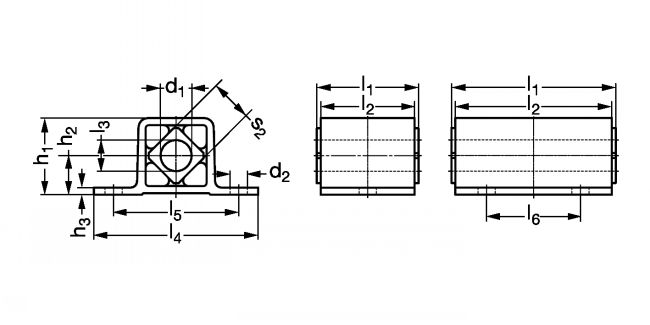

Dessins techniques

Informations

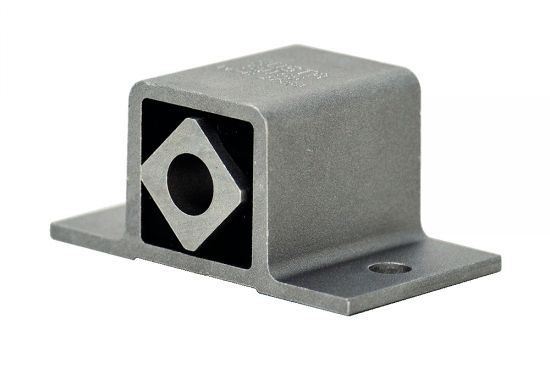

Elément ressort DW-C - modèle F71-DW-C

Matière
- Armature extérieure : profilé en alliage léger résistant à l'eau de mer.
- Carré intérieur : Profilé en alliage léger, profilé extrudé, résistant à l'eau de mer (DIN 1725).
- Protection peinture : peinture hydrosoluble épaisseur 0,04 - 0,08 mm.
- Inserts en caoutchouc naturel.
Utilisation
- Température d'utilisation : -40° à +80°C.
- Vis de fixation : utiliser des vis de qualité 8.8 minimum.
- Ne pas effectuer d'opération de soudure sur les éléments, cela endommagerait les inserts en caoutchouc.
- Assemblage par friction sur le tube intérieur par l'intermédiaire d'un boulon permettant un réglage à 360°C.
- Pour optimiser l'assemblage par friction, enlever la peinture sur les surfaces en contact.
- Convient pour des mouvements alternatifs ne dépassant pas les ±10° d'angle.
Sur demande
- Exécutions spéciales.
- La plupart des éléments sont également livrables en acier inoxydable , zingué ou avec peinture spéciale.

Quantité

CAD
+
CAD
NC
NC
F71-DW-C15X25
30
25
65
50
-
29
3
15
15
10 +0,2/+0,4
7
0,05
CAD
NC
NC
F71-DW-C15X40
45
40
65
50
-
29
3
15
15
10 +0,2/+0,4
7
0,07
CAD
NC
NC
F71-DW-C15X60
65
60
65
50
40
29
3
15
15
10 +0,2/+0,4
7
0,11
CAD
NC
NC
F71-DW-C18X30
35
30
80
60
-
35
3,5
18
18
13 -0,2/0
9
0,08
CAD
NC
NC
F71-DW-C18X50
55
50
80
60
-
35
3,5
18
18
13 -0,2/0
9
0,13
CAD
NC
NC
F71-DW-C18X80
85
80
80
60
50
35
3,5
18
18
13 -0,2/0
9
0,21
CAD
NC
NC
F71-DW-C27X40
45
40
105
80
-
49
4,5
25
27
16 +0,3/+0,5
11
0,21
CAD
NC
NC
F71-DW-C27X60
65
60
105
80
-
49
4,5
25
27
16 +0,3/+0,5
11
0,31
CAD
NC
NC
F71-DW-C27X100
105
100
105
80
60
49
4,5
25
27
16 +0,3/+0,5
11
0,52
CAD
NC
NC
F71-DW-C38X60
70
60
125
100
-
67
6
34
38
20 +0,2/+0,5
13
0,59
CAD
NC
NC
F71-DW-C38X80
90
80
125
100
40
67
6
34
38
20 +0,2/+0,5
13
0,77
CAD
NC
NC
F71-DW-C38X120
130
120
125
100
80
67
6
34
38
20 +0,2/+0,5
13
1,15
