Elément ressort - F71-DR-A

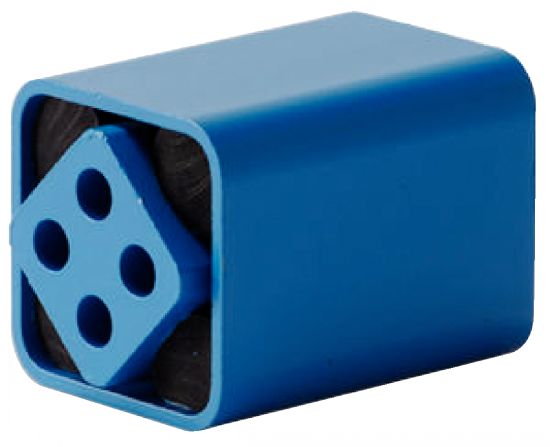

F71-DR-A ELÉMENT RESSORT DR-A

Photos

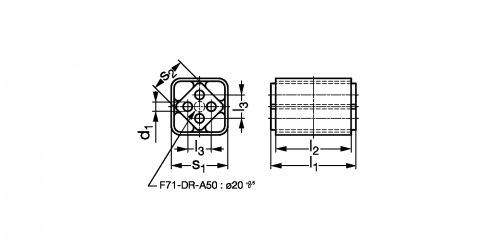

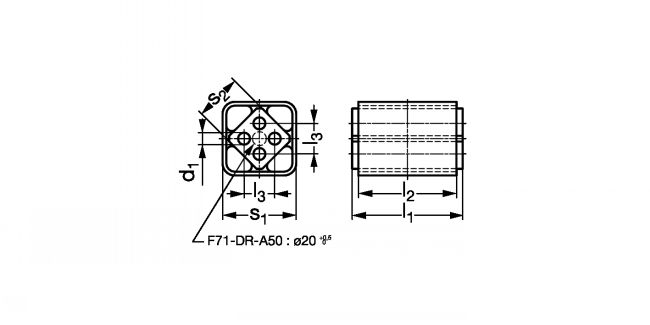

Dessins techniques

Informations

Michaud Chailly partenaire officiel ROSTA.

Matière
- Armature extérieure : Tube acier.
- Carré intérieur : Profilé en alliage léger, profilé extrudé, résistant à l'eau de mer (DIN 1725).
- Protection peinture : peinture hydrosoluble épaisseur 0,04 - 0,08 mm.
Utilisation
- Température d'utilisation : -40°C à +80°C.
- Ne pas effectuer d'opération de soudure sur les éléments, cela endommagerait les inserts en caoutchouc.
- Assemblage idéal pour les mouvements alternatifs passant par le point 0.
Sur demande
- Exécutions spéciales.
- La plupart des éléments sont également livrables en acier inoxydable , zingué ou avec peinture spéciale.
- Pour les tailles F71-DR-A27 à F71-DR-A45 avec trous taraudés sur demande.

Quantité

CAD
+
CAD
D
NC
F71-DR-A15X25
30
25
10 ±0,2
5
27 0/+0,4
15
0,06
CAD
D
NC
F71-DR-A15X40
45
40
10 ±0,2
5
27 0/+0,4
15
0,1
CAD
D
NC
F71-DR-A15X60
65
60
10 ±0,2
5
27 0/+0,4
15
0,15
CAD
D
NC
F71-DR-A18X30
35
30
12 ±0,3
6
32 -0,1/+0,3
18
0,1
CAD
D
NC
F71-DR-A18X50
55
50
12 ±0,3
6
32 -0,1/+0,3
18
0,16
CAD
NC
NC
F71-DR-A18X80
85
80
12 ±0,3
6
32 -0,1/+0,3
18
0,25
CAD
D
NC
F71-DR-A27X40
45
40
20 ±0,4
8
45 0/+0,4
27
0,25
CAD
D
NC
F71-DR-A27X60
65
60
20 ±0,4
8
45 0/+0,4
27
0,36
CAD
D
NC
F71-DR-A27X100
105
100
20 ±0,4
8
45 0/+0,4
27
0,6
CAD
NC
NC
F71-DR-A38X60
70
60
25 ±0,4
10
60 -0,2/+0,3
38
0,6
CAD
D
NC
F71-DR-A38X80
90
80
25 ±0,4
10
60 -0,2/+0,3
38
0,79
CAD
NC
NC
F71-DR-A38X120
130
120
25 ±0,4
10
60 -0,2/+0,3
38
1,16
CAD
NC
NC
F71-DR-A45X80
90
80
35 ±0,5
12
75 -0,2/+0,3
45
1,25
CAD
NC
NC
F71-DR-A45X100
110
100
35 ±0,5
12
75 -0,2/+0,3
45
1,53
CAD
D
NC
F71-DR-A50X120
130
120
40 ± 0,5
M12x40
80 -0,2/+0,3
50
2,07
CAD
NC
NC
F71-DR-A50X200
210
200
40 ± 0,5
M12x40
80 -0,2/+0,3
50
3,45
CAD
NC
NC
F71-DR-A50X300
310
300
40 ± 0,5
M12x40
80 -0,2/+0,3
50
5,15
