Anneau de serrage pour moyeu cannelé - A1-881

A1-881 ANNEAU DE SERRAGE POUR MOYEU CANNELÉ EN ACIER

Photos

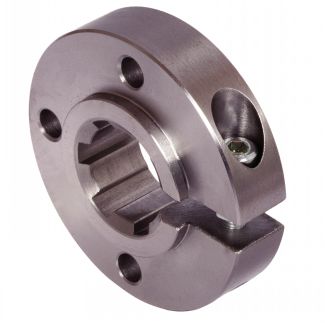

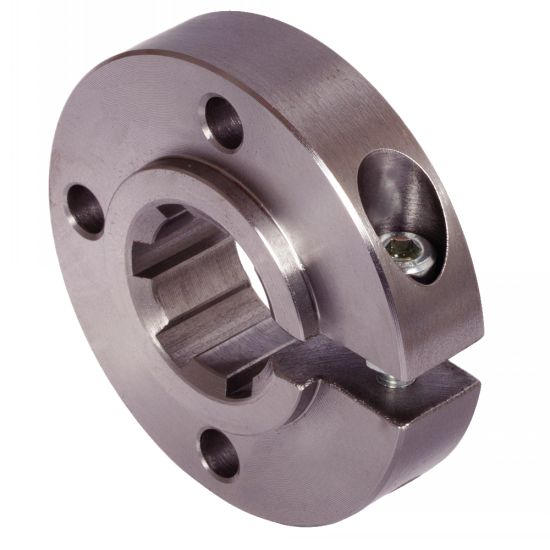

Anneau de serrage pour moyeu cannelé

Dessins techniques

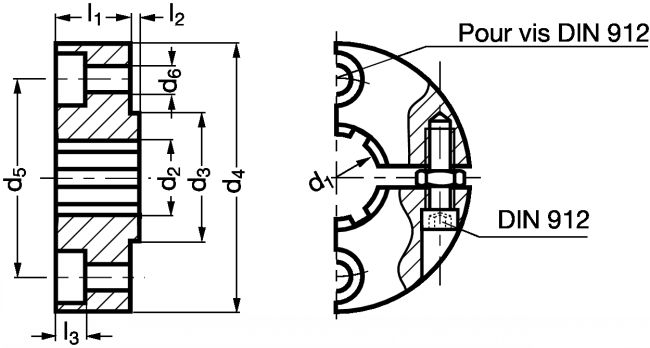

Anneau de serrage pour moyeu cannelé - Plan

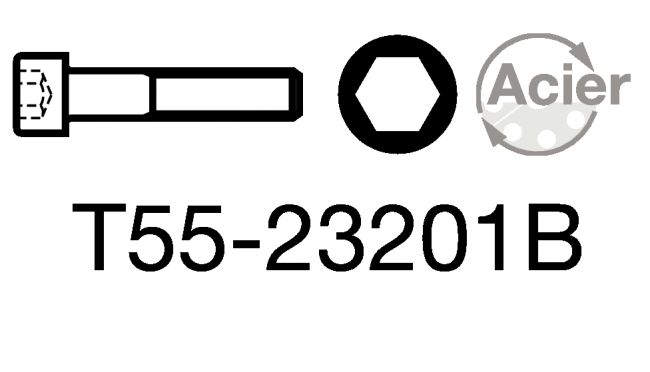

T55-23201B
Direct Transmission
EXEMPLE DE COMMANDE : Référence
A1-881-11

Informations

Anneau de serrage pour moyeu cannelé en acier - modèle A1-881

Matières
- Acier C45Pb.
- A partir de d4=70mm C45.
Caractéristiques
- Selon DIN ISO 14.
- Tolérance de concentricité d2 /d3 : 0,03mm.
Utilisation
- Ces anneaux de serrage, qui peuvent s'utiliser seuls, sont conçus pour être associés aux moyeux cannelés avec bride (A1-87), grâce au centrage d3.

Documents

Schéma 0

Schéma 1

Quantité

CAD
+
CAD
D
NC
A1-881-11
KN 11 x 14
6
11
14
20
42
28
4,5
12
2
4,6
0,1
CAD
D
NC
A1-881-13
KN 13 x 16
6
13
16
22
50
36
4,5
12
2
4,6
0,16
CAD
D
NC
A1-881-16
KN 16 x 20
6
16
20
25
52
38
5,5
14
2
5,7
0,18
CAD
D
NC
A1-881-18
KN 18 x 22
6
18
22
30
54
40
5,5
14
3
5,7
0,2
CAD
NC
NC
A1-881-21
KN 21 x 25
6
21
25
35
62
48
6,6
14
3
6,8
0,24
CAD
D
NC
A1-881-23
KN 23 x 28
6
23
28
36
64
50
6,6
15
3
6,8
0,26
CAD
D
NC
A1-881-26
KN 26 x 32
6
26
32
40
70
56
6,6
15
3
6,8
0,34
CAD
NC
NC
A1-881-28
KN 28 x 34
6
28
34
46
78
60
9,0
18
3
9,0
0,47
CAD
D
NC
A1-881-32
KN 32 x 38
8
32
38
50
82
65
9,0
18
3
9,0
0,52
CAD
NC
NC
A1-881-36
KN 36 x 42
8
36
42
52
90
70
9,0
18
3
9,0
0,62
CAD
D
NC
A1-881-42
KN 42 x 48
8
42
48
60
95
75
11,0
22
3
11,0
0,82
CAD
NC
NC
A1-881-46
KN 46 x 54
8
46
54
65
100
80
11,0
24
3
11,0
0,96

1. DIN ISO 2768 m.
