Accouplement élastique à bandage PN - A5-075 - A5-07

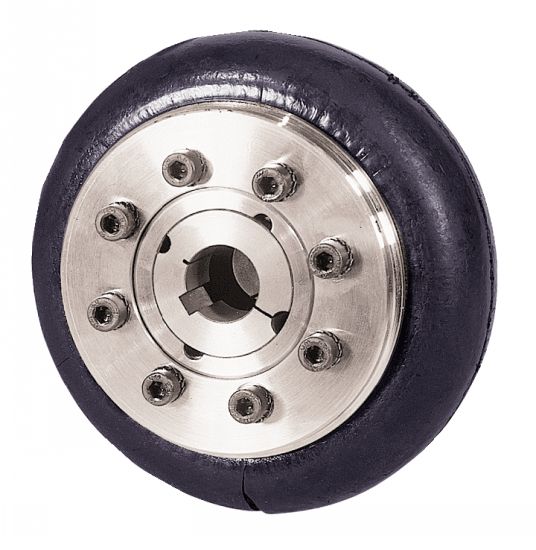

Accouplement élastique à bandage PN à moyeu amovible - modèle A5-075 - A5-07

L' accouplement élastique à bandage PN avec moyeu amovible est une solution robuste de transmission de puissance destinée aux applications industrielles soumises à des chocs, des vibrations et des désalignements importants. Sa conception repose sur un bandage élastomère monté entre deux moyeux métalliques, permettant une transmission progressive du couple tout en protégeant les organes mécaniques.
Cet accouplement est particulièrement adapté aux installations où la fiabilité et la longévité priment sur la précision angulaire.

Principe de fonctionnement
Le couple est transmis par compression et cisaillement du bandage élastique, qui joue un double rôle :
- amortissement des vibrations torsionnelles
- absorption des pics de couple et chocs mécaniques
- Le moyeu amovible facilite les opérations de montage et de maintenance, notamment dans les environnements industriels où les temps d'arrêt doivent être limités.
Contrairement aux accouplements rigides, l'accouplement à bandage tolère des défauts d'alignement importants sans générer d'efforts excessifs sur les arbres et roulements.

Matières
- Moyeu et couronne : acier.

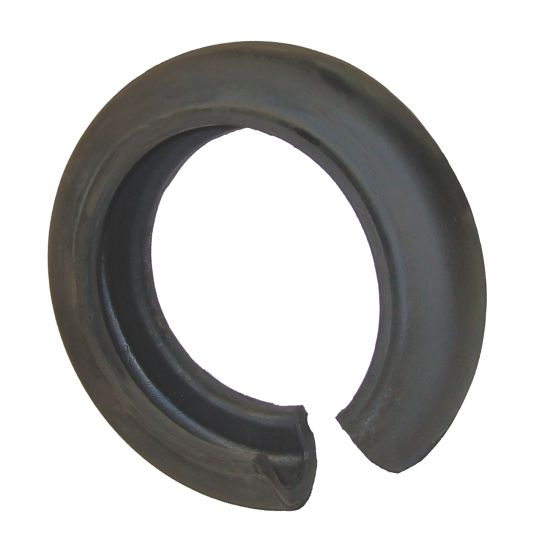

- Bandage : caoutchouc naturel armé de tissus.

Caractéristiques

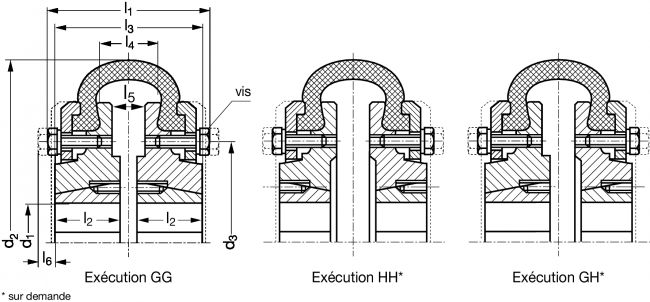

- Exécution GG en standard.
- Haute élasticité.
- Compense les désalignements axiaux, radiaux et angulaires.
- Sans jeu mécanique.
- Amortit les à-coups.

Utilisation
- Désaccouplement sans déplacement des machines.
- Température : -20°C à +80°C.

Sur demande
- Alésage + clavetage selon norme DIN6885/1 + taraudage pour vis de pression.
- Exécution HH et GH.

Avantages techniques
- Excellente capacité d'amortissement des chocs et vibrations
- Tolérance élevée aux désalignements radiaux, axiaux et angulaires
- Protection efficace des motorisations et réducteurs
- Moyeu amovible, simplifiant le montage et le remplacement
- Fonctionnement silencieux, même à couple élevé
L'accouplement élastique à bandage constitue une alternative performante aux accouplements à mâchoires lorsque les conditions de service sont sévères.

Applications industrielles
L'accouplement à bandage PN est couramment utilisé dans :
- Les convoyeurs industriels
- Les systèmes de manutention
- Les broyeurs, malaxeurs et concasseurs
- Les entraînements avec moteurs électriques et réducteurs
- Les machines exposées à des démarrages fréquents ou à charge variable

Il est particulièrement recommandé dans les installations où les accouplements à soufflet seraient trop rigides ou sensibles aux chocs.
