Vanne à siège - H41

H41 VANNE À SIÈGE

Photos

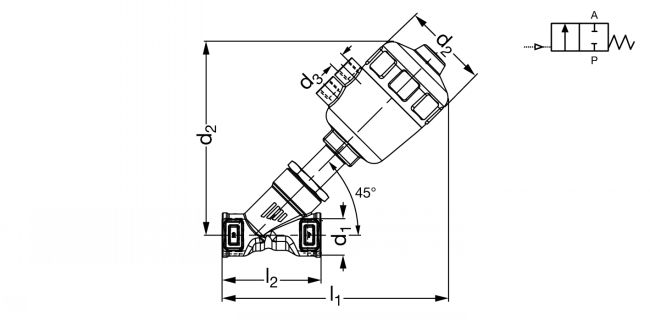

Dessins techniques

Informations

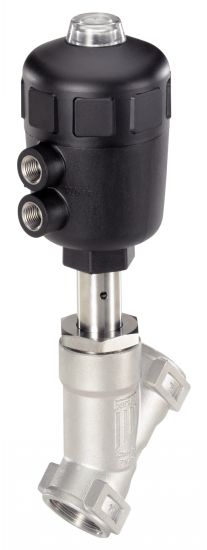

Vanne à siège - modèle H41

MATIERE
- Corps : L = bronze / I = inox 316L.
- Etanchéité : PTFE.
UTILISATION
- Gamme de pression : 0 à 16 bar jusqu'à 180°C maxi.
- Diamètre nominal : 13 à 25 mm.
- Raccordement : de 3/8" à 1".
- Température du fluide : -10°C à +180°C.
- Température ambiante : +60°C.
- Fluides : eau, alcool, huile, fuel, solution saline, liquide hydraulique, solution alcaline, solvant organique, vapeur.
SUR DEMANDE
- Existe dans d'autres versions.

Quantité

CAD
+
CAD
NC
NC
H41-VAS-B-2/2-2
Bronze
50
2"
127
1/4"
317
150
272
4,4
7,2
CAD
NC
NC
H41-VAS-I-2/2-2
Inox
50
2"
127
1/4"
317
150
272
4,4
7,2
CAD
NC
NC
H41-VAS-B-2/2-2"1/2
Bronze
65
2"1/2
153
1/4"
374
185
317
3,2
5,2
CAD
NC
NC
H41-VAS-I-2/2-2"1/2
Inox
65
2"1/2
153
1/4"
374
185
317
3,2
5,2
CAD
D
NC
H41-VAS-I-2/2-1
Inox
25
1"
80
1/4"
199
90
170
4,2
11
CAD
D
NC
H41-VAS-B-2/2-1
Bronze
25
1"
80
1/4"
199
90
170
4,2
11
CAD
D
NC
H41-VAS-I-2/2-3/4
Inox
20
3/4"
64
1/4"
167
75
144
3,9
11
CAD
D
NC
H41-VAS-B-2/2-3/4
Bronze
20
3/4"
64
1/4"
167
75
144
3,9
11
CAD
D
NC
H41-VAS-I-2/2-1/2
Inox
13
1/2"
64
1/4"
163
65
136
3,9
16
CAD
D
NC
H41-VAS-B-2/2-1/2
Bronze
13
1/2"
64
1/4"
163
65
136
3,9
16
CAD
NC
NC
H41-VAS-B-2/2-1"1/4
Bronze
32
1"1/4
101
1/4"
240
110
205
5
14
CAD
D
NC
H41-VAS-B-2/2-1"1/2
Bronze
40
1"1/2
101
1/4"
244
120
209
5
9
CAD
D
NC
H41-VAS-I-2/2-1"1/4
Inox
32
1"1/4
101
1/4"
240
110
205
5
14
CAD
NC
NC
H41-VAS-I-2/2-1"1/2
Inox
40
1"1/2
101
1/4"
244
120
209
5
9
