Vanne laiton mâle - femelle passage standard poignée papillon

42014 VANNE LAITON MÂLE - FEMELLE PASSAGE STANDARD POIGNÉE PAPILLON

Photos

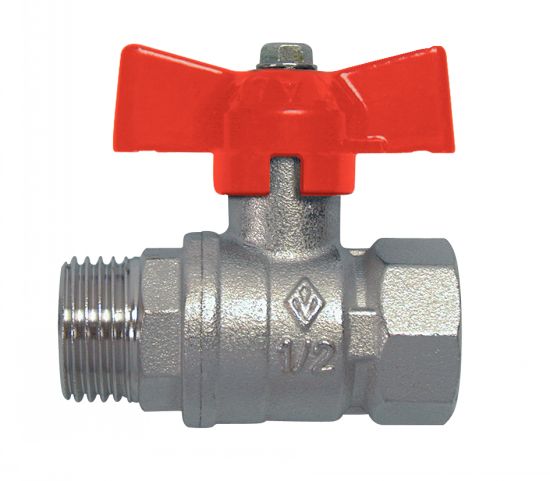

Vanne laiton mâle - femelle passage standard poignée papillon

Dessins techniques

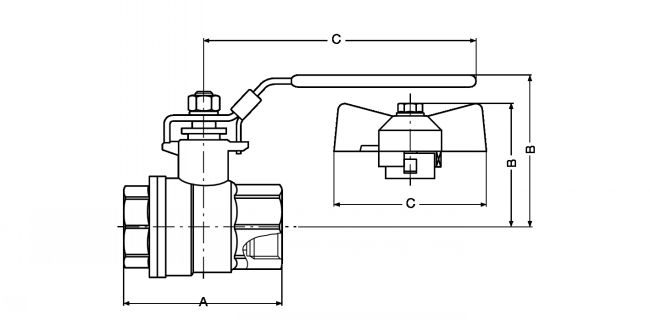

Vanne laiton mâle - femelle 42014 - Plan
BENE INOX
EXEMPLE DE COMMANDE : Référence
142014-8

Informations

Vanne laiton mâle - femelle passage standard poignée papillon - modèle 42014

Vannes laiton matricé CW617N.
Bille laiton chromé dur.
Axe inéjectable.
Filetage ISO 228/1.
Joints PTFE et O-ring RBR.
Pression de service : jusqu'à 30 bar.
De - 20°C à + 120°C.
ACS (Attestation de Conformité Sanitaire) N° 03 ACC LY 019.

Documents

Schéma 0

Quantité

CAD
+

D
NC
142014-8
1/4"
8
50
36,4
50
0,118

D
NC
142014-10
3/8"
10
52
36,4
50
0,138

D
NC
142014-25
1"
23,5
74
50,3
68
0,39
